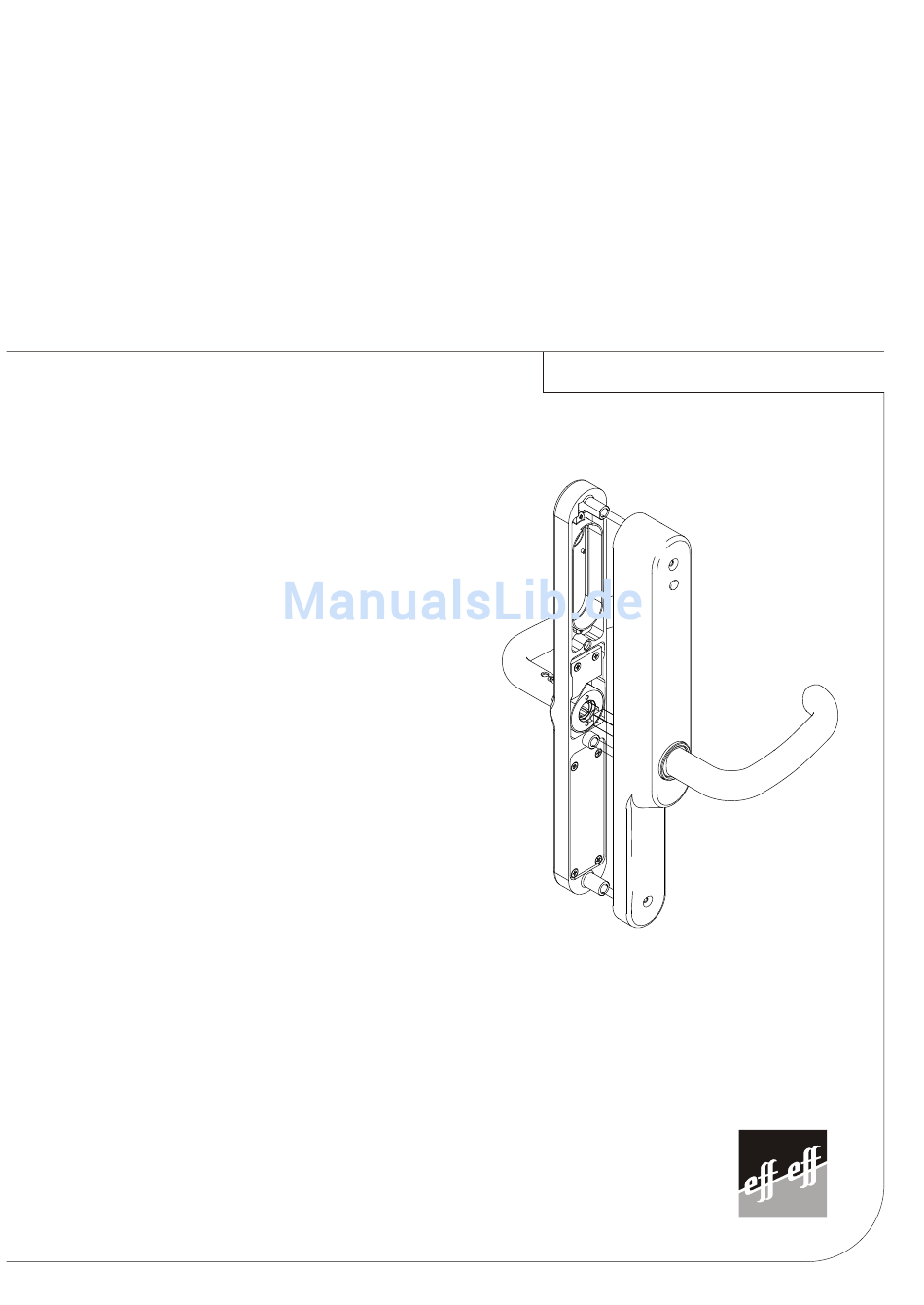

- Seite 1 Zutrittskontrolle so schmal u n d s i c h e r wie noch nie! SICHERHEITSBESCHL AG ANYKEY Programmier B e d i e n u n g s a n l e i t u n g D00402...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Erstinbetriebnahme Bedienelemente Anzeigen Programmieranleitung Besonderheiten Programmierung Programmiercode programmieren Anlegen eines Benutzers Löschen eines Benutzers Alles Löschen Bedienungsanleitung Funktion Bedienung D00402 Seite 3... - Seite 4 Sicherheitsbeschlag mit integrierter Zutrittskontrolle Seite 4 D00402...
-
Seite 5: Einführung
Einführung Einführung 1.1 Erstinbetriebnahme Nachdem Sie die Batterien eingesetzt haben ist der Sicherheitsbeschlag im Installationsmodus. Der Außentürdrücker ist in Funktion. Sie können die Tür von außen öffnen. Alle Speicher sind leer. Es ist ein Installationscode programmiert. Der Installationscode lautet 00000000 (8 x Null). Funktionsprüfung Jetzt können Sie die mechanische Funktion prüfen: Sind die Türdrücker leichtgängig? -
Seite 6: Anzeigen
Sicherheitsbeschlag mit integrierter Zutrittskontrolle 1.3 Anzeigen Betriebsmodi, Schaltvorgänge und Tastenquittierungen werden über die Tasten angezeigt. leuchtet und blinkt grün. leuchtet und blinkt rot. Während der Programmierung Programmierung erfolgreich Programmierung fehlgeschlagen 1 Sek. Keine freie Benutzer-Nummer mehr Code/Nummer gelöscht Code/Nummer nicht vorhanden Batteriezustand Batterie schwach (ca. -
Seite 7: Programmieranleitung
Programmieranleitung Programmieranleitung 2.1 Besonderheiten Für die Codes und Benutzer-Nummern gelten folgende Besonderheiten: Benutzer-Nummern Sie können bis zu 39 verschiedene Benutzer programmieren. Jedem Benutzer weisen Sie eine Benutzer-Nummer zu. Die Benutzer-Nummer muss im Bereich von 1 bis 252 liegen. Die Benutzer-Nummern müssen nicht fortlaufend sein. Jeder Benutzer-Nummer weisen Sie einen persönlichen Benutzercode zu. - Seite 8 Sicherheitsbeschlag mit integrierter Zutrittskontrolle Benutzercodes Hinweis Beachten Sie die Hinweise zu den Codes auf Seite 7 Die Benutzercodes können 3- bis 8-stellig sein. Programmiercode Hinweis Damit die Sicherheit gewährleistet ist müssen Sie nach der Installation einen neuen Programmiercode programmieren. Je mehr Stellen Ihr Programmiercode hat umso sicherer ist er gegen Manipulation. Idealerweise programmieren Sie einen Programmiercode mit mindestens 4 Stellen.
-
Seite 9: Programmierung
Programmieranleitung 2.2 Programmierung So gehen Sie grundsätzlich vor Starten Sie die Programmierung: Drücken Sie dazu die Taste Geben Sie den Programmiercode ein. Bestätigen Sie diesen Programmierschritt: Drücken Sie dazu die Taste X. Geben Sie die gewünschte Benutzer-Nummer ein. Bestätigen Sie diesen Programmierschritt: Drücken Sie dazu die Taste X. -
Seite 10: Anlegen Eines Benutzers
Sicherheitsbeschlag mit integrierter Zutrittskontrolle 2.4 Anlegen eines Benutzers Jedem Benutzer wird eine Benutzer-Nummer zugewiesen. Zu dieser Benutzer-Nummer gehört ein persönlicher Benutzercode. Hinweis Zwischen den Tastenbetätigungen dürfen nicht mehr als 3 Sek. liegen. Sonst ist die Tastatur für ca. 5 Sek. gesperrt. Beachten Sie die Hinweise zu den Codes auf Seite 7. -
Seite 11: Löschen Eines Benutzers
Programmieranleitung 2.5 Löschen eines Benutzers Sie haben 2 Möglichkeiten: 1. Löschen der Benutzer-Nummer oder 2. Löschen des Benutzercodes Hinweis Zwischen den Tastenbetätigungen dürfen nicht mehr als 3 Sek. liegen. Sonst ist die Tastatur für ca. 5 Sek. gesperrt. Um einen Benutzer zu löschen brauchen Sie nur eine der folgenden Möglichkeit anwenden. So löschen Sie die Benutzer Nummer Drücken Sie die Taste Geben Sie den Programmiercode ein. -
Seite 12: Alles Löschen
Sicherheitsbeschlag mit integrierter Zutrittskontrolle 2.6 Alles Löschen Hinweis Bei diesem Programmierschritt löschen Sie alle Benutzernummern und Codes. Anschließend ist der Sicherheitsbeschlag wieder im Installationsmodus. Es ist der Programmiercode 00000000 (8 x Null) programmiert. Alle Speicher sind leer. Um alle Codes und Benutzer-Nummern auf einmal zu löschen und den Sicherheitsbeschlag in den Installationsmodus zu schalten gehen Sie in 2 Schritten vor: Programmiercode auf 00000000 (8 x Null) programmieren. - Seite 13 Programmieranleitung Schritt 2 Programmiercode 2 x hintereinander auf 00000000 (8 x Null) programmieren. Hinweis Aus Sicherheitsgründen sind folgende Programmierschritte zeitbegrenzt. Sie müssen die folgenden Programmierschritte innerhalb von 10 Sek. durchführen. Drücken Sie die Taste Drücken Sie 8 x die Taste 0 (Null). Drücken Sie die Taste X.
-
Seite 14: Bedienungsanleitung
Sicherheitsbeschlag mit integrierter Zutrittskontrolle Bedienungsanleitung 3.1 Funktion Wenn Sie Ihren gültigen Benutzercode eingeben, wird der Außentürdrücker in Funktion geschaltet. Sie können die Tür von außen öffnen. Geben Sie einen ungültigen Code ein, bleibt der Außentürdrücker ohne Funktion. Sie können die Tür nicht von außen öffnen Sie können den Außentürdrücker: für ca. -
Seite 15: Bedienung
Bedienungsanleitung 3.2 Bedienung In Kurzzeit Funktion Geben Sie Ihren gültigen Benutzercode ein. Die Taste leuchtet für eine Sek. grün. Der Außentürdrücker ist für 2 Sek. in Funktion geschaltet. Sie können die Tür von außen öffnen. Danach blinkt die Taste X 3 x rot. Der Außentürdrücker ist wieder außer Funktion geschaltet. - Seite 16 Sicherheitsbeschlag mit integrierter Zutrittskontrolle Seite 16 D00402...
- Seite 17 Bedienungsanleitung D00402 Seite 17...
- Seite 18 Sicherheitsbeschlag mit integrierter Zutrittskontrolle Seite 18 D00402...
-
Seite 20: Zutrittskontrolle
Zutrittskontrolle so schmal u n d s i c h e r wie noch nie! ASSA ABLOY Sicherheitstechnik GmbH Werk Albstadt Bildstockstraße 20 D-72458 Albstadt Telefon +49 74 31/1 23-0 Telefax +49 74 31/1 23-240 albstadt@assaabloy.de www.assaabloy.de...
