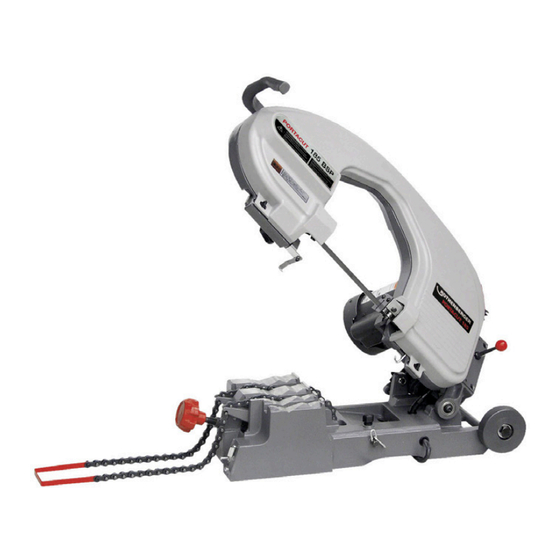

- Seite 1 PORTACUT 185 Bedienungsanleitung Instructions for use Instruction d’utilisation Instrucciones de uso Istruzioni d’uso Gebruiksaanwijzing 56710 Instruções de serviço Bruksanvisning 056710Z 56717 56711 056711Z 56718 www.rothenberger.com...
- Seite 2 Overview Start up...
-
Seite 4: Ce-Konformitätserklärung
DECLARATION CE DE CONFORMITÉ Nous déclarons sous notre propre responsabilité Technische Unterlagen bei/ technical file at: que ce produit est conforme aux normes et directives indiquées. ROTHENBERGER Werkzeuge GmbH DECLARACION DE CONFORMIDAD CE Spessartstraße 2-4 Declaramos, bajo nuestra responsabilidad D-65779 Kelkheim/Germany exclusiva, que este producto cumple con las normas y directivas mencionadas. -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Hinweise zur Sicherheit ......................2 Bestimmungsgemäße Verwendung ..................2 Allgemeine Sicherheitshinweise ..................2 Spezielle Sicherheitshinweise ..................... 3 Technische Daten ......................... 5 Vorbereitungen zum Betrieb ....................5 Transport ..........................5 Aufstellen der Maschine ..................... 5 Funktion des Gerätes ......................6 Übersicht A ......................... -
Seite 6: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäße Verwendung Die Bandsägen dürfen nur zum Trennen von Werkstücken, wie in den technischen Daten ange- geben, verwendet werden. Allgemeine Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektri- schen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheits- maßnahmen zu beachten. -
Seite 7: Spezielle Sicherheitshinweise
13 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. 14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Hinweise zur Schmie- rung und zum Werkzeugwechsel. - Seite 8 Tragen Sie Schutzhandschuhe für alle Sägearbeiten! Tragen Sie eine Schutzhaube, die langes Haar bedeckt und schützt! Es könnte von beweglichen Teilen erfasst werden. Tragen Sie während der Arbeit eine Schutzbrille! Späne könnten in die Augen und Nase gelangen. Entfernen Sie sich nicht während der Sägearbeiten! Andere könnten durch bewegliche Teile ver- letzt werden.
-
Seite 9: Technische Daten
Technische Daten PORTACUT 185 BSR PORTACUT 185 BSP Schneidleistung: Rund ........Ø 180 mm ......Ø 180 □ 150 mm ......□ 150 Vierkant ........Ø 77mm ( 2 ½”), □ 75 Winkelschnitt ......--- ........Bandgeschwindigkeit ...... 0,72 / 0,90 m/s (50 / 60 Hz) Motor .......... -
Seite 10: Funktion Des Gerätes
Piktogramm Sägebandwechsel Spannknopf Piktogramm Einstellung Schief- Führungsschraube schnitt Rahmen Spannklaue Spannhebel Anschlagbolzen Führungsrad Kettenhalter Antriebsscheibe Überlastschutz-Schalter Führungsrollen Einschalter Sägeband PORTACUT 185 BSP Vordere Sägebandführung Gewindestange Hintere Sägebandführung Hintere Spannplatte End-Ausschaltbüge Vordere Spannplatte Führungsgriff Motor Schneiddruckfeder Lagergehäuse Kabelhalter Transportrolle Kettenspannstock Spanndrehgriff Bedienung Eine allgemeine Beschreibung über den Arbeitsablauf der Maschine ist wie folgt:... -
Seite 11: Einspannen Des Werkstückes C
Nach dem Einsetzen des Sägebandes den Gehäusedeckel wieder sorgfältig anbringen. Sie könnten verletzt werden, wenn das Sägeband gebrochen oder beschädigt ist. Gehäusedeckel öffnen (5) und abnehmen. Spannhebel (6) gegen den Uhrzeigersinn drehen und das alte Sägeband entnehmen. Das neue Sägeband einlegen, spannen und per Hand den korrekten Lauf überprüfen. ... -
Seite 12: Reinigung Nach Dem Gebrauch
Typ BSP: Um das Werkstück schnell zu entspannen, lösen Sie den Spanndrehgriff (5) und ziehen die vordere Spannplatte (4) vom Werkstück weg. Nach dem Sägen ist das Material sehr heiß. Berühren Sie es nicht mit bloßen Händen! Warten Sie einen Moment oder halten Sie das Material mit einem Tuch. -
Seite 13: Korrektur Bei Schiefen Schnitten E
Schützen Sie sich beim Öffnen des Gehäusedeckels vor dem Sägeband! Es könnte herausspringen! Entfernen Sie das Sägeband entsprechend Kapitel 5.1.1. Auswechseln des Sägebandes. Mit einem Schraubendreher oder Ähnlichem den Führungsring (1) entfernen. Alten Treibriemen (2) entfernen. Setzen Sie den neuen Treibriemen (3) entsprechend der Drehrichtung und Verzahnung ein. ... -
Seite 14: Tägliche Durchsicht Und Instandhaltung
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie – kostenlos! Bitte geben Sie dies bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com Metall-, Elektro- und Elektronikteile Teile des Gerätes sind Wertstoffe und können der Wiederverwertung zugeführt werden. -
Seite 15: Öle Und Schmiermittel
Öle und Schmiermittel Für die Entsorgung von Altölen sind ausschließlich Fachbetriebe zugelassen! Altöle und verunreinigte Öle müssen in dichten, ölbeständigen Behältern (Metallgebinden) auf- bewahrt und entsorgt werden! Defekte, nicht reparable Elektrogeräte und -maschinen müssen geöffnet und restlos von Öl ge- reinigt werden! Ölwannen müssen restlos –... - Seite 79 NOTES...
