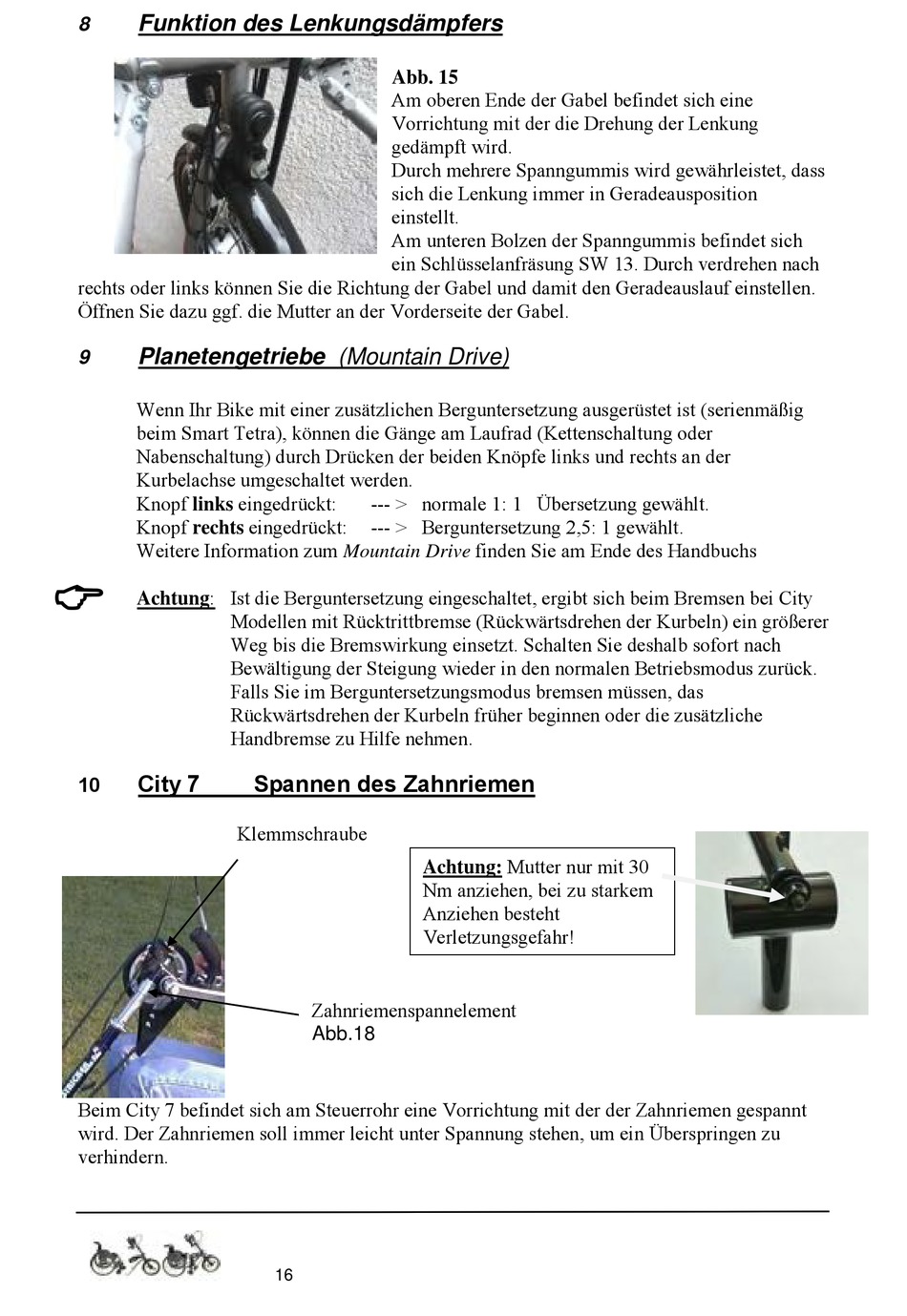

Funktion des Lenkungsdämpfers
8
rechts oder links können Sie die Richtung der Gabel und damit den Geradeauslauf einstellen.
Öffnen Sie dazu ggf. die Mutter an der Vorderseite der Gabel.
Planetengetriebe (Mountain Drive)
9
Wenn Ihr Bike mit einer zusätzlichen Berguntersetzung ausgerüstet ist (serienmäßig
beim Smart Tetra), können die Gänge am Laufrad (Kettenschaltung oder
Nabenschaltung) durch Drücken der beiden Knöpfe links und rechts an der
Kurbelachse umgeschaltet werden.
Knopf links eingedrückt:
Knopf rechts eingedrückt:
Weitere Information zum Mountain Drive finden Sie am Ende des Handbuchs
Achtung: Ist die Berguntersetzung eingeschaltet, ergibt sich beim Bremsen bei City
City 7
10
Beim City 7 befindet sich am Steuerrohr eine Vorrichtung mit der der Zahnriemen gespannt
wird. Der Zahnriemen soll immer leicht unter Spannung stehen, um ein Überspringen zu
verhindern.
Abb. 15
Am oberen Ende der Gabel befindet sich eine
Vorrichtung mit der die Drehung der Lenkung
gedämpft wird.
Durch mehrere Spanngummis wird gewährleistet, dass
sich die Lenkung immer in Geradeausposition
einstellt.
Am unteren Bolzen der Spanngummis befindet sich
ein Schlüsselanfräsung SW 13. Durch verdrehen nach
--- > normale 1: 1 Übersetzung gewählt.
--- > Berguntersetzung 2,5: 1 gewählt.
Modellen mit Rücktrittbremse (Rückwärtsdrehen der Kurbeln) ein größerer
Weg bis die Bremswirkung einsetzt. Schalten Sie deshalb sofort nach
Bewältigung der Steigung wieder in den normalen Betriebsmodus zurück.
Falls Sie im Berguntersetzungsmodus bremsen müssen, das
Rückwärtsdrehen der Kurbeln früher beginnen oder die zusätzliche
Handbremse zu Hilfe nehmen.
Spannen des Zahnriemen
Klemmschraube
Zahnriemenspannelement
Abb.18
16
Achtung: Mutter nur mit 30
Nm anziehen, bei zu starkem
Anziehen besteht
Verletzungsgefahr!
