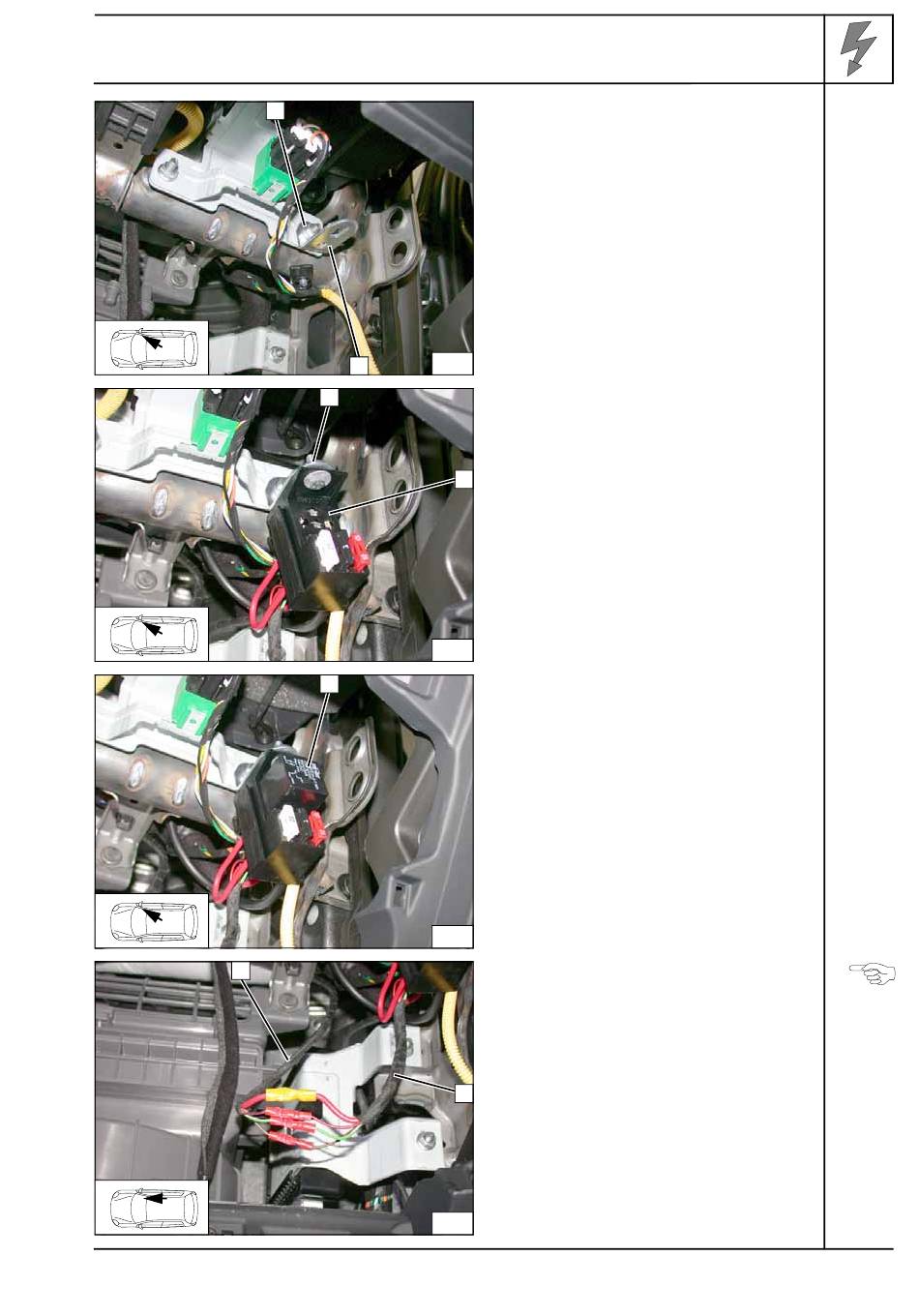

Sicherungshalter Innenraum mon-
tieren
1 Fzg.eigene Schraube, fzg.eigene Mutter
2 Winkel
8
1 Schraube M5x16, Karosseriescheibe
[2x] Mutter
2 Sicherungshalter Innenraum
2
9
1 K1-Relais
Kabelbaum Sicherungshalter Innenraum 2
mit Kabelbaum Heizgerät 1 gemäß Schalt-
plan farbgleich verbinden!
2
Hyundai i40
Winkel
montieren
Siche-
rungshal-
ter Innen-
raum mon-
tieren
K1-Relais
aufstecken
Kabelbäu-
me ver-
binden
8
