Tecsis P3307 Betriebsanleitung

Drucksensoren
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

tecsis GmbH
Carl-Legien-Str. 40
63073 Offenbach / Germany
Tel.:
+49 69 5806-0
Fax national:
+49 69 5806-170
Fax international:
+49 69 5806-177
e-Mail: pressure@tecsis.de
www.tecsis.de

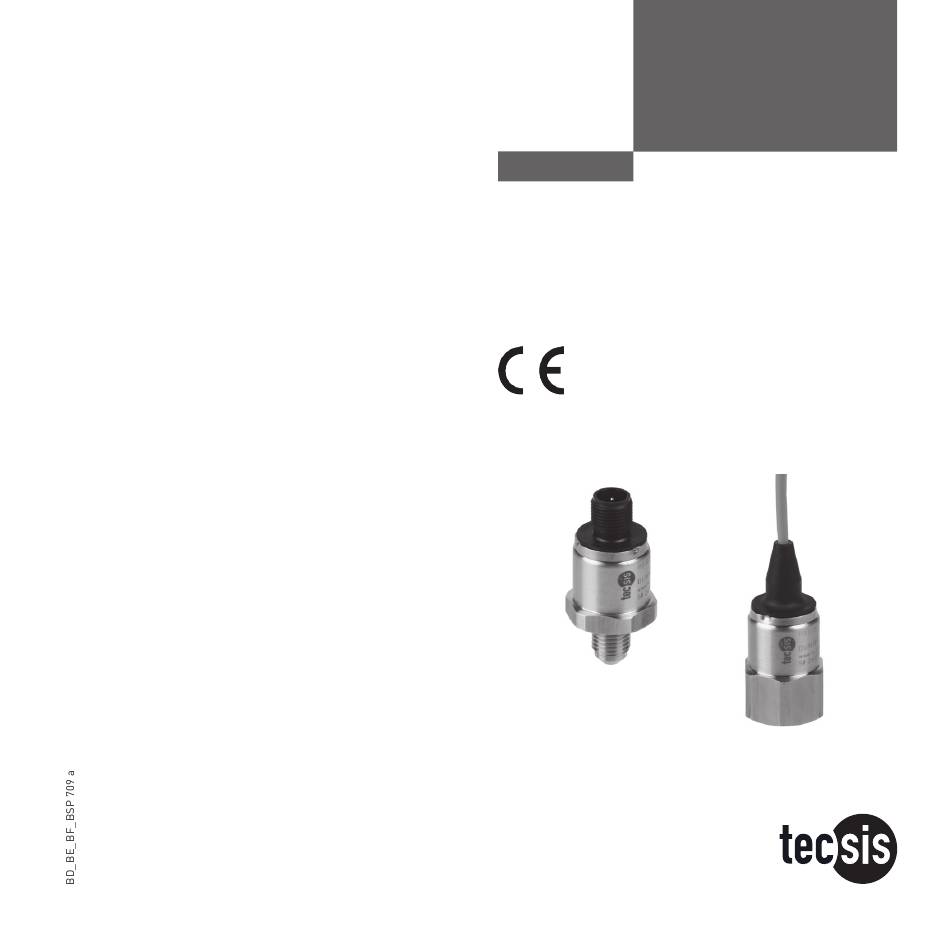

Betriebsanleitung
Operating instructions
Mode d'emploi
Manual de instrucciones
P3307
Drucksensoren /
Pressure sensors /
Capteur de pression /
Sensor de presión
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tecsis P3307

Inhaltszusammenfassung für Tecsis P3307

  • Seite 3: Inhalt

    Wird die Seriennummer auf dem Typenschild/Gerät unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich. Die in der Betriebsanleitung beschriebenen tecsis-Druckmessgeräte werden nach den neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unser Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert.

  • Seite 4: Zeichenerklärungen, Abkürzungen

    3. Zeichenerklärungen, Abkürzungen / 4. Funktion / 5. Zu Ihrer Sicherheit 3. Zeichenerklärungen, Abkürzungen Mögliche Gefahr für Ihr Hinweis, wichtige Informa- Leben oder schwerer tion, Funktionsstörung. Verletzungen. Warnung Das Produkt stimmt mit den Mögliche Gefahr für Ihr zutreffenden europäischen Leben oder schwerer Richtlinien überein.

  • Seite 5: Verpackung

    Untersuchen Sie das Druckmessgerät auf eventuell entstandene Transportschäden.  Sind offensichtlich Schäden vorhanden, teilen Sie dies dem Transportunternehmen und tecsis unverzüglich mit. Bewahren Sie die Verpackung auf, denn diese bietet bei einem Transport einen opti-  malen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

  • Seite 6: Inbetriebnahme, Betrieb

    Benötigtes Werkzeug: Maulschlüssel SW 4, Schraubendreher Setzen Sie das Druckmessgerät nur in sicherheitstechnisch einwandfreiem  Zustand ein. Warnung Montage mechanischer Anschluss Typenschild (Beispiel) Signal P3307 0 ... 16 bar 0 ... 10 V UB: BN 0V: GN P# 186895 S+: WH S# 1484800 max.

  • Seite 7: Montage Elektrischer Anschluss

    7. Inbetriebnahme, Betrieb Montage elektrischer Anschluss Erden Sie das Gerät über den Druckanschluss.  Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische Trennung  der Betriebsspannung nach IEC/DIN EN 6004-1 gewährleisten. Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV-Stromkreise gemäß IEC/DIN EN 6004-1.

  • Seite 8: Technische Daten

    7. Inbetriebnahme, Betrieb Technische Daten Typ P3307 Messbereich Überlastgrenze Berstdruck Alle Messbereiche auch ab -1 bar erhältlich. {Unterdruck, Überdruck, +/- Messbereiche erhältlich} Werkstoff ■ Messstoffberührte Teile Messing, Keramik Al  O 3 96 % O-Ring: CR70 (Chloropren) » Beständigkeit gegen Kältemittel R1, R, R134a, R404a, R407c, R410a, R50, R507 ■...

  • Seite 9: Funktionsprüfung

    7. Inbetriebnahme, Betrieb Technische Daten Typ P3307 ■ % d. Spanne typ. ≤ 0,5 / 10 K Mittlerer TK des Nullpunktes ■ % d. Spanne ≤ 0,3 / 10 K Mittlerer TK der Spanne CE-Konformität 004/108/EG, EN 6136 Emission (Gruppe 1, Klasse B) und ■...

  • Seite 10: Wartung, Zubehör

    8. Wartung, Zubehör / 9. Störbeseitigung 8. Wartung, Zubehör tecsis Druckmessgeräte sind wartungsfrei.  Lassen Sie Reparaturen nur vom Hersteller durchführen.  Zubehör Entnehmen Sie bitte Zubehörangaben (z. B. Stecker) unserer aktuellen Standardpreisliste oder setzen Sie sich mit unserem Vertriebsmitarbeiter in Verbindung.

  • Seite 11: Mögliche Ursache

    9. Störbeseitigung Prüfen Sie bitte vorab, ob Druck ansteht (Ventile/Kugelhahn usw. offen) und ob Sie die richtige Spannungsversorgung und die richtige Verdrahtungsart (-Leiter/3-Leiter) gewählt haben. Störung Mögliche Ursache Maßnahme Gleichbleibendes Ausgangssignal bei Mechanische Überlastung durch Gerät austauschen; bei wiederholtem Druckänderung Überdruck Ausfall Rücksprache mit Hersteller *) Falsche Versorgungsspannung oder...

  • Seite 12: Lagerung, Entsorgung

    Rücksendeformular vorliegt. Eine solche Erklärung beinhaltet alle Materialien, welche mit dem Gerät in Berührung kamen, auch solche, die zu Testzwecken, zum Betrieb oder zur Reinigung eingesetzt wurden. Das Rücksendeformular ist über unsere Internet-Adresse (www.tecsis.de/de/services/retoure.html) verfügbar. 10. Lagerung, Entsorgung Ergreifen Sie bei Lagerung und Entsorgung Vorsichtsmaßnahmen für Mess- stoffreste in ausgebauten Druckmessgeräten.
  • Seite 47 Betriebsanleitung/Operating instructions/Mode d'emploi/Instrucciones de servicio...
