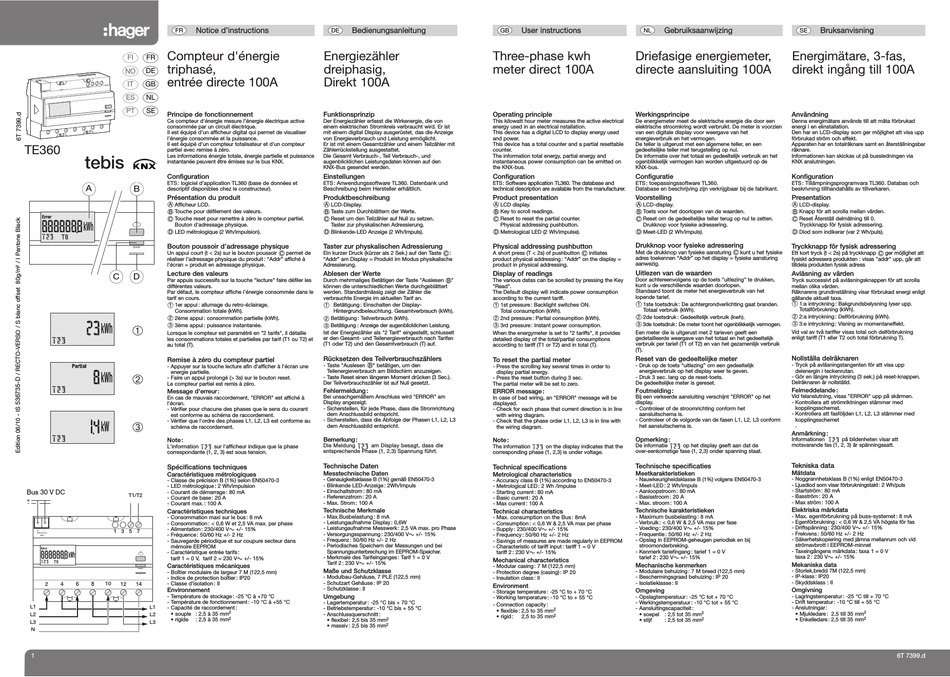

hager TE360 Bedienungsanleitung

FR Notice d'instructions
Compteur d'énergie
FI FR
triphasé,
DE
NO
entrée directe 100A
IT GB
ES NL
SE
PT
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie électrique active
consommée par un circuit électrique.
Il est équipé d'un afficheur digital qui permet de visualiser
l'énergie consommée et la puissance.
Il est équipé d'un compteur totalisateur et d'un compteur
TE360
partiel avec remise à zéro.
Les informations énergie totale, énergie partielle et puissance
tebis
instantanée peuvent être émises sur le bus KNX.
Configuration
ETS : logiciel d'application TL360 (base de données et
A B
descriptif disponibles chez le constructeur).

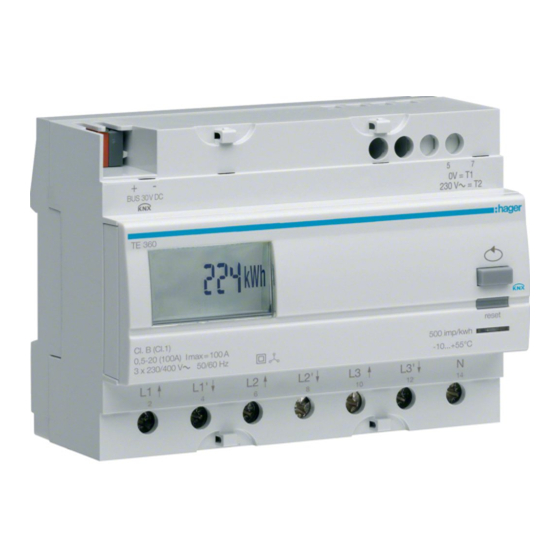

Présentation du produit
A Afficheur LCD.
B Touche pour défilement des valeurs.
C Touche reset pour remettre à zéro le compteur partiel.
Bouton d'adressage physique.
D LED métrologique (2 Wh/impulsion).
Bouton poussoir d'adressage physique
reset
Un appui court (t < 2s) sur le bouton poussoir C permet de
réaliser l'adressage physique du produit : "Addr" affiché à
l'écran = produit en adressage physique.
Lecture des valeurs
C D
Par appuis successifs sur la touche "lecture" faire défiler les
différentes valeurs.
Par défaut, le compteur affiche l'énergie consommée dans le
tarif en cours.
1 1er appui : allumage du retro-éclairage.
Consommation totale (kWh).
2 2ème appui : consommation partielle (kWh).
➀ 3 3ème appui : puissance instantanée.
Lorsque le compteur est paramétré en "2 tarifs", il détaille
les consommations totales et partielles par tarif (T1 ou T2) et
au total (T).
Remise à zéro du compteur partiel
- Appuyer sur la touche lecture afin d'afficher à l'écran une
energie partielle.
➁
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Message d'erreur :
En cas de mauvais raccordement, "ERROR" est affiché à
l'écran.
- Vérifier pour chacune des phases que le sens du courant
est conforme au schéma de raccordement.
➂ - Vérifier que l'ordre des phases L1, L2, L3 est conforme au
schéma de raccordement.
Note :
L'information
correspondante (1, 2, 3) est sous tension.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 2 Wh/impulsion
Bus 30 V DC - Courant de démarrage : 80 mA
T1/T2
- Courant de base : 20 A
+
-
- Courant max. : 100 A
Caractéristiques techniques
- Consommation maxi sur le bus : 8 mA
- Consommation : < 0,6 W et 2,5 VA max. par phase
- Alimentation : 230/400 V
+ - 1 3 5 7
BUS 30 V DC
- Fréquence : 50/60 Hz +/- 2 Hz
- Sauvegarde périodique et sur coupure secteur dans
mémoire EEPROM
- Caractéristique entrée tarifs :
tarif 1 = 0 V, tarif 2 = 230 V
Caractéristiques mécaniques
reset
- Boîtier modulaire de largeur 7 M (122,5 mm)
- Indice de protection boîtier : IP20
2 4 6 8 10 12 14 - Classe d'isolation : II
Environnement
- Température de stockage : -25 °C à +70 °C
- Température de fonctionnement : -10 °C à +55 °C
L1 L1
- Capacité de raccordement :
• souple : 2,5 à 35 mm
L2 L2
• rigide : 2,5 à 35 mm
L3 L3
N
1
DE Bedienungsanleitung
Energiezähler
dreiphasig,
Direkt 100A
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird. Er ist
mit einem digital Display ausgerüstet, das die Anzeige
von Energieverbrauch und Leistung ermöglicht.
Er ist mit einem Gesamtzähler und einem Teilzähler mit
Zählerrückstellung ausgestattet.
Die Gesamt Verbrauch-, Teil Verbrauch-, und
augenblicklichen Leistungsdaten können auf den
KNX-Bus gesendet werden.
Einstellungen
ETS : Anwendungssoftware TL360. Datenbank und
Beschreibung beim Hersteller erhältlich .
Produktbeschreibung
A LCD-Display.
B Taste zum Durchblättern der Werte.
C Reset um den Teilzähler auf Null zu setzen.
Taster zur physkalischen Adressierung.
D Blinkende-LED Anzeige (2 Wh/Impuls).
Taster zur physkalischen Adressierung
Ein kurzer Druck (kürzer als 2 Sek.) auf den Taste C :
"Addr" am Display = Produkt im Modus physikalische
Adressierung.
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste "Auslesen B "
können die unterschiedlichen Werte durchgeblättert
werden. Standardmässig zeigt der Zähler die
verbrauchte Energie im aktuellen Tarif an.
1 Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Gesamtverbrauch (kWh).
2 Betätigung : Teilverbrauch (kWh).
3 Betätigung : Anzeige der augenblicklichen Leistung.
Ist der Energiezähler als "2 Tarif" eingestellt, schlusselt
er den Gesamt- und Teilenergieverbrauch nach Tarifen
(T1 oder T2) und den Gesamtverbrauch (T) auf.
Rücksetzen des Teilverbrauchszählers
- Taste "Auslesen B " betätigen, um den
Teilenergieverbrauch am Bildschirm anzuzeigen.
- Taste Reset einen längeren Moment drücken (3 Sec.).
Der Teilverbrauchszähler ist auf Null gesetzt.
Fehlermeldung :
Bei unsachgemäßem Anschluss wird "ERROR" am
Display angezeigt.
- Sicherstellen, für jede Phase, dass die Stromrichtung
dem Anschlussbild entspricht.
- Sicherstellen, dass die Abfolge der Phasen L1, L2, L3
dem Anschlussbild entspricht.
Bemerkung :
Die Meldung am Display besagt, dass die
sur l'afficheur indique que la phase
entsprechende Phase (1, 2,3) Spannung führt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 2Wh/Impuls
- Einschaltstrom : 80 mA
- Referenzstrom : 20 A
- Max. Strom : 100 A
Technische Merkmale
- Max.Busbelastung : 8 mA
- Leistungaufnahme Display : 0,6W
- Leistungaufnahme Messwerk : 2,5 VA max. pro Phase
+/- 15%
- Versorgungsspannung : 230/400 V
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und bei
Spannungsunterbrechung im EEPROM-Speicher.
+/- 15% - Merkmale des Tarifeinganges : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
Maße und Schutzklasse
- Modulbau-Gehäuse, 7 PLE (122,5 mm)
- Schutzart Gehäuse : IP 20
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 70 °C
- Betriebstemperatur : -10 °C bis + 55 °C
2
- Anschlussquerschnitt :
2 2
• flexibel : 2,5 bis 35 mm
2
• massiv : 2,5 bis 35 mm
GB User instructions
Three-phase kwh
meter direct 100A
Operating principle
This kilowatt hour meter measures the active electrical
energy used in an electrical nstallation.
This device has a digital LCD to display energy used
and power.
This device has a total counter and a partial resettable
counter.
The information total energy, partial energy and
instantaneous power consumption can be emitted on
the KNX-bus.
Configuration
ETS : Software application TL360. The database and
technical description are available from the manufacturer.
Product presentation
A LCD display.
B Key to scroll readings.
C Reset to reset the partial counter.
Physical addressing pushbutton.
D Metrological LED (2 Wh/impulse).
Physical addressing pushbutton
A short press (T < 2s) of pushbutton C initiates
product physical addressing : "Addr" on the display =
product in physical addressing.
Display of readings
The various datas can be scrolled by pressing the Key
"Read".
The Default display will indicate power consumption
according to the current tariff.
1 1st pressure : Backlight switches ON.
Total consumption (kWh).
2 2nd pressure : Partial consumption (kWh).
3 3rd pressure : Instant power consumption.
When the energymeter is set to "2 tariffs", it provides
detailed display of the total/partial consumptions
according to tariff (T1 or T2) and in total (T).
To reset the partial meter
- Press the scrolling key several times in order to
display partial energy.
- Press the reset button during 3 sec.
The partial meter will be set to zero.
ERROR message :
In case of bad wiring, an "ERROR" message will be
displayed.
- Check for each phase that current direction is in line
with wiring diagram.
- Check that the phase order L1, L2, L3 is in line with
the wiring diagram.
Note :
The information on the display indicates that the
corresponding phase (1, 2,3) is under voltage.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to EN50470-3
- Metrological LED : 2 Wh /impulse
- Starting current : 80 mA
- Basic current : 20 A
- Max current : 100 A
Technical characteristics
- Max. consumption on the Bus : 8mA
- Consumption : < 0,6 W & 2,5 VA max per phase
- Supply : 230/400 V +/- 15%
+/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
- Savings of measures are made regularly in EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
Mechanical characteristics
- Modular casing : 7 M (122,5 mm)
- Protection degree (casing) : IP 20
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 70 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
2
• flexible : 2,5 to 35 mm
2
• rigid : 2,5 to 35 mm
NL Gebruiksaanwijzing SE
Driefasige energiemeter, Energimätare, 3-fas,
directe aansluiting 100A direkt ingång till 100A
Werkingsprincipe Användning
De energiemeter meet de elektrische energie die door een Denna energimätare används till att mäta förbrukad
elektrische stroomkring wordt verbruikt. De meter is voorzien energi i en elinstallation.
van een digitale display voor weergave van het Den har en LCD-display som ger möjlighet att visa upp
energieverbruik en het vermogen. förbrukad ström och effekt.
De teller is uitgerust met een algemene teller, en een Apparaten har en totalräknare samt en återställningsbar
gedeeltelijke teller met terugstelling op nul. räknare.
De informatie over het totaal en gedeeltelijk verbruik en het Informationen kan skickas ut på bussledningen via
ogenblikkelijk vermogen kan worden uitgestuurd op de KNX anslutningen.
KNX-bus.
Configuratie Konfiguration
ETS : toepassingssoftware TL360. ETS : Tillämpningsprogramvara TL360. Databas och
Database en beschrijving zijn verkrijgbaar bij de fabrikant. beskrivning tillhandahålls av tillverkaren.
Voorstelling Presentation
A LCD-display. A LCD-display.
B Toets voor het doorlopen van de waarden. B Knapp för att scrolla mellan värden.
C Reset om de gedeeltelijke teller terug op nul te zetten. C Reset Återställ delmätning till 0.
Drukknop voor fysieke adressering. Tryckknapp för fysisk adressering .
D Meet-LED (2 Wh/impuls). D Diod som indikerar (var 2 Wh/puls).
Drukknop voor fysieke adressering
Tryckknapp för fysisk adressering
Met de drukknop van fysieke aansturing C kunt u het fysieke
Ett kort tryck (t < 2s) på tryckknapp C ger möjlighet att
adres toekennen "Addr" op het display = fysieke aansturing
fysiskt adressera produkten : visas "addr" upp, går att
aanwezig.
tilldela produkten fysisk adress
Uitlezen van de waarden Avläsning av värden
Door achtereenvolgens op de toets "uitlezing" te drukken,
Tryck successivt på avläsningsknappen för att scrolla
kunt u de verschillende waarden doorlopen.
mellan olika värden.
Standaard toont de meter het energieverbruik van het
Räknarens grundinställning visar förbrukad energi enligt
lopende tarief.
gällande aktuell taxa.
1 1:a intryckning : Bakgrundsbelysning lyser upp.
1 1ste toetsdruk : De achtergrondverlichting gaat branden.
Totaal verbruik (kWh). Totalförbrukning (kWh).
2 2:a intryckning : Delförbrukning (kWh).
2 2de toetsdruk : Gedeeltelijk verbruik (kwh).
3 3:e intryckning : Visning av momentaneffekt.
3 3de toetsdruk : De meter toont het ogenblikkelijk vermogen.
Vid val av två tariffer visas total och delförbrukning
Een meter die is uitgerust met 2 tarieven geeft een
gedetailleerde weergave van het totaal en het gedeeltelijk enligt tariff (T1 eller T2 och total förbrukning T).
verbruik per tarief (T1 of T2) en van het gezamenlijk verbruik
(T).
Reset van de gedeeltelijke meter Nollställa delräknaren
- Tryck på avläsningstangenten för att visa upp
- Druk op de toets "uitlezing" om een gedeeltelijk
energieverbruik op het display weer te geven. delenergin i teckenrutan.
- Druk 3 sec. lang op de reset-toets. - Gör en längre intryckning (3 sek.) på reset-knappen.
De gedeeltelijke meter is gereset. Delräknaren är nollställd.
Felmeddelande :
Foutmelding :
Bij een verkeerde aansluiting verschijnt "ERROR" op het Vid felanslutning, visas "ERROR" upp på skärmen.
- Kontrollera att strömriktningen stämmer med
display.
kopplingsschemat.
- Controleer of de stroomrichting conform het
aansluitschema is. - Kontrollera att fasföljden L1, L2, L3 stämmer med
- Controleer of de volgorde van de fasen L1, L2, L3 conform kopplingsschemet
het aansluitschema is. .
Anmärkning :
Opmerking : Informationen
motsvarande fas (1, 2, 3) är spänningssatt.
De informatie op het display geeft aan dat de
over-eenkomstige fase (1, 2,3) onder spanning staat.
Tekniska data
Technische specificaties
Meetkarakteristieken Mätdata
- Noggrannhetsklass B (1%) enligt EN50470-3
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3
- Meet-LED : 2 Wh/impuls - Ljusdiod som visar förbrukningstakt : 2 Wh/puls
- Aanloopstroom : 80 mA - Startström : 80 mA
- Basisstroom : 20 A - Basström : 20 A
- Max. stroom : 100 A - Max ström : 100 A
Technische karakteristieken Elektriska märkdata
- Max. egenförbrukning på buss-systemet : 8 mA
- Maximum busbelasting : 8 mA
- Egenförbrukning : < 0,6 W & 2,5 VA högsta för fas
- Verbruik : < 0,6 W & 2,5 VA max per fase
- Voeding : 230/400 V +/- 15% - Driftspänning : 230/400 V
- Frequentie : 50/60 Hz +/- 2 Hz - Frekvens : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij - Säkerhetskopiering med jämna mellanrum och vid
strömavbrott i EEPROM-minnet
stroomonderbreking.
- Taxeingångens märkdata : taxa 1 = 0 V
- Kenmerk tariefingang : tarief 1 = 0 V
taxa 2 : 230 V
tarief 2 : 230 V +/- 15%
Mechanische kenmerken Mekaniska data
- Modulaire behuizing : 7 M breed (122,5 mm) - Storlek,bredd 7M (122,5 mm)
- Beschermingsgraad behuizing : IP 20 - IP-klass : IP20
- Isolatieklasse : II - Skyddsklass : II
Omgivning
Omgeving
- Lagringstemperatur : -25 °C till + 70 °C
- Opslagtemperatuur : -25 °C tot + 70 °C
- Drift temperatur : -10 °C till + 55 °C
- Werkingstemperatuur : -10 °C tot + 55 °C
- Anslutningar :
- Aansluitingscapaciteit :
• soepel : 2,5 tot 35 mm 2 • Mjukledare : 2,5 till 35 mm
2
• stijf : 2,5 tot 35 mm • Enkelledare : 2,5 till 35 mm
Bruksanvisning
på bildenheten visar att
+/- 15%
+/- 15%
2
2
6T 7399.d
