Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar".
!
Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den
lämnas vidare.
Funktion / användning
PipeControl-LevelFlex-kameran är en kameraenhet med integrerad självnivellering för anslutning till
basenheten VideoControl-master. Den uppställbara rotationsspindeln mit 30 m kabellängd tillåter
inspektioner på långa avstånd. Tillsammans med basenheten sänds videobilder i färg till LC-displayen
för kontroll av svårtillgängliga ställen, till exempel håligheter, schakt, murverk eller i värme- och
ventilationsinstallationer.
4
5
Längd-mått
1
PipeControl-LevelFlex-Camera är försedd med en integrerad
meterräknare. Det avspolade meterantalet visas på displayen
på basenheten VideoControl-Master (se bilden). Det går att
göra inställningar med hjälp av basenheten, se VideoControl-
Master, avsnitt 8.6 Längd-mått.
42
SE
1
2
3
9
8
6
7

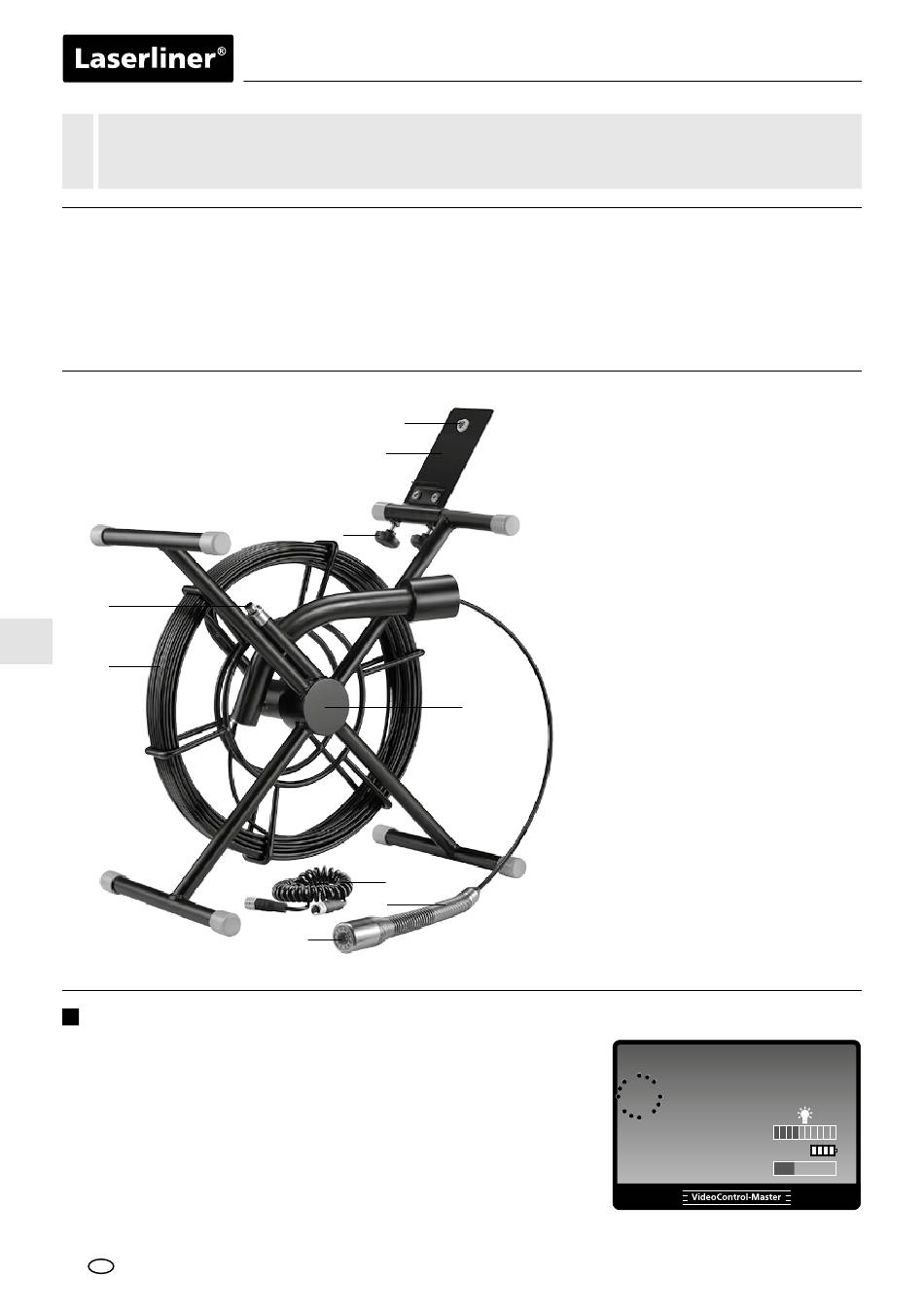

1 Fästskruv för
VideoControl-Master
2 Fäste för
VideoControl-Master
3 Låsskruvar
4 Anslutning för styrkabel
5 Glasfiberförstärkt skjutkabel,
30 m
6
Flexibel spiralfjäder
7 Kamerahuvud med
12 högeffektslysdioder
8
Styrkabel
9 Integrerad meterräknare
2012/01/05 12:50:28
0 cm X 1.0
CAMERA
