Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe".
!
Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i,
w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.
Funkcja / zastosowanie
PipeControl-LevelFlex-Camera to moduł kamery z wbudowanym samopoziomowaniem, który jest
podłączany do modułu bazowego VideoControl-Master. Stojący bęben z kablem o długości 30 m
umożliwia inspekcje na duże odległości. Po podłączeniu do jednostki bazowej przesyłane są barwne
obrazy wideo na wyświetlacz LCD w celu kontroli trudno dostępnych miejsc, takich jak np. pustki,
szyby, mury lub instalacje grzewcze i wentylacyjne.
4
5
Długość środek
1
PipeControl-LevelFlex-Camera wyposażona jest w zintegrowany
licznik metrów. Zdjęta z bębna liczba metrów wyświetlana jest
na wyświetlaczu jednostki bazowej VideoControl-Master (patrz
ilustracja). Za pomocą jednostki bazowej można dokonywać
ustawień, patrz: VideoControl-Master, rozdział 8.6 Długość środek.
30
PL
1
2
3
9
8
6
7

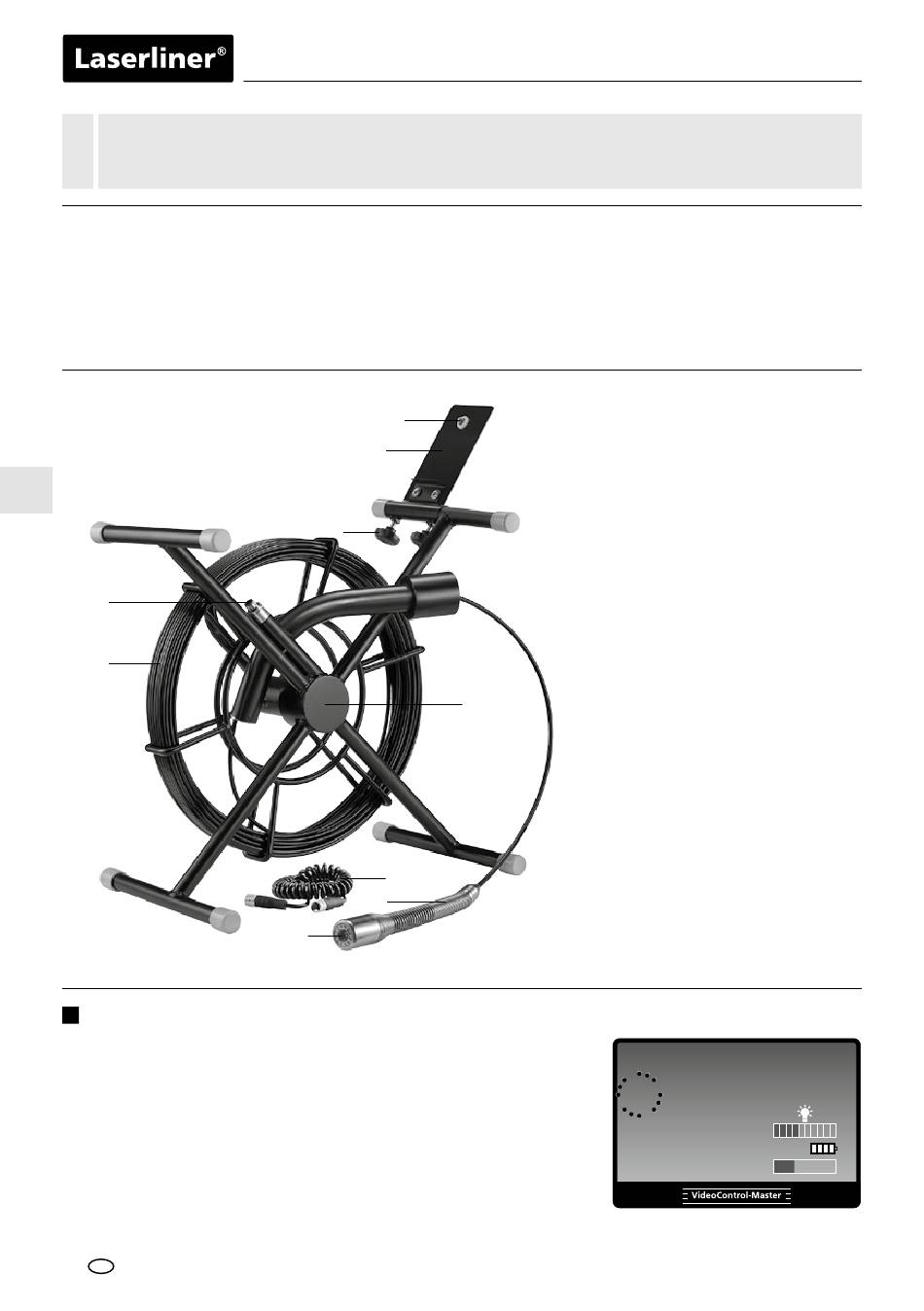

1 Śruba do mocowania
VideoControl-Master
2 Uchwyt do
VideoControl-Master
3 Śruby ustalające
4 Podłączenie kabla
sterującego
5 Kabel wzmocniony
włóknem szklanym, 30 m
6 Elastyczna sprężyna spiralna
7 Głowica kamery
z 12 diodami LED
o wysokiej wydajności
8 Kabel sterujący
9 Zintegrowany licznik metrów
2012/01/05 12:50:28
0 cm X 1.0
CAMERA
