Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-
!
hinweise". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe des Gerätes mitzugeben.
Funktion / Verwendung

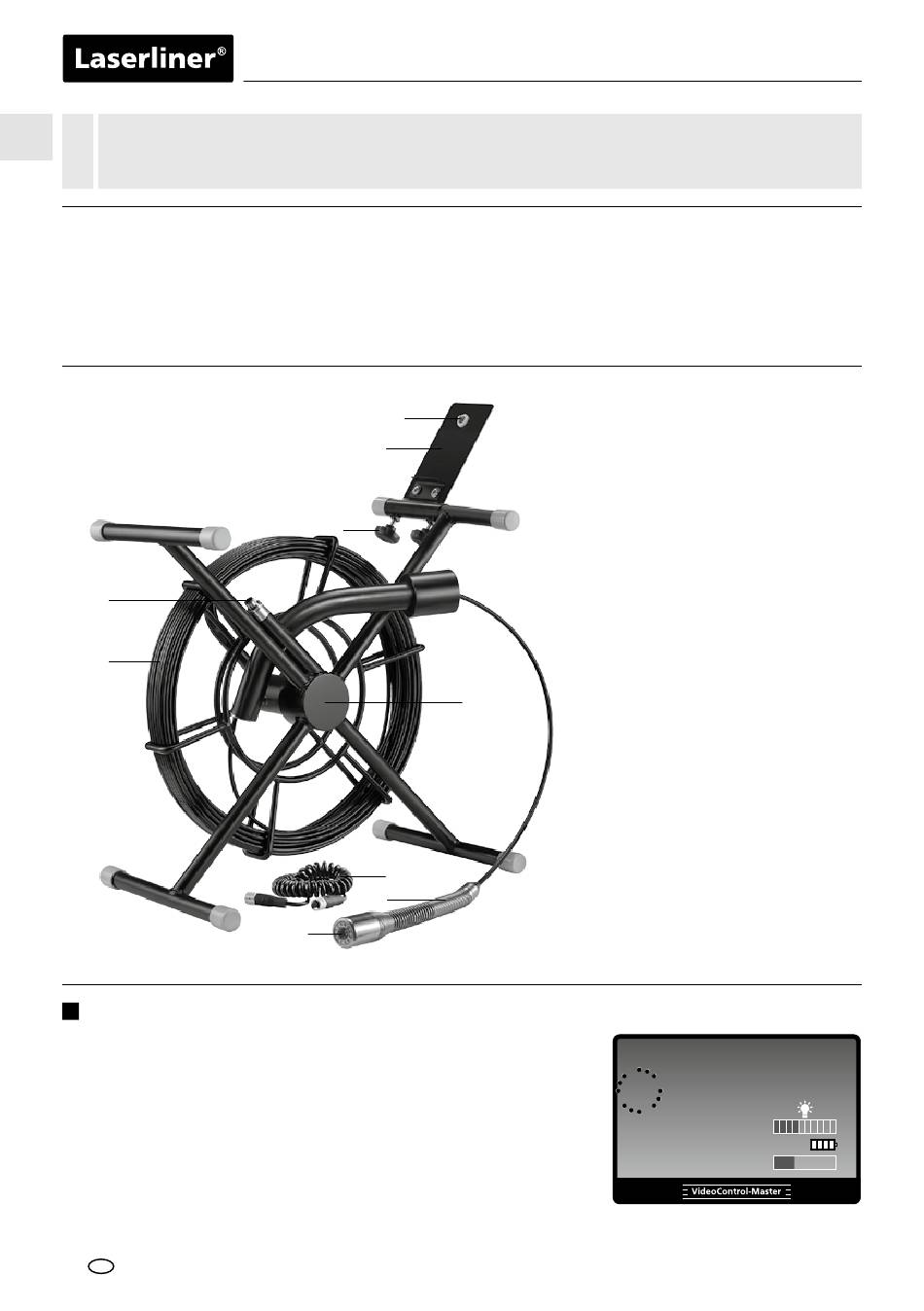

Die PipeControl-LevelFlex-Camera ist eine Kameraeinheit mit integrierter Selbstnivellierung zum Anschluss an
die Basiseinheit VideoControl-Master. Die aufstellbare Drehspindel mit 30 m-Kabellänge erlaubt Inspektionen
auf lange Distanzen. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprü-
fung schwer zugänglicher Stellen wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder im Heizungs- und
Lüftungsbau gesendet.
4
5
Meterzähler
1
Die PipeControl-LevelFlex-Camera verfügt über einen integrierten
Meterzähler. Die abgespulte Meterzahl wird im Display der Basis-
einheit VideoControl-Master angezeigt (siehe Abbildung). Mittels
der Basiseinheit können Einstellung vorgenommen werden,
siehe hierzu: VideoControl-Master, Abschnitt 8.6 Meterzähler.
02
DE
1
2
3
9
8
6
7
1
Befestigungsschraube
für VideoControl-Master
2
Halterung für
VideoControl-Master
3
Feststellschrauben
4
Anschluss für Steuerkabel
5
glasfaserverstärktes
Schubkabel, 30 m
6
flexible Spiralfeder
7
Kamerakopf
mit 12 Hochleistungs-LED's
8
Steuerkabel
9
integrierter Meterzähler
2012/01/05 12:50:28
0 cm
X 1.0
CAMERA
