Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen'
!
volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze
door als u het apparaat doorgeeft.
Functie / toepassing
De PipeControl-LevelFlex-Camera is een camera-eenheid met geïntegreerde zelfnivellering voor de
aansluiting op de basiseenheid VideoControl-Master. De neerzetbare draaispil met 30 m kabel maakt
inspecties over een lange afstand mogelijk. Als de camera samen met een basiseenheid wordt gebruikt,
worden gekleurde videobeelden naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen
zoals bijv. holle ruimten en schachten in het muurwerk of in de verwarmings- en ventilatiebouw.
4
5
Lengte te meten
1
De PipeControl-LevelFlex-Camera beschikt over een geïntegreerde
meterteller. Het afgerolde aantal meters wordt op het display van
de basiseenheid VideoControl-Master weergegeven (zie afbeelding).
Via de basiseenheid kunnen instellingen worden uitgevoerd,
zie hiervoor: VideoControl-Master, punt 8.6 Lengte te meten.
10
NL
1
2
3
9
8
6
7

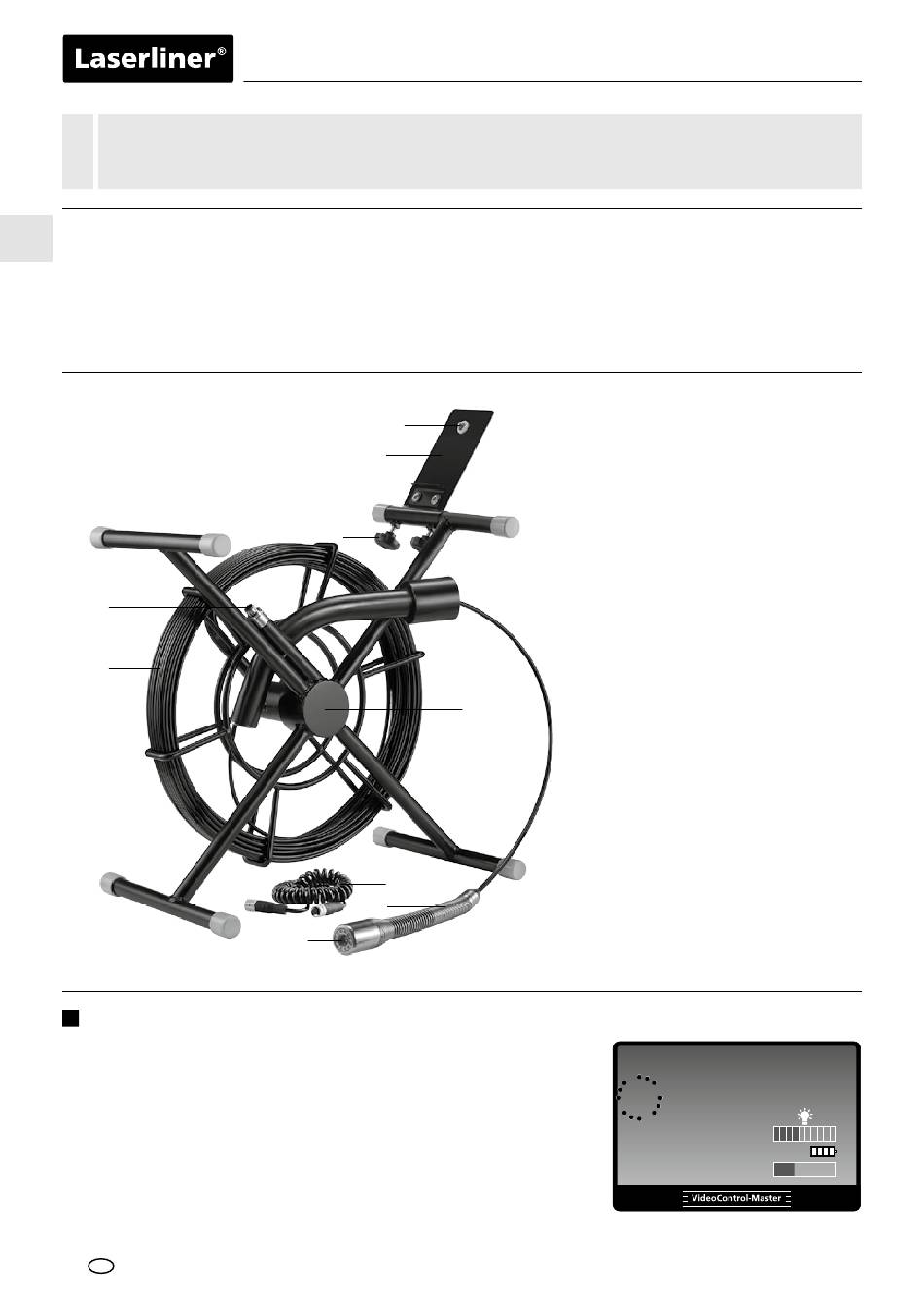

1 Bevestigingsschroef voor
VideoControl-Master
2 Houder voor
VideoControl-Master
3 Vastzetschroeven
4 Aansluiting voor stuurkabel
5 Glasvezelversterkte
schuifkabel, 30 m
6 Flexibele spiraalveer
7 Camerakop met
12 hoogrendements-leds
8 Stuurkabel
9 Geïntegreerde meterteller
2012/01/05 12:50:28
0 cm X 1.0
CAMERA
