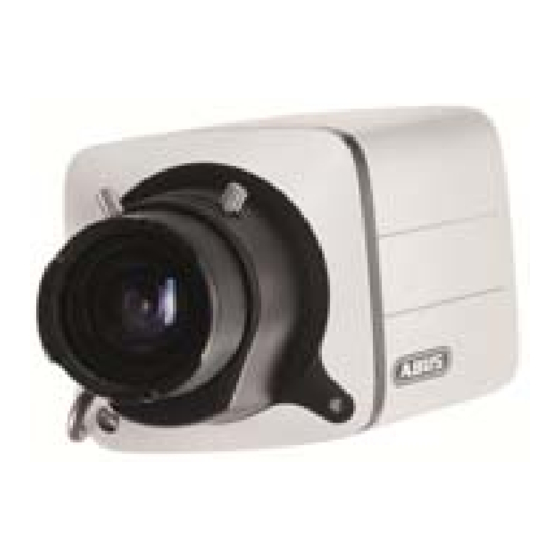

Abus TVIP91 Serie Bedienungsanleitung
Verwandte Anleitungen für Abus TVIP91 Serie
Inhaltszusammenfassung für Abus TVIP91 Serie
- Seite 1 TVIP91XXX / TVIP92XXX Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Инструкция по эксплуатации Version 04/2015...
- Seite 2 Diese Bedienungsanleitung enthält wichtige Denne manual hører sammen med dette Hinweise zur Inbetriebnahme und produkt. Den indeholder vigtig information Handhabung. som skal bruges under opsætning og Achten Sie hierauf, auch wenn Sie dieses efterfølgende ved service. Dette skal huskes Produkt an Dritte weitergeben. også...
- Seite 3 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Version 04/2015 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 6: Inhaltsverzeichnis
)....................29 TARTSEITE OGIN EITE 7.5 B .................. 30 ENUTZERKONTEN UND ASSWÖRTER 7.6 E ABUS VMS / ABUS VMS E ......... 31 INBINDUNG DER AMERA IN XPRESS 7.7 E ABUS NVR / ABUS H DVR ..........31 INBINDUNG DER AMERA IN YBRID 7.8 E... - Seite 7 10.4.1.6 V ................... 43 IDEO TREAM INSTELLUNGEN 10.4.1.7 N ..................44 ETZAUSFALLAUFZEICHNUNG 10.4.2 N ........................45 ETZWERK 10.4.2.1 IP ....................45 INSTELLUNGEN 10.4.2.2 P ......................... 45 ORTS 10.4.2.3 DDNS .......................... 45 10.4.2.4 HTTPS ........................46 10.4.2.5 SMTP / E-M ......................46 10.4.3 T ......................
-
Seite 8: Bestimmungsgemäße Verwendung
Innensechskant- √ √ schlüssel (ohne Stift) Innensechskant- schlüssel (mit √ √ Mittelloch) Reset-Werkzeug √ √ √ √ √ Software CD (ABUS IP Installer, VMS √ √ √ √ √ Express) Schelle für √ √ Kabelfixierung Kabelverschraubung √ Kabel für analogen √... -
Seite 9: Merkmale Und Funktionen
4. Merkmale und Funktionen TVIP91XXX HD 720p Auflösung: 1280 x 720 @ 25 fps 3,6 mm Fixobjektiv Tag-/Nachtumschaltung mit elektromechanischem IR Sperrfilter (ICR) WDR Funktion (46 dB) zum Ausgleich von Bildkontrasten IR LEDs für Nachtsicht (nur TVIP91100 und TVIP91600) ... -
Seite 10: Gerätebeschreibung
5. Gerätebeschreibung Überblick – Typennummer Modelnummer TVIP91100 TVIP91300 TVIP91600 TVIP91700 Auflösung 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR / 3D DNR √ / √ √ / √ √... -
Seite 11: Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite
Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite TVIP91100 Hinweis zu Punkt 10: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”) - Seite 12 TVIP91300 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 13 TVIP91600 Hinweis zu Punkt 10: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 14 TVIP91700 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 15 TVIP92100 Hinweis zu Punkt 13: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 16 TVIP92300 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 17 TVIP92500 Hinweis zu Punkt 11: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 18 TVIP926X0 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Seite 19 TVIP92700 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
-
Seite 20: Montage
6. Montage Die Beschreibung der Montage der Kamera ist in der Kurzanleitung der entsprechenden IP Kamera TVIP9XXXX beschrieben. Bei der Montage der Domekameras TVIP91700 und TVIP92700 ist darauf zu achten, dass vor Aufsetzen der Domekuppel der mitgelieferte Trockenmittelbeutel in das Kamerainnere platziert wird. Der Beutel muss nahe der Bodenplatte platziert werden. -
Seite 21: Stromversorgung
TVIP91700 / TVIP92700 Für diesen Kameratyp ist seitliche oder verdeckte Kabelverlegung vorgesehen. Dafür existieren Öffnungen an Seite bzw. Boden. Die ungenutzte Öffnung wird durch einen Blindstopfen geschlossen. Für die Installation entsprechend der Schutzklasse IP66 ist die mitgelieferte Kabelverschraubung zu verwenden (für Seite und Boden). Bei Verwendung der optionalen Wandhalterung (TVAC31310) kann die Kabelverschraubung weggelassen werden, da die Dichtigkeit zwischen Wandhalterplatte und Domekamera hergestellt wird. -
Seite 22: Anbringen Des Netzwerkkabels
6.4 Anbringen des Netzwerkkabels Die maximale Länge des Netzwerkkabels (CAT7) von der Kamera bis zum nächsten aktiven Netzwerkpunkt (z.B. Netzwerk-Switch) sollte 100 Meter nicht überschreiten. 6.5 Ausrichten der Kamera Die Beschreibung der Ausrichtung der Kamera ist in der Kurzanleitung der entsprechenden IP Kamera TVIP9XXXX beschrieben. -
Seite 23: Anbringen Des Optionalen Anschlusskabels Für Tvip9X300 Und Tvip9X700
6.7 Anbringen des optionalen Anschlusskabels für TVIP9X300 und TVIP9X700 Über die optionalen Anschlusskabel TVAC40700, TVAC40710, TVAC40720 und TVAC40730 werden die passenden Domekameras um folgende Schnittstellen erweitert: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Passend für TVIP91300 TVIP91700 TVIP92300 TVIP92700 Audioeingang, 3.5mm √ √ Klinkenstecker Audioausgang, 3.5mm... -
Seite 24: Status-Anzeigen
6.9 Status-Anzeigen TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Als Statusanzeige steht nur die Anzeige für die Versorgungsspannung zur Verfügung. TVIP92100 / TVIP92300 / TVIP92500 / TVIP92600 / TVIP92610 / TVIP92700 Anzeige LED Funktion LED zur Anzeige der Bei dauerhaft aktiver LED ist die Versorgungsspannung korrekt Versorgungsspannung (grün) und vorhanden. -
Seite 25: Wiederherstellen Der Werkseinstellungen (Reset)
Zoom aus. 6.12 Wechsel der Domekuppel TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 Bei Bedarf ist eine getönte Kuppel für die genannten IP Dome-Kameras verfügbar (ABUS Artikelnummer TVAC31065). Gehen Sie für die Installation der Kuppel wie folgt vor: 1. Entfernen Sie die Kuppel der Domekamera durch Lösen der 4 Fixierschrauben (Kuppel mit Kuppelring). -
Seite 26: Erstinbetriebnahme
7. Erstinbetriebnahme 7.1 Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer von der beiliegenden Software-CD (alternativ über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar). Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. -
Seite 27: Zugriff Auf Die Netzwerkkamera Über Web-Browser
7.2 Zugriff auf die Netzwerkkamera über Web-Browser Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet- Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden. 7.2.1 Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeung Vorgenommene Einstellungen auf der Seite speichern. - Seite 28 Google Chrome Bei der Videodarstellung im Google Chrome Browser wird ein Plugin verwendet. Eine Auswahl für die Installation erscheint direkt nach Eingabe von Benutzername und Passwort (Standard: master/master oder installer/installer). Hinweis für Google Chrome: Das Videoplugin wird ausschließlich für die Windows-Version des Google-Chrome Browsers unterstützt.
-
Seite 29: Startseite (Login-Seite)
7.4 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung). Das jeweilige Benutzerkonto (installer, master oder user) kann in der Sprache individuell eingestellt werden. -
Seite 30: Benutzerkonten Und Passwörter
7.5 Benutzerkonten und Passwörter Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard- Passwörter und der entsprechenden Privilegien: Benutzertyp Benutzername Standard-Passwort Privilegien installer Installer installer Videoansicht über Web-Browser Sofortbild <veränderbar durch <veränderbar durch installer> Lokale Videoaufnahme auf PC installer>... -
Seite 31: Einbindung Der Kamera In Abus Vms / Abus Vms Express
7.6 Einbindung der Kamera in ABUS VMS / ABUS VMS Express Folgende Daten sind für die Einbindung der Kamera in ABUS VMS / ABUS VMS Express notwendig: IP Adresse / Domänenname http Port (Standard 80) rtsp Port (Standard 554, kann geändert werden, wird automatisch ermittelt) ... -
Seite 32: Benutzermenü „User
8. Benutzermenü „User“ Schaltfläche / Anzeige am Bildschirm Funktion Informationsleiste Liveanzeige Hilfeseite Benutzer abmelden Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder... - Seite 33 Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format. Das Video wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Videos Schaltausgang aktivieren Über diese Schaltfläche kann der Schaltausgang manuell aktiviert oder deaktviert werden (z. B. Türöffnerfunktion). Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann das Mikrofon in der Kamera (TVIP91100) bzw.
-
Seite 34: Ansicht Und Konfigurationsmenü Benutzer "Master
9. Ansicht und Konfigurationsmenü Benutzer “master” (Beispielbild: TVIP91100) Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format. - Seite 35 Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann das Mikrofon in der Kamera (TVIP91100) bzw. das Mikrofon in des optionalen Audio-Einganges deaktiviert (TVIP92XXX) werden. Lautsprecher Stummschaltung (falls vorhanden) Über diese Schaltfläche kann der Lautsprecher in des optionalen Audio- Ausganges deaktiviert (TVIP92XXX) werden. Vollbildmodus Umschaltung des Videobildes am Monitor in den Vollbildmodus (Doppelklick in das Videobild ist ebenfalls möglich).
-
Seite 36: Benutzer Hinzufügen
9.1 Benutzer hinzufügen Benutzer-Management: Benutzername: Anzeige des registrierten Benutzernamens Typ: Benutzertyp des registrierten Benutzers. Der Benutzertyp “master” existiert nur einmal. Es können bis zu 10 Benutzer vom Typ „User“ vergeben werden. Sprache: Anzeige der eingestellten Sprache für den Benutzer. Verfügbare Sprachen sind: Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Polnisch, Italienisch, Spanisch, Russisch, Schwedisch Hinzufügen:... -
Seite 37: Video-Stream-Einstellungen
9.2 Video-Stream-Einstellungen 9.2 Installer Zugang deaktivieren/aktivieren (Beispielbild: TVIP91100) Benutzer “installer” blockieren: Bei Setzen des Auswahlhakens wird der Zugang des Benutzers „Installer“ gesperrt. Nur der Benutzer “master” kann diesen Zugang wieder entsperren. Für den Fall, dass der Benutzer “master” seine Zugangsdaten vergessen hat, ist es möglich, über die Taste „PW RESET“... -
Seite 38: Aufnahmen Aus Internem Speicher Anzeigen/Herunterladen
9.3 Aufnahmen aus internem Speicher anzeigen/herunterladen (Beispielbild TVIP91700) Dateiliste: Alle durch die Kamera aufgezeichneten Videodaten bei Netzwerkausfall werden hier angezeigt. Die Dateigröße beträgt jeweils max. 150 MByte. Falls die Dateigröße aufgrund der Dauer der Aufzeichnung überschritten wird, so wird eine neue Datei angelegt. Der Dateiname repräsentiert dabei den Startzeitpunkt der Aufnahme. -
Seite 39: Ansicht Und Konfigurationsmenüs Benutzer "Installer
10. Ansicht und Konfigurationsmenüs Benutzer “installer” 10.1 Live-Ansicht Die Anzeige der Live-Ansicht des Benutzer installers ist ähnlich die des Benutzer master. Der Benutzer installer hat jedoch erweiterte Einstellungsmöglichkeiten wie den Einrichtungsassistenten oder die erweiterte Konfiguration. (Beispielbild: TVIP91700) 10.2 Infoseite Die Info-Seite zeigt generelle Informationen über die Kamera an, z.B. installierte Firmware- Version oder MAC Adresse der Kamera. - Seite 40 Im oberen linken Bereich wird der generelle Zustand des Systems über ein Symbol dargestellt. System in Ordnung Alle Parameter wie Systemtemperatur und Prozessorauslastung sind in Ordnung. Alle verwendeten Funktionen arbeiten fehlerfrei. System fehlerhaft Es sind Fehler im System aufgetreten. Diese sind für die Grundfunktion der Kamera aber unkritisch.
-
Seite 41: Einstellungsassistent
10.3 Einstellungsassistent Der Einstellungsassistent navigiert Sie durch die wichtigsten Menüpunkte der Kamera. Folgende Menüpunkte werden im Einstellungsassistenten bearbeitet: Netzwerk ► DDNS ► Text ► Datum/Uhrzeit ► Installer ► Service ► Speichern/Neustart Weiterführende Informationen zu jedem Einstellungspunkt finden Sie im Abschnitt „Erweiterte Kameraeinstellungen“. -
Seite 42: Tag-/Nachtumschaltung
Kontrast: siehe Punkt „Tagprofil“ Schärfe: siehe Punkt „Tagprofil“ Farbton: siehe Punkt „Tagprofil“ Rauschunterdrückung: Das Setzen des Auswahlhakens aktiviert die entsprechende Rauschunterdrückungsfunktion. 2D-DNR Stufe: Rauschunterdrückung für statische Bilder (nur TVIP91XXX) 3D-DNR Stufe: Rauschunterdrückung für dynamische Bilder Farbbild: siehe Punkt „Tagprofil“ IR LEDs aus: Diese Funktion ist nur für die Modelle TVIP92100, TVIP92600 und TVIP92610 verfügbar. -
Seite 43: Video Stream Einstellungen
10.4.1.6 Video Stream Einstellungen (Beispielbild: TVIP91700) In diesen Einstellungspunkten kann der Benutzer vom Typ “installer” die Qualitätseinstellungen für die Anzeige im Internet-Browser und die Aufnahme im Aufzeichnungsgerät festlegen (Einstellungen Video Stream 1). TV Ausgang: Aktivierung bzw. Deaktivierung des analogen Videoausgangs an der Kamera (nur verfügbar für 1080p Modelle TVIP92XXX) Video Codec: Auswahl des Video-Codecs. -
Seite 44: Netzausfallaufzeichnung
10.4.1.7 Netzausfallaufzeichnung Durch diese Funktion ist es möglich, bei Ausfall des IP Netzwerkes Videodaten auf den internen Kameraspeicher zu schreiben. Trotz Netzwerkverbindungsverlustes zum Aufzeichnungsgerät stehen die Videodaten für diesen Zeitraum in der Kamera zur Verfügung. Da die Funktion die Existenz einer bestimmten IP Adresse oder Domänenadresse im Netzwerk prüft, kann die Funktion ebenfalls als „Aufzeichnung bei Ausfall eines Netzwerkgerätes“... -
Seite 45: Netzwerk
Wählen Sie einen Serviceanbieter für den DDNS Service aus. Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter Hostname: Registrierter Hostname beim DDNS-Serviceanbieter Nähere Informationen zum Thema „ABUS SERVER“ finden Sie auf der Hilfeseite unter folgender Adresse: https://www.abus-server.com/faq.html... -
Seite 46: Https
10.4.2.4 HTTPS HTTPS aktivieren: Das Setzen des Auswahlhakens aktiviert die HTTPS-Funktion (festes, selbstsigniertes Zertifikat). Die HTTP Schnittstelle ist weithin aktiv. HTTPS Port: Der Standard-Port für die HTTPS Übertragung lautet 443. Befinden sich mehrere IP Kameras in einem Subnetz, so sollte jede Kamera einen eignen, einmalig auftetenden HTTPS-Port erhalten. -
Seite 47: Datum / Uhrzeit
10.4.5.2 Firmware / Neustart Aktuelle Firmware: Anzeige der aktuell installierten Firmwareversion Firmware Online Check: Diese Funktion prüft, ob auf der ABUS Internetseite eine neue Firmware vorhanden ist. Ist dies der Fall, so bietet die Kamera die Firmware zum Download auf den PC an... -
Seite 48: Log-Datei
Firmware-Update Funktion installiert werden. Firmware-Update: Eine aktuellere Firmware der Kamera kann hier installiert werden. Informationen zur Firmware finden Sie auf der ABUS Internetseite (www.abus.com). Neustart: Manueller Neustart der Kamera Neustart Zeitplan: Ein Neustart der Kamera kann hier in einer bestimmten Frequenz eingestellt werden. -
Seite 49: Audio
Aktivzeit stehen bestimmte Zeitbereiche sowie die dauerhafte Aktivität zur Verfügung. 2) E-Mail Eine Email kann an einen bestimmten Empfänger verschickt werden. Der Inhalt und der Betreff können vergeben werden. Weiterhin ist es möglich, eine gewisse Anzahl von Vor- und Nachalarmbildern auszuwählen. Hinzufügen: Hinzufügen einer neuen Ereignisregel Bearbeiten:... -
Seite 50: Service
Daten senden: Mit Zustimmung des Benutzers “installer” können die Einstellungsdaten der Kameras sowie die Log-Datei der Kamera an den ABUS Support verschickt werden. Dies geschieht in Abhängkeit von der Einstellung des Servicelandes zuvor. Service-Benutzer: Im Servicefall kann über diese Funktion ein Benutzername und Passwort erstellt werden. -
Seite 51: Wartung Und Reinigung
Wartung und Reinigung 11.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 52: Technische Daten
Technische Daten TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/3” Progressive Scan CMOS Bildaufnehmer Kameratyp Compact Innen-Dome Außen-Tube Außen-Dome 720p Auflösung Bildelemente (total) 1280 x 800 Bildelemente (effektiv) 1280 x 720 Objektiv Fix-Objekiv Brennweite 3,6 mm Horizontaler Blickwinkel 78° Objektivsteuerung Tag-/Nachtumschaltung IR Schwenkfilter (ICR), Farbe / S/W 3 Hochleistungs- 4 Hochleistungs- IR LEDs... - Seite 53 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8” Progressive Scan Sony Exmore CMOS Bildaufnehmer Sony XARINA Kameratyp Compact Innen-Dome Außen-Tube Außen-Dome Auflösung 1080p Bildelemente (total) 1952 x 1116 Bildelemente (effektiv) 1920 x 1080 Objektiv Motor-Zoom Motor-Zoom 3,0 – 9,0 mm 3,0 – 9,0 mm 9,0 –...
- Seite 54 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Bildaufnehmer Sony XARINA Kameratyp Außen-Tube Auflösung 1080p Bildelemente (total) 1952 x 1116 Bildelemente (effektiv) 1920 x 1080 Objektiv Motor-Zoom Brennweite 3,0 – 9,0 mm Horizontaler Blickwinkel 35° – 90° Objektivsteuerung Auto Iris Tag-/Nachtumschaltung IR Schwenkfilter (ICR), Farbe / S/W IR LEDs Hochleistungs-LEDs...
- Seite 372 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
