Kapitel 3 - Umgebungsbedingungen und Installation

3.1 Umgebungsbedingungen

Die Umgebungsbedingungen haben einen direkten Einfluss auf das Betriebsverhalten und die
Lebensdauer des Umrichters. Er sollte daher an einem Ort installiert werden, der die folgenden
Anforderungen erfüllt:
•
Umgebungstemperatur: -10°C / +40°C; ohne Abdeckung: -10°C / +50°C
•
Gegen Regen und Feuchtigkeit schützen.
•
Gerät keinem Ölnebel und salzhaltigen Stoffen
aussetzen.
•
Gegen Metallstaub, -partikel und kleine Metallteile
schützen.
•
Elektromagnetische Störungen vermeiden (Schweißmaschine, Triebwerke).
•
Vibrationen vermeiden. Sehen Sie ggf. eine vibrationsdämpfende Unterlage vor.
•
Werden mehrere Umrichter im gleichen Schaltschrank untergebracht, sind zusätzliche
Kühlkörper vorzusehen, um ein Ansteigen der Temperatur über 40°C zu vermeiden.
Im Innern des
Schaltschranks
(Richtig )
•
Installieren Sie den Umrichter senkrecht mit den Anschlussklemmen unten, um eine optimale
Wärmeableitung zu gewährleisten.
•
Beachten Sie die auf dieser Seite beschriebenen Installationsbedingungen: (Wird das Gerät in
einem Schrank installiert, kann für eine optimale Wärmeableitung die Schutzbadeckung
entfernt werden.)
Montage-
ausrichtung
Im Inneren
des Schalt-
schranks
(Falsch)

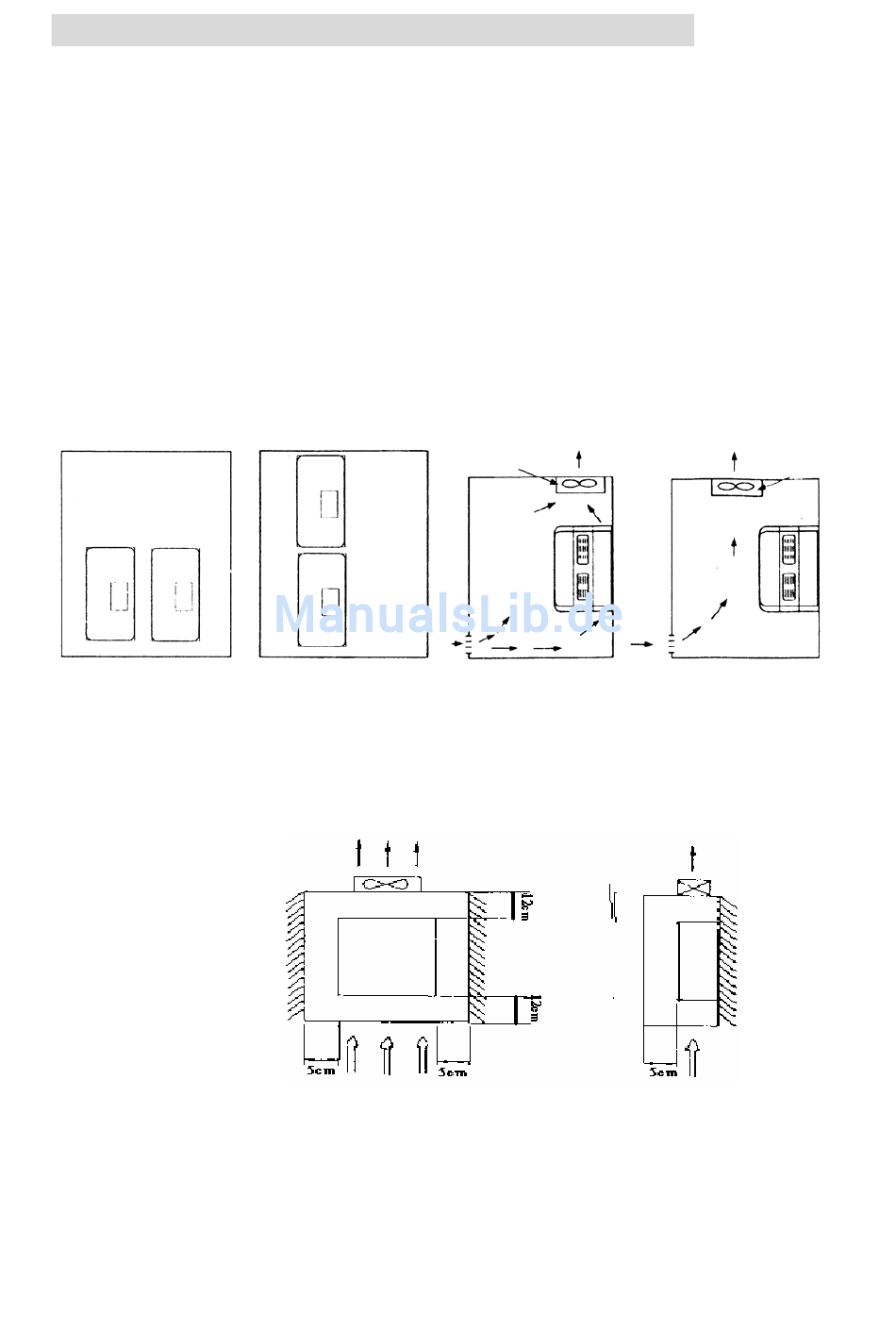

Luftströmung
o o
-10 C - +40 C
(a) Vorderansicht
•
•
•
Lüfter
Im Inneren
des Schalt-
schranks
(Richtig)
9
Direkte Sonneneinstrahlung
vermeiden.
Gegen korrosive Gase und
Flüssigkeiten schützen.
Von radioaktiven und brennbaren
Stoffen fernhalten.
(Falsch)
(b) Seitenansicht
Lüfter
