Die Rückwand des Schaltschrankes muß für die Montage des Filters vorbereitet werden,
insbesondere muß an den Bohrungen und der Montagefläche alle Farbe entfernt werden. Durch diese
Maßnahme wird eine bestmögliche Erdung der Filter gewährleistet. Eine andere Möglichkeit besteht in
der Montage des Filters auf eine verzinkte Montageplatte des Schaltschrankes.
Wichtig ist weiterhin, daß alle Leitungen so kurz wie möglich gehalten werden und daß die
Netzzuleitung und die Motorzuleitung getrennt verlegt werden.

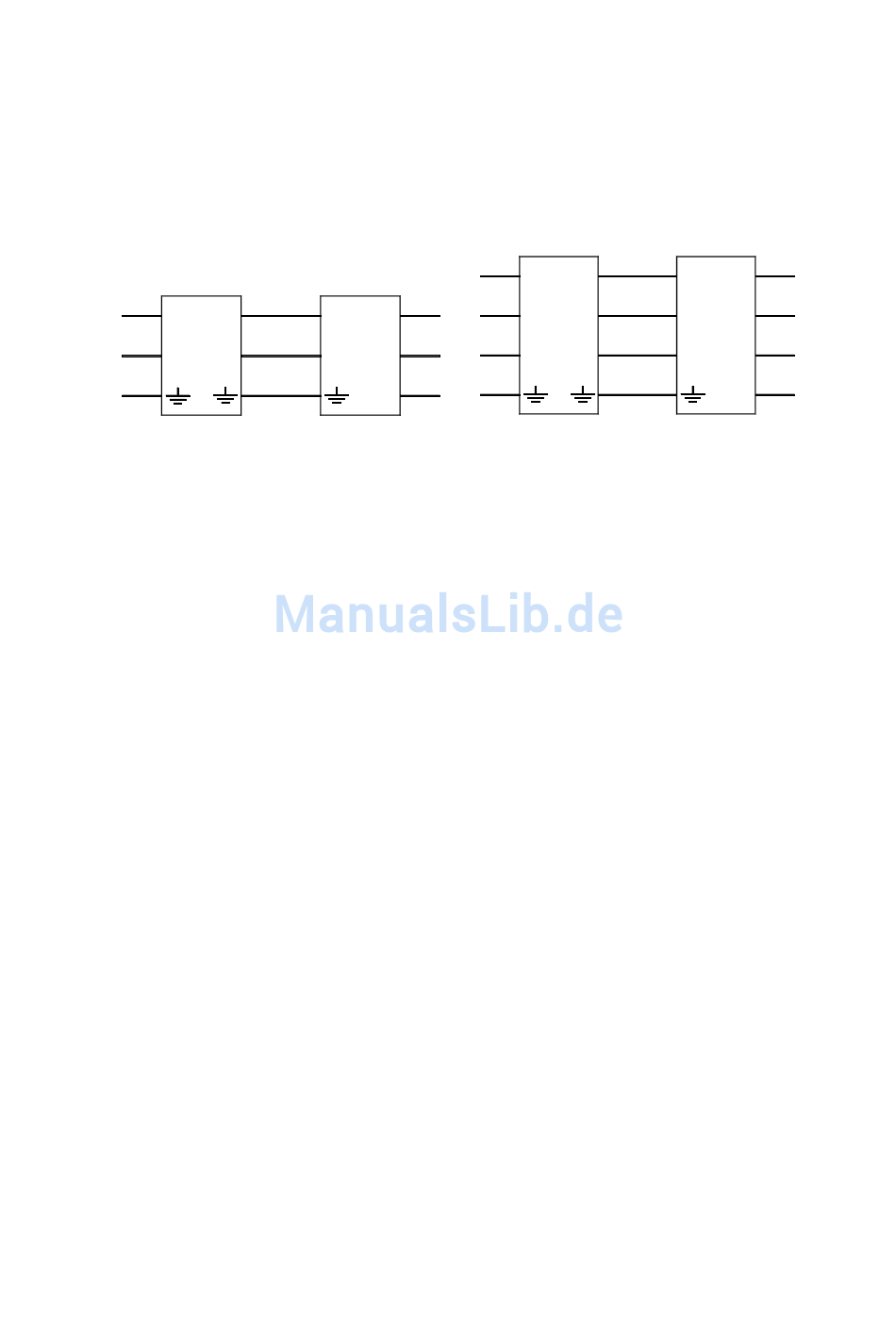

Netzspannung einphasig
Netzfilter
L L1
N L2
PE
Die Verantwortung für die Überprüfung, daß die Anlage den EMV-Richtlinien entspricht, liegt
beim Anwender.
Unrichter
L1' L1 (L) T1
L2' L3 (N) T2
T3
Netzspannung dreiphasig
Netzfilter
L1 L1
L2 L2
L3 L3
PE
83
Umrichter
L1' L1 T1
L2' L2 T2
L3' L3 T3
