Kurzanleitung Inbetriebnahme

Diese Anleitung soll Sie bei der Inbetriebnahme des Umrichters unterstützen. Sie beschreibt in einzelnen
Schritten die dazu erforderlichen Maßnahmen. Start und Stop des Motors sowie die Drehzahleinstellung
erfolgen bei Erstinbetriebnahme über das Bedienfeld (Werkeinstellung).

Schritt 1 Vor dem Einschalten des Umrichters

Um die optimale Leistung des Gerätes zu gewährleisten und die Sicherheit des Benutzers zu
garantieren empfehlen wir, vor der Verwendung des Umrichters diese Bedienungsanleitung
vollständig durchzulesen. Stellen Sie sicher, dass das Gerät gemäß der Anweisungen im Kapitel
Umgebungsbedingungen und Installation installiert wurde; beachten Sie insbesondere Kapitel 1 über
die Sicherheitsvorkehrungen. Die Inbetriebnahme muss durch einen qualifizierten Fachmann erfolgen.
Vergewissern Sie sich vor der Inbetriebnahme, dass keinerlei Risiken für Sach- oder Personen-
schäden bestehen. Das Nichtbeachten dieser Bestimmungen kann zu ernsthaften Verletzungen oder
Beschädigungen des Gerätes führen.
•
Prüfen Sie die Typenschilder von Umrichter und Motor um sicherzustellen, dass die
Gerätedaten übereinstimmen.
•
Entfernen Sie die untere Klemmenabdeckung, um Zugang zu den Anschlussklemmen für die
Spannungsversorgung des Umrichters und den Klemmen des Motorausgangs zu haben.
•
Schließen Sie die Spannungsversorgung bei einem 230-V-Einphasennetz an die Klemmen L
(L1), N (L3) oder bei einem 400-V-Dreiphasennetz an die Klemmen L1, L2, L3 an und das
Motorkabel an die Klemmen T1, T2, und T3 (Anschlussplan Kapitel 3.5).

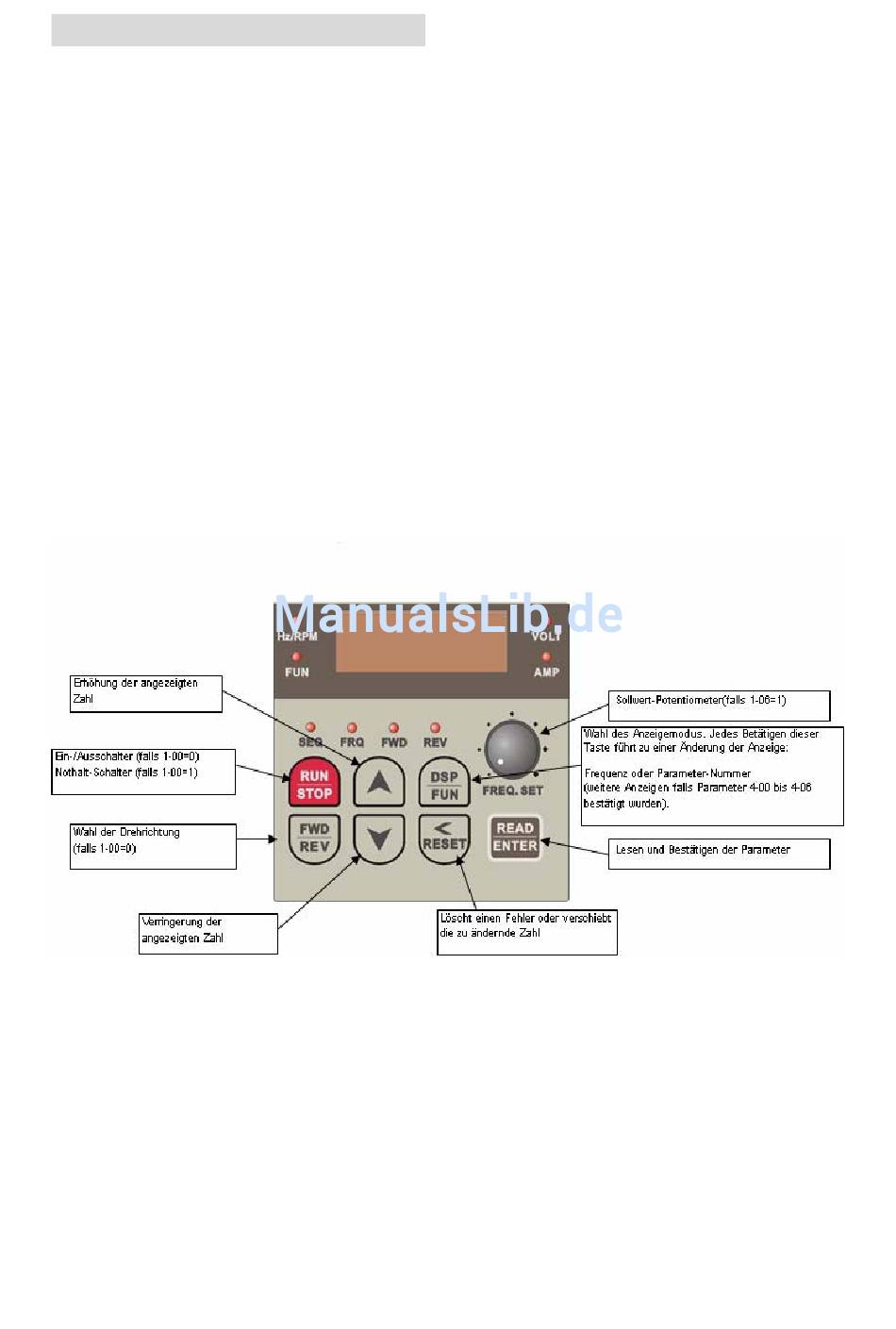

LED-Bedienfeld mit Potentiometer. Anzeige der Parameter durch Zahlen.

Schritt 2 Einschalten des Umrichters

•
Schalten Sie den Umrichter ein. Das Bedienfeld zeigt drei bis fünf Sekunden lang die
Versorgungsspannung an, anschließend blinkt die Frequenz (05.00Hz) sowie die LED FWD.
Die LED Hz/RPM leuchtet ständig.
