Pinbelegung

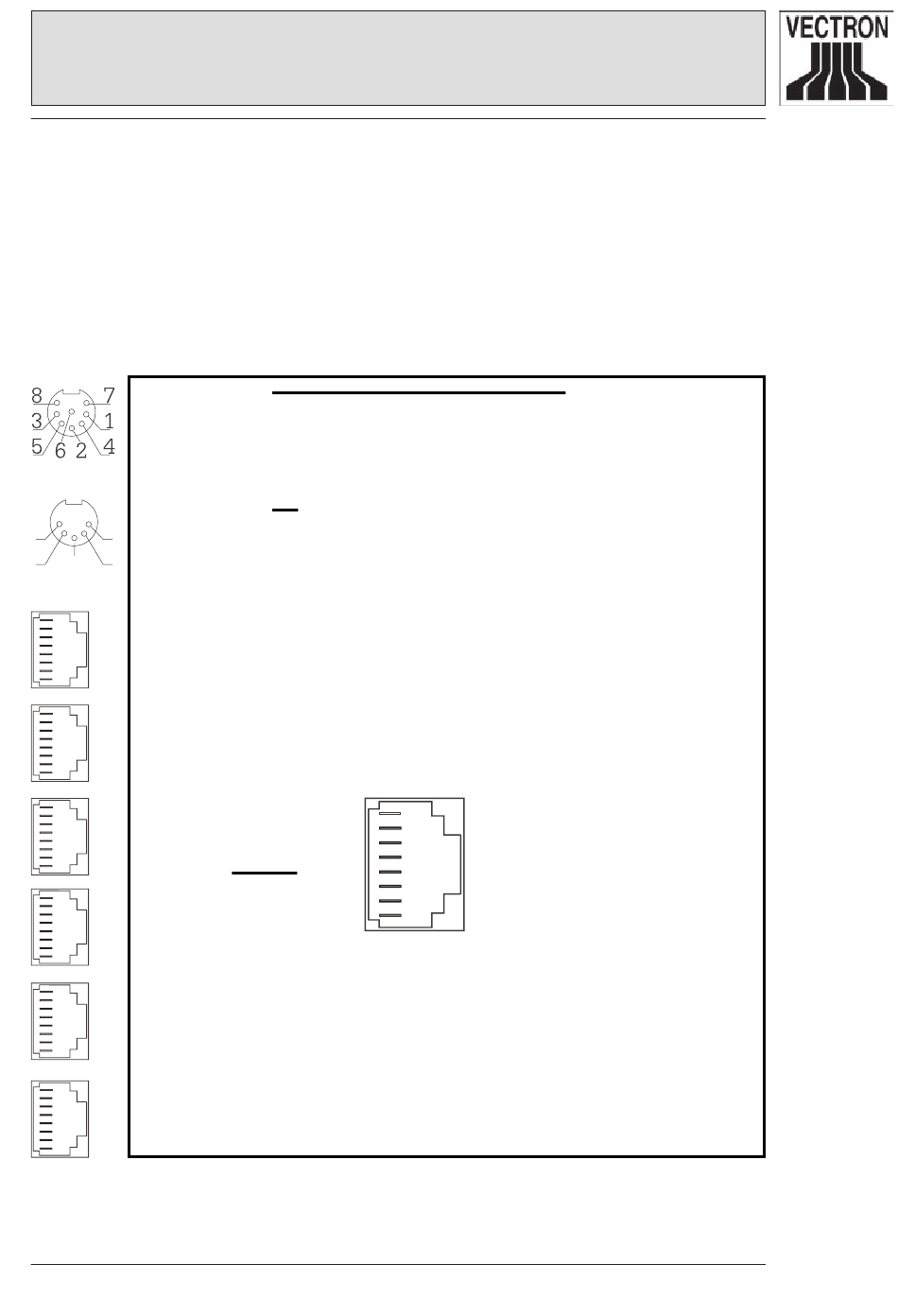

Nachfolgend finden Sie die genaue Pinbelegung aller Schnittstellen
der Vectron POS 32.
Schublade, PC-Tastatur und serielle RS-232-Anschlüsse
Schubladen
PC-Tastatur
3 1
5
4
2
8 .
RS-232
.
Port 6
.
8 .
1
RS-232
.
Port 5
.
8 .
1
RS-232
.
Port 4
.
1 8 .
RS-232
.
Port 3
.
1 8 .
RS-232
.
Port 2
.
1 8 .
RS-232
.
Port 1
.
1
Vectron POS 32
1 +Tastaturtakt (5V)
2 +Tastaturdaten (5V) 6 + 24 Volt
3 -Tastaturreset
4 Masse
5 +5 Volt
8 .
.
.
1
1 Schublade 1
2 Schublade 2
3 +24 Volt
4 Schublade 3
5 Schublade 4
7 n/c
8 Sensor
maximal 1A
8 Masse
7 n/c
6 DTR (out)
5 n/c
4 TxD (out)
3 +5 Volt
2 RxD (in)
1 DSR (in)
+5 Volt: max. 2 A
