4 Über die Geräte und Optionen
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Einheit bestimmen
▪ Einheit kombinieren mit Optionen
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.

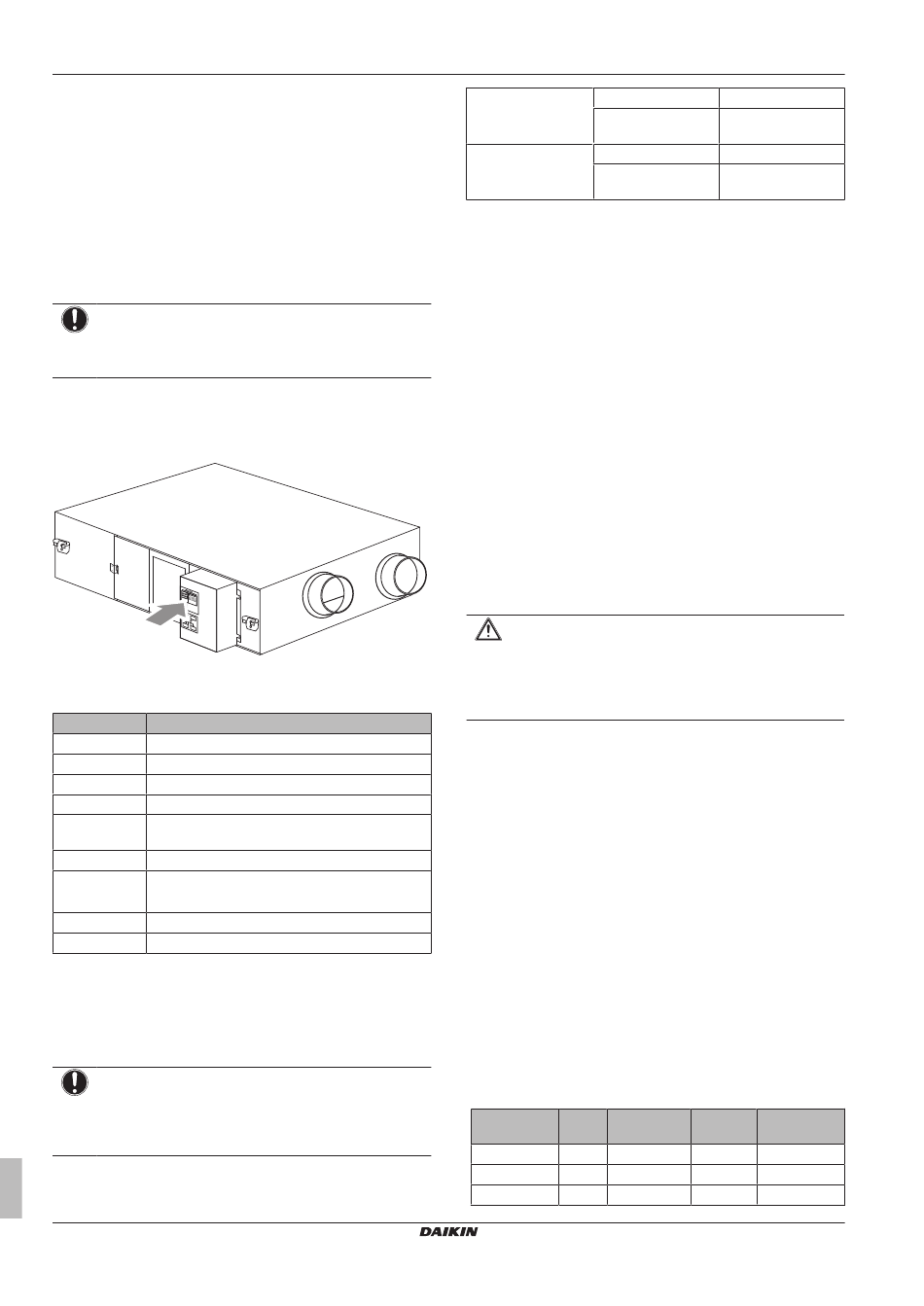

4.2.1 Typenschild: Wärmerückgewinnungs-
Ventilationseinheit
Wo?
Modellkennung
Beispiel: V A M 500 J 7 VE B [*]
Code
V Ventilation
A Luft
M Montageart
500 Nomineller Volumenstrom (m³/h)
J Haupt-Konstruktionskategorie
(Konstruktionskategorie EU Anwendung)
7 Untergeordnete Konstruktionskategorie
VE Stromversorgung: 1~, 50 Hz 220~240 V
Stromversorgung: 1~, 60 Hz 220 V
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
4.3 Über die Wärmerückgewinnungs-
Ventilationseinheit
Die Wärmerückgewinnungs-Ventilationseinheit
Inneninstallation.
HINWEIS
Verwenden Sie IMMER den Luftfilter. Wird der Luftfilter
NICHT benutzt, könnten
Elemente zusetzen, was die Leistung reduzieren und
schließlich zum Ausfall der Einheit führen könnte.
Referenz für Installateure und Benutzer
10
Erklärung
ist für
sich die Wärmetauscher-
Betriebsbereich Temperatur
Relative
Außenluft + Rückluft
Luftfeuchtigkeit
Betriebsbereich Temperatur
Relative
Geräteplatzierung
Luftfeuchtigkeit
Wird die Einheit bei niedriger Außenlufttemperatur in einem
Innenraum mit hoher Luftfeuchtigkeit betrieben, kann der Verschleiß
beim Papier-Wärmetauscher aufgrund von Kondensationseffekten
hoch sein. Falls solch eine Kombination länger Zeit auftritt, müssen
entsprechende Vorkehrungen
Kondensieren der Luftfeuchte zu verhindern. Beispiel: Einen
Vorwärmer installieren, um die Außenluft anzuwärmen.
Wird die Wärmerückgewinnungs-Ventilationseinheit
installiert, beträgt die zulässige Mindest-Außenlufttemperatur 5°C.
Falls das NICHT garantiert werden kann, MÜSSEN Sie einen
Vorwärmer installieren, um die Außenluft auf 5°C vorzuwärmen.
4.4 Kombinieren von Geräten und
Optionen
4.4.1 Optionen bei der Wärmerückgewinnungs-
Ventilationseinheit
Adapter-Platine
Optionen BRP4A50A und KRP2A51.
Bei Temperaturen von unter –10°C muss ein elektrisches Heizgerät
benutzt werden. Dieses wird angeschlossen an die optionale Platine
BRP4A50A.
ACHTUNG
Falls ein elektrisches Heizgerät installiert wird, benutzen
Sie einen nicht
Sicherheitsgründen muss der Abstand zwischen Heizgerät
und Wärmerückgewinnungs-Ventilationseinheit
mindestens 2 m sein.
Wenn Sie bei VAM650 eine dieser Optionen installieren, müssen Sie
die Montageplatte (EKMP65VAM) bereitstellen.
Wenn Sie beim VAM1500 oder VAM2000 eine dieser Optionen
installieren, müssen Sie
bereitstellen.
Wenn Sie KRP2A51 installieren, müssen Sie die Befestigungsbox
(KRP1BA101) bereitstellen.
Filter
Wann. Diese Option kann obligatorisch sein. Befolgen Sie die vor
Ort geltenden gesetzlichen Vorschriften. Sie wird empfohlen an
Plätzen mit schlechter Luftqualität draußen.
Wo. Installieren Sie den Filter hinter dem Wärmetauscher-Element
entweder auf Lufteintrittsseite oder auf Luftaustrittsseite. Achten Sie
darauf, dass der Standardfilter immer vorhanden ist. Ersetzen Sie
den Standardfilter NUR dann, wenn vor und hinter dem
Wärmetauscher-Element ein optionaler Filter installiert ist.
Wie. Hinweise zur Installation
Installationsanleitung des Filter-Kits.
Druckabfall über dem Filter. Im Datenbuch finden Sie die
Druckabfallkurven für die jeweilige Leistungsklasse der Einheit und
die jeweilige Filterklasse.
Modell Filterkl VAM350+500 VAM650 VAM800~2000
asse
EKAFVJ50F6 M6
EKAFVJ50F7 F7
EKAFVJ50F8 F8
Wärmerückgewinnungs-Ventilationseinheit
–10°C DB~46°C DB
≤80%
0°C DB~40°C DB
≤80%
getroffen werden, um
umgekehrt
entflammbaren Kanal. Aus
die Montageplatte (EKMPVAM)
entnehmen Sie
◯ — —
◯ — —
◯ — —
VAM350~2000J7VEB
4P487293-1 – 2017.08
