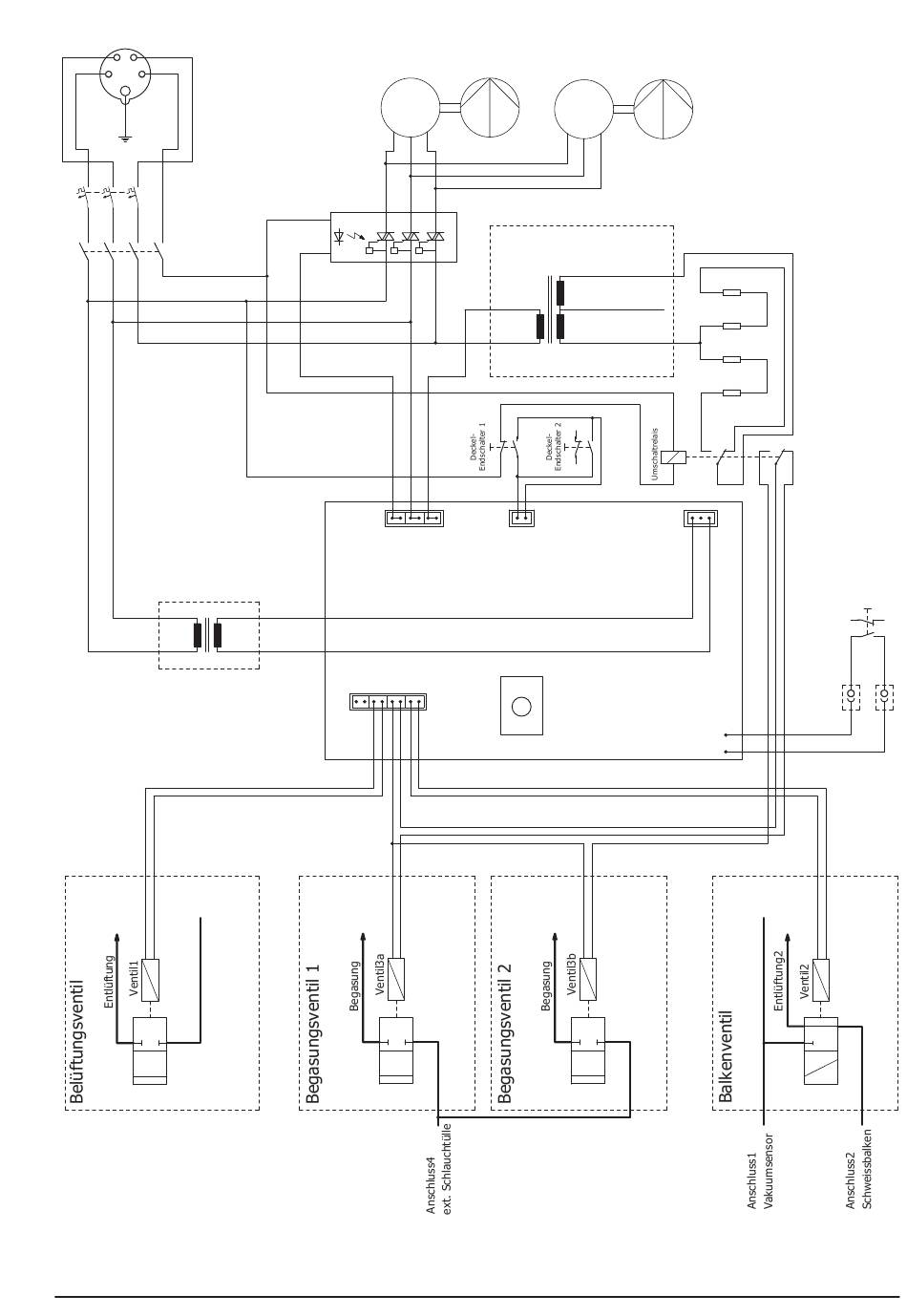

5.10. Blockschaltbild
CEE 400V/16A
L2
L3
N
L1
PE
Hauptsicherung
D25A
Hauptschalter
Versorgungstrafo
400
0
Vakuumpumpen
Vakuumkammer
Anschluss3
DE
Vakuumpumpe PM-VP-20-400
M
2/T1 4/T2 6/T3
SSR
A2
A1
ZC
ZC
1/L1
3/L2
sw
bl
CN3
(230VAC)
24
0
(24VDC)
CN2
5
6
4
Vakuumpumpe PM-VP-20-400
M
P
Schweisstrafo
LEERLAUF
Stufe 1 : Vout=32V
ZC
Stufe 2 : Vout=51V
5/L3
400
0
br
6PN
CN5
2PN
CN1: Versorgungseingang
CN2: Schaltausgänge Belüftung/Begasung/Balken
CN3: Schaltausgänge Vakuum/Schweissen
8PN
Vakuumsensor
P
BELASTET
Stufe 1 :
Vout=46V / Iout=60A
51
Schweissbalken 1
32
Schweissbalken 2
0
Schweissbalken 3
Schweissbalken 4
CN1
3PN
(28VAC)
Vakuumpumpen
Vakuumkammer
Anschluss3
Not-Aus
or
or
or
or
11
