PRODUCT DESCRIPTION

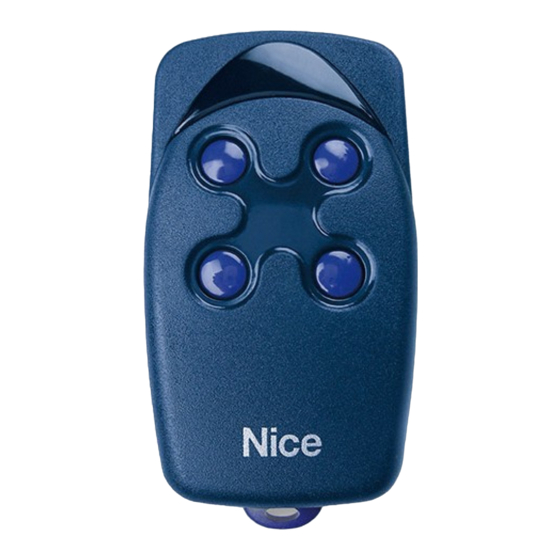

The transmitter that you have purchased belongs to the FLO
line of Nice S.p.a. The transmitters of this line are exclusively
destined for the control of automation systems such as open-
ing devices for doors, gates and roller shutters etc., other uses
are considered improper! This line is made up of two product
types: "Flo" with programmable codes and "FloR" with variable
codes (rolling-code). Each type has 1, 2 and 4 channel models
and each model must be associated to a specific Receiver in
order to function (see the Nice S.p.a. product catalogue for
compatibility). In particular, the FLO2R-M and FLO4R-M mod-
els can also function with the Nice "Mom" proximity reader.
"FLO" LINE MODELS
- EU and CH versions: FLO1, FLO2, FLO4, FLO2R-M,
FLO4R-M, FLO1R-S, FLO2R-S, FLO4R-S, FLO1R-SC,
FLO2R-SC, FLO4R-SC.
– USA (FCC Part 15) and Canadian (RSS210) versions:
FLO1R-S/U, FLO2R-S/U, FLO4R-S/U.
PROGRAMMING
First check that the transmitter is operating by pressing one
of its keys and check that the Led flashes at the same time
(= transmission performed).
• The "Flo" type transmitters are programmed by setting the
same On and Off combination that is on the receiver with the
DIP-switch (Fig. C).
• The "Flo-R" type receivers can be programmed in different
ways based on the possibilities offered by the associated
receiver. Therefore, program your transmitter by carefully fol-
lowing the instructions contained in your Receiver manual. This
manual is also available on the www.niceforyou.com web site.
REPLACEMENT OF THE BATTERIES
The range of the transmitter and the brightness of the Led are
reduced when the battery is flat. The normal function is re-
established when the flat battery is replaced, making sure that
the poles are respected (Fig. A, B). – Warning: the flat batter-
ies contain polluting substances and must NOT be discarded
along with household waste (Fig. D). They must be disposed of
using the "separated collection" methods foreseen by local
laws and regulations.
CONFORMITY DECLARATION
N N O O T T E E : : The content of the present declaration corresponds to the latest
available revision, – before the printing of the present manual, - of the
document registered at the head offices of Nice S.p.a. The original text of
this manual has been readapted for publishing reasons.
Nice S.p.a. - via Pezza Alta, 13, Z.I. Rustignè, 31046 Oderzo (TV) Italy,
declare that all products of the FLO line (see abbreviations illustrated in
the "FLO line models") conform to the essential requisites specified in the
R&TTE 1999/5/EC Directive for the use the devices have been manufac-
tured for. The products are in Class 1.
Oderzo, 12 th October 2005
(Managing Director) Lauro Buoro
IMPORTANT: For the products FLO1R-S/U, FLO2R-S/U, FLO4R-
S/U (code for USA: FCC ID - PML433FRS; code for Canada: IC -
6140A-433FRS), to read the following declaration.
This device complies with Part 15 of the FCC Rules and with RSS-210 of
Industry Canada. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause
undesired operation. Any changes or modifications made to this device
without the express permission of the manufacturer may void the user's
authority to operate this device.
TECHNICAL CHARACTERISTICS
• Frequency: 433.92 MHz (± 100 KHz)
• Power supply: 12V DC; with 23A type battery
• Battery life: approximately 1 year (with 10 transmissions per day)
• Range: approximately 100 ÷ 200 m outside and up to 35 m inside
• Radio coding: Flo = 12 bit fixed; FloR = 52 bit rolling code
• Operating temperature: from -20°C to +55°C
• Dimensions/Weight: W. 73 x D. 40 x H. 15 mm /14g
NOTES: • All the technical characteristics refer to a room temperature of
20°C (± 5°C). • Nice S.p.a. reserves the right to modify their products any
time they deem necessary, guaranteeing their functionality and fitness for
the intended purposes.
FRANÇAIS
DESCRIPTION DU PRODUIT
L'émetteur que vous avez acheté fait partie de la ligne FLO de
Nice S.p.a. Les émetteurs de cette ligne sont destinés exclusi-
vement à la commande d'automatismes pour l'ouverture de
portes, portails, volets, stores et dispositifs similaires ; les
autres utilisations doivent être considérées comme impro-
pres et interdites ! Cette ligne est composée de deux types de
produit : les « Flo » à code programmabile et les « FloR » à
code tournant (rolling-code). Chaque typologie dispose de
modèles à 1, 2, 4 canaux et chaque modèle, pour pouvoir
fonctionner, doit être associé à un récepteur spécifique (pour la
compatibilité, voir le catalogue produits de Nice S.p.a.). En par-
ticulier, les modèles FLO2R-M et FLO4R-M peuvent fonction-
ner également avec le lecteur de proximité « Mom » de Nice.
MODÈLES DE LA LIGNE « FLO »
– Versions pour EU et CH : FLO1, FLO2, FLO4, FLO2R-M,
FLO4R-M, FLO1R-S, FLO2R-S, FLO4R-S, FLO1R-SC,
FLO2R-SC, FLO4R-SC.
– Versions pour USA (FCC Part 15) et Canada (RSS210) :
FLO1R-S/U, FLO2R-S/U, FLO4R-S/U.
PROGRAMMATION
Contrôler d'abord le fonctionnement de l'émetteur en appuyant
sur l'une de ses touches et en vérifiant que cela provoque le cli-
gnotement de la led (= transmission effectuée).
• Les émetteurs type « Flo » se programment en sélectionant
avec le DIP-switch (Fig. C) la même combinaison de On et Off
que celle qui est présente sur le récepteur.
• Les émetteurs type « Flo-R » peuvent être programmés de dif-
férentes manières, suivant les possibilités offertes par le récep-
teur aux quel sils sont associés. Programmer par conséquent
votre émetteur en suivant attentivement les instructions se trou-
vant dans la notice technique de votre récepteur. Cette notice est
disponible également sur le site internet : www.niceforyou.com
REMPLACEMENT DES PILES
Quand la pile est épuisée, la portée de l'émetteur et la lumino-
sité de la led sont sensiblement réduites. Le fonctionnement
régulier est rétabli en remplaçant la pile épuisée, en respectant
la polarité (Fig. A, B). – Attention : Les piles contiennent des
substances polluantes et NE DOIVENT PAS être mélangées avec
les ordures ménagères (Fig. D). Il faut les mettre au rebut en utili-
sant les méthodes de collecte sélective prévues par les réglemen-
tations locales en vigueur.
DÉCLARATION DE CONFORMITÉ
N N O O T T E E : : Le contenu de cette déclaration correspond à celui de la dernière
révision disponible, – avant l'impression de cette notice, – du document
officiel déposé au siège de Nice S.p.a. Dans cette notice, le texte original
a été réadapté pour des raisons d'édition.
NICE s.p.a. - via Pezza Alta, 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia,
déclare que tous les produits de la ligne FLO (voir sigles indiqués dans «
Modèles de la ligne FLO ») sont conformes aux exigences essentielles de
la Directive R&TTE 1999/5/CE, pour l'utilisation à laquelle les appareils
sont destinés. Les produits sont en Classe 1.
Oderzo, 12 Octobre 2005 (Administrateur délégué) Lauro Buoro
IMPORTANT: Pour les produits FLO1R-S/U, FLO2R-S/U, FLO4R-S/U
(code pour les Etats-Unis: identification de FCC - PML433FRS; code
pour le Canada: IC - 6140A-433FRS), lisez la déclaration suivante.
This device complies with Part 15 of the FCC Rules and with RSS-210 of
Industry Canada. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause
undesired operation. Any changes or modifications made to this device
without the express permission of the manufacturer may void the user's
authority to operate this device.
CARACTÉRISTIQUES TECHNIQUES
• Fréquence : 433,92 MHz (± 100 kHz)
• Alimentation : 12VVcc ; avec pile type 23A
• Durée pile : estimée à 1 an (avec 10 commandes transmises par jour)
• Portée : estimée à 100 ÷ 200 m à l'extérieur et jusqu'à 35 m à l'intérieur
• Codage radio : Flo = fixe à 12 bits ; FloR = code tournant à 52 bits
• Température de fonctionnement : de -20°C à +55°C
• Dimensions / poids : L. 73 x P. 40 x H. 15 mm / 14g
NOTES : • Toutes les caractéristiques techniques indiquées se réfèrent à
une température ambiante de 20°C (± 5°C). • NICE s.p.a. se réserve le
droit d'apporter des modifications aux produits à tout moment si elle le
jugera nécessaire, en garantissant dans tous les cas le même bon fonc-
tionnement et le type d'utilisation prévus.
ESPAÑOL
DESCRIPCIÓN DEL PRODUCTO
El transmisor que Ud. ha comprado forma parte de la línea
FLO de Nice S.p.a. Los transmisores de esta línea están desti-
nado exclusivamente para accionar automatizaciones para
abrir y cerrar puertas, cancelas, persianas, toldos y similares;
¡otros usos son considerados inadecuados y están prohi-
bidos! Esta línea está formada de dos tipos de producto: los
"Flo", con código programable, y los "FloR" con código varia-
ble (rolling-code). Cada tipo dispone de modelos de 1, 2, 4
canales y cada modelo, para poder funcionar, debe estar com-
binado con un Receptor específico (para la compatibilidad véa-
se el catálogo de productos Nice S.p.a.). En particular, los
modelos FLO2R-M y FLO4R-M pueden funcionar también con
el lector de proximidad "Mom" de Nice.
MODELOS DE LA LÍNEA 'FLO'
– Versiones para EU y CH: FLO1, FLO2, FLO4, FLO2R-M,
FLO4R-M, FLO1R-S, FLO2R-S, FLO4R-S, FLO1R-SC,
FLO2R-SC, FLO4R-SC.
– Versiones para USA (FCC Part 15) y Canadá (RSS210):
FLO1R-S/U, FLO2R-S/U, FLO4R-S/U.
PROGRAMACIÓN
Controle primero el funcionamiento del transmisor pulsando
uno de los botones y comprobando que el Led destelle simul-
táneamente (= transmisión ejecutada).
• Los transmisores tipo "Flo" se programan configurando con
el DIP-switch (Fig. C) la misma combinación de On y Off pre-
sente en el Receptor.
• Los transmisores tipo "Flo-R" pueden programarse de dife-
rentes maneras, según las posibilidades ofrecidas por el
Receptor combinado. Programe su transmisor siguiendo dete-
nidamente las instrucciones contenidas en el manual del
Receptor. Este manual está disponible también en la página
. web: www.niceforyou.com .
SUSTITUCIÓN DE LAS BATERÍAS
Cuando la batería está agotada el transmisor reduce sensible-
mente su alcance y la luminosidad del Led. El funcionamiento
regular se restablece sustituyendo la batería agotada, respe-
tando la polaridad (Figs. A, B). – Atención: las baterías agota-
das contienen sustancias contaminantes y NO deben arrojarse
en los residuos comunes (Fig. D). Hay que eliminarlas utilizan-
do los métodos de recogida selectiva previstos por las norma-
tivas vigentes locales.
DECLARACIÓN DE CONFORMIDAD
N N O O T T A A : : El contenido de esta declaración corresponde a aquel de la última
revisión disponible – antes de la impresión de este manual – del docu-
mento oficial depositado en la sede de Nice S.p.a. En este manual el tex-
to original ha sido readaptado por motivos de impresión.
Nice S.p.a. - Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italia,
declara que todos los productos de la línea FLO (véanse las siglas indica-
das en "Modelos de la línea FLO") responden a los requisitos esenciales
de la Directiva 1999/5/CE Equipos Radioeléctricos y Equipos Terminales
de Telecomunicación, para el uso previsto del aparato. Los productos
son fabricados en Clase 1.
Oderzo, 12 de Octubre de 2005 (Administrador delegado) Lauro Buoro
IMPORTANTE: Para los productos FLO1R-S/U, FLO2R-S/U, FLO4R-
S/U (código para los E.E.U.U.: identificación de la FCC - PML433FRS;
código para Canadá: IC - 6140A-433FRS), leer el declaración siguiente.
This device complies with Part 15 of the FCC Rules and with RSS-210 of
Industry Canada. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause
undesired operation. Any changes or modifications made to this device
without the express permission of the manufacturer may void the user's
authority to operate this device.
CARACTERÍSTICAS TÉCNICAS
• Frecuencia: 433.92 MHz (± 100 KHz)
• Alimentación: 12V DC; con batería tipo 23A
• Duración de la batería: estimada en 1 año (con 10 transmisiones por día)
• Alcance: estimado en 100 ÷ 200 m al aire libre y hasta 35 m en interiores
• Codificación radio: Flo = fija a 12 bit; FloR = rolling code a 52 bit
• Temperatura de funcionamiento: de -20°C a +55°C
• Dimensiones / Peso: L 73 x P 40 x H 15 mm / 14g
NOTAS: • Todas las características técnicas indicadas se refieren a una
temperatura de 20°C (± 5°C). • Nice S.p.a se reserva el derecho de modi-
ficar los productos en cualquier momento, manteniendo las mismas fun-
cionalidades y el mismo uso previsto.

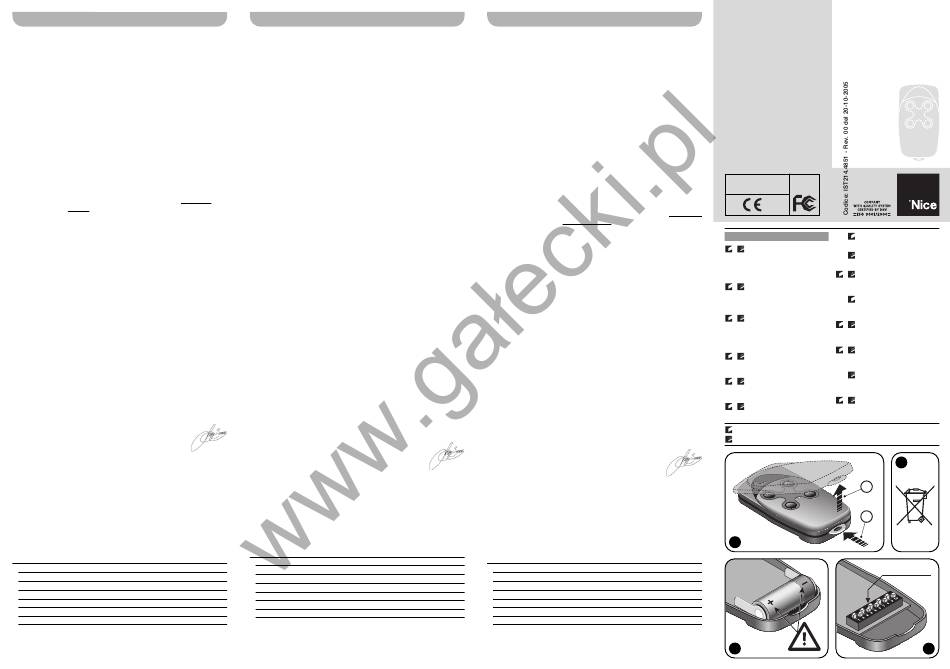

Instructions and warnings Flo
for the fitter
Istruzioni e avvertenze
per l'installatore
Instructions et recomman-
Transmitter
dations pour l'installateur
Instrucciones y adverten-
cias para el instalador
Anweisungen und Hin-
weise für den installateur
.
Instrukcje i ostrzezenia
dla instalatora
Aanwijzingen en aanbeve-
lingen bestemd voor de
installateur
IC
Canada: Usa:
Eu: 0682
Headquarter Nice España Madrid
www.niceforyou.com
Tel. +34.9.16.16.33.00
Nice SpA
Oderzo TV Italia Nice España Barcelona
Tel. +39.0422.85.38.38 Tel. +34.9.35.88.34.32
Nice in Italy Nice Polska
Pruszków
Nice Padova Tel. +48.22.728.33.22
Sarmeola di
Rubano PD Italia Nice Belgium
Tel. +39.049.89.78.93.2 Leuven (Heverlee)
Tel. +32.(0)16.38.69.00
Nice Roma
Roma Italia Nice UK
Tel. +39.06.72.67.17.61 Chesterfield
Tel. +44.87.07.55.30.10
Nice in the World
Nice Romania
Nice France Cluj Napoca
Buchelay Tel. +40.264.45.31.27
Tel. +33.(0)1.30.33.95.95
Nice Deutschland
Nice Rhône-Alpes Gelnhausen-Hailer
Decines Charpieu France Tel. +49.60.51.91.52-0
Tel. +33.(0)4.78.26.56.53
Nice China
Nice France Sud Shanghai
Aubagne France Tel. +86.21.575.701.46
Tel. +33.(0)4.42.62.42.52 +86.21.575.701.45
Nice Gate is the doors and gate automation division of Nice.
Nice Screen is the rolling shutters and awnings automation division of Nice.
D
2
1
A
DIP switch
Type: 12V DC
B
23A
C
