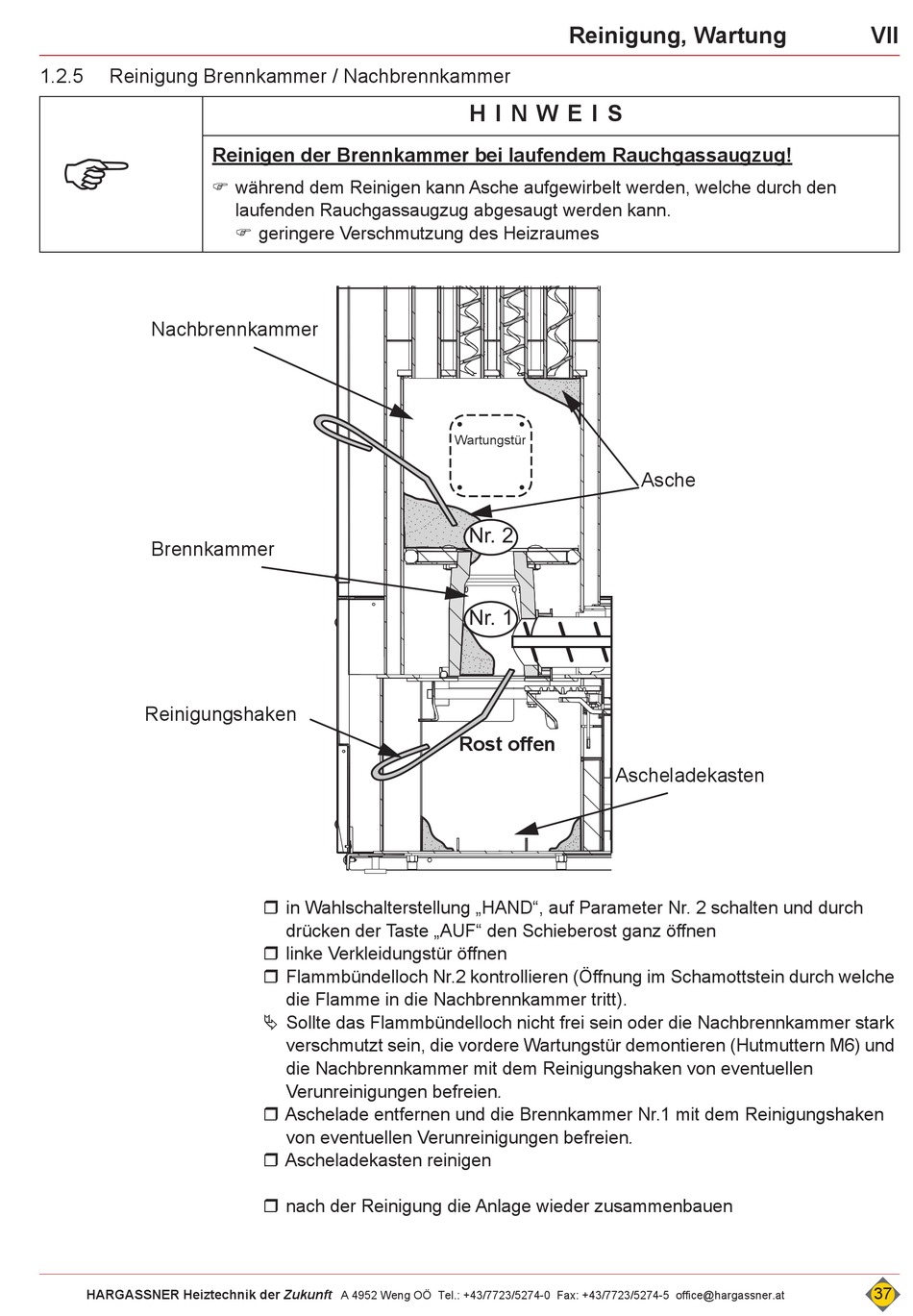

Reinigung Brennkammer / Nachbrennkammer - Hargassner Classic 22 Bedienungsanleitung

1.2.5

Reinigung Brennkammer / Nachbrennkammer


Reinigen der Brennkammer bei laufendem Rauchgassaugzug!
 während dem Reinigen kann Asche aufgewirbelt werden, welche durch den
Nachbrennkammer
Brennkammer
Reinigungshaken
HARGASSNER Heiztechnik der Zukunft
laufenden Rauchgassaugzug abgesaugt werden kann.
 geringere Verschmutzung des Heizraumes
 in Wahlschalterstellung „HAND", auf Parameter Nr. 2 schalten und durch
drücken der Taste „AUF" den Schieberost ganz öffnen
 linke Verkleidungstür öffnen
 Flammbündelloch Nr.2 kontrollieren (Öffnung im Schamottstein durch welche
die Flamme in die Nachbrennkammer tritt).
 Sollte das Flammbündelloch nicht frei sein oder die Nachbrennkammer stark
verschmutzt sein, die vordere Wartungstür demontieren (Hutmuttern M6) und
die Nachbrennkammer mit dem Reinigungshaken von eventuellen
Verunreinigungen befreien
 Aschelade entfernen und die Brennkammer Nr.1 mit dem Reinigungshaken
von eventuellen Verunreinigungen befreien
 Ascheladekasten reinigen
 nach der Reinigung die Anlage wieder zusammenbauen
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
Reinigung, Wartung
H I N W E I S
Wartungstür
Nr. 2
Nr. 1
Rost offen
Ascheladekasten
.
Asche
.
VII
37
