Gerätebeschreibung MV4-670-TA1/2, MV4-690-TA1/2
3-12

5 Montageanweisung

5.1

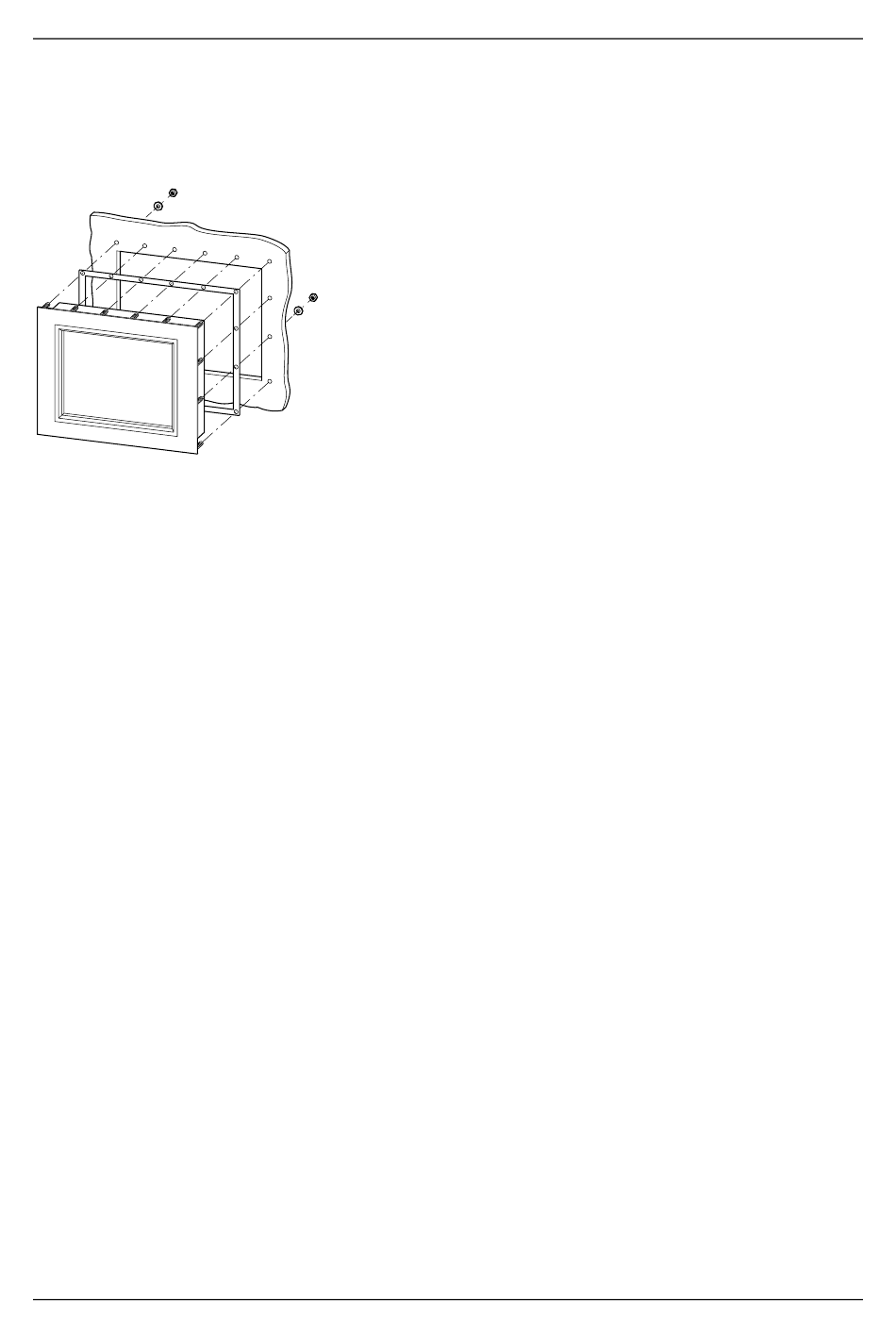

Montage nach Schutzart IP65

Zur Gewährung der Dichtigkeit gemäß Schutzart IP65 ist bei der Montage besondere Sorgfalt erforderlich.
1. Die Frontdichtung von hinten, über die Haube des Gerätes auf die Befestigungsbolzen schieben.
2. Das Gerät von vorne in den Gehäuseausschnitt setzen.
3. Die Frontdichtung muss zwischen Frontplatte und Frontblende eben und gleichmässig aufliegen.
4. Die Muttern müssen gleichmässig und zuverlässig festgedreht werden.
5. Die Frontdichtung auf richtige Position und auf zuverlässige Pressung prüfen.
Allgemeine Montagehinweise beachten (→ Kap. 4.1).
Moeller
07/01 AWB-C2700-1347D
