2D-Laserscanner
Produktbeschreibung
MultiPort

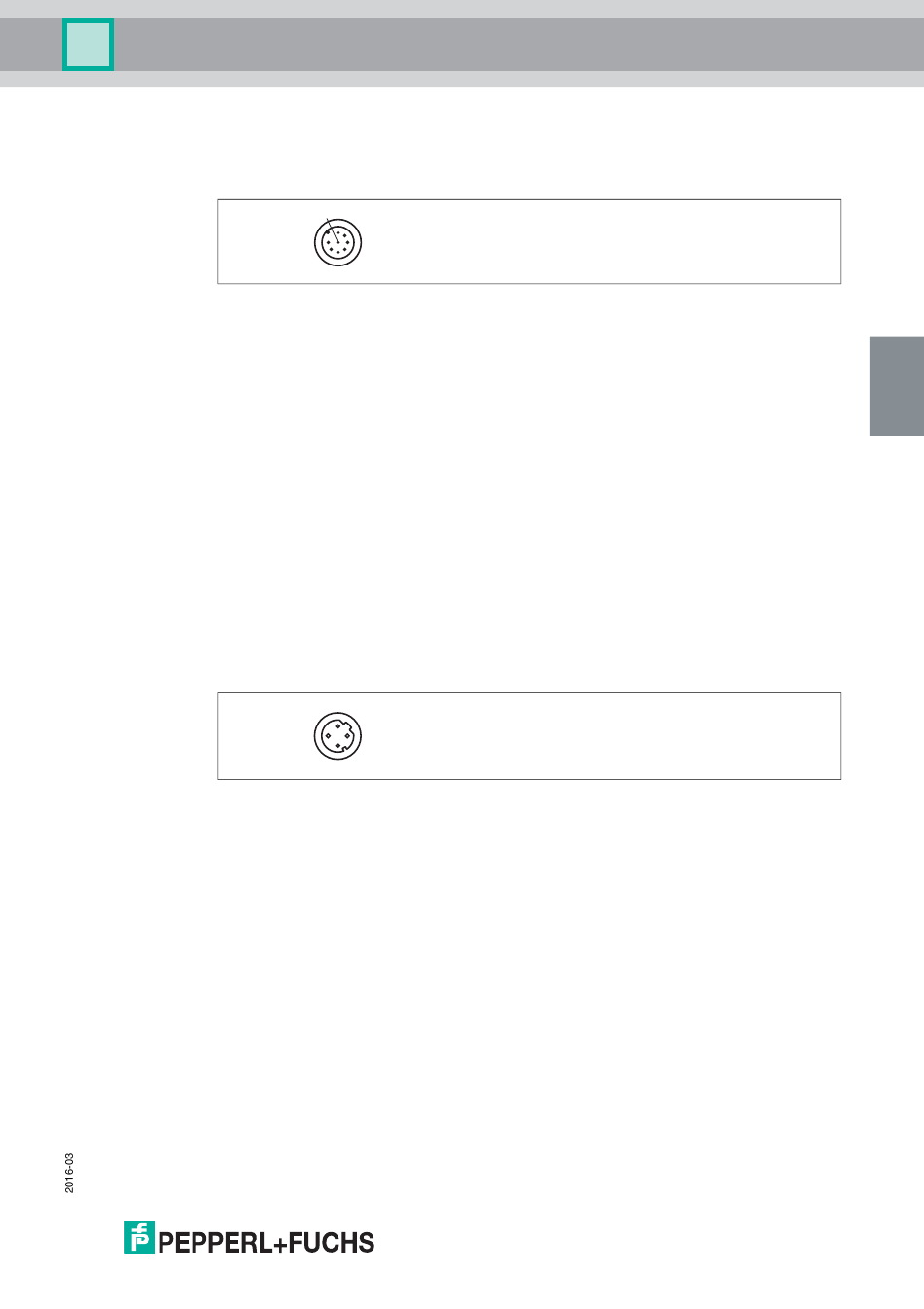

An der Gehäuserückseite befindet sich ein 8-poliger M12-Stecker. Hier befinden
sich die Inputs/Outputs 3 und 4
1
DNC (Do not connect)
2
DNC (Do not connect)
3
DNC (Do not connect)
4
I/Q3
5
I/Q4
6
DNC (Do not connect)
7
DNC (Do not connect)
8
DNC (Do not connect)
Alle Pins mit "DNC (Do not connect)" dürfen nicht angeschlossen werden!
Schnittstelle:
An der Gehäuserückseite befindet sich eine 4-polige M12-Buchse für den
Anschluss der Ethernet-Schnittstelle. Die Pinbelegung entnehmen Sie der
folgenden Grafik:
Abbildung 3.3 Anschlussbelegung Ethernet
1
TD+
2
RD+
3
TD-
4
RD-
Das Steckergehäuse liegt auf dem Schirm.
3.3
Lieferumfang
Im Lieferumfang sind enthalten:
2D-Laserscanner R2000
■
Kurzanleitung
■
Schutzkappe für MultiPort und Ethernet
■
3 x Zylinderschrauben M5 x 10
■
3 x Unterlegscheiben Größe 5
■
1
8
7
6
2
3
5
4
1
4
2
3
DE
DE - 5
