2D-Laserscanner

Produktbeschreibung

3
3.1
DE
3.2
4 - DE
Produktbeschreibung

Anzeigen und Bedienelemente

7
6
5

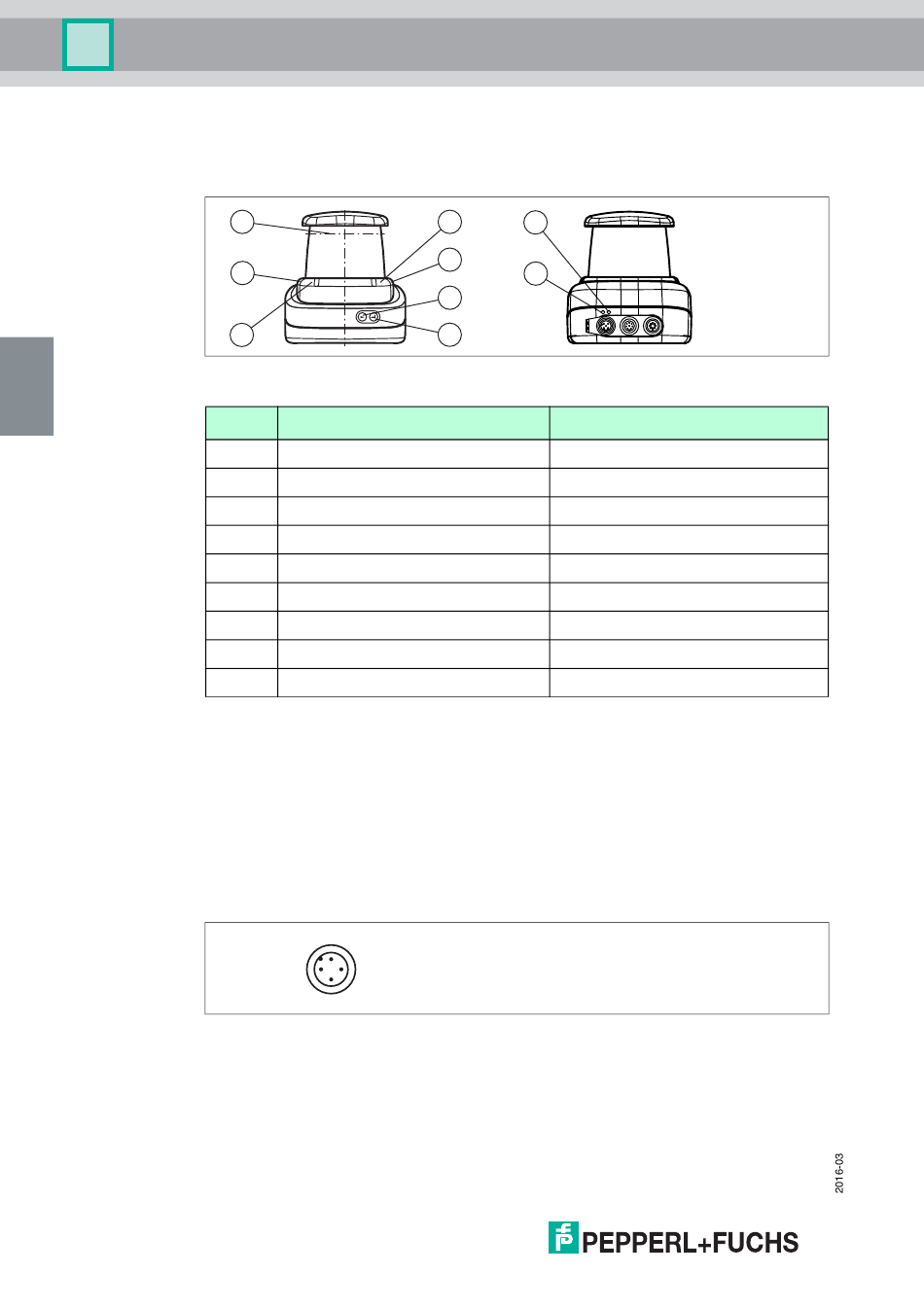

Abbildung 3.1 Anzeigen und Bedienelemente
Nr. Bezeichnung
1 Betriebsanzeige
2 Erroranzeige
3 Menütaste "Weiter"
4 Menütaste "Return"
5 Q2 - Ein-/Ausgang 2
6 Q1 - Ein-/Ausgang 1
7 Laseraustritt
8 Ethernet-Link Anzeige
9 Ethernet-Aktivität Anzeige
Tabelle 3.1 Anzeigen und Bedienelemente
Schnittstellen und Anschlüsse
Folgende Geräteanschlüsse befinden sich an allen Geräten:
Spannungsversorgung
An der Gehäuserückseite befindet sich ein 4-poliger M12-Stecker für den
Anschluss der Spannungsversorgung. Die Pinbelegung entnehmen Sie der
folgenden Grafik:
1
2 4
3
Abbildung 3.2 Anschlussbelegung Spannungsversorgung
1 24 V Versorgung
2 I/Q2
3 Masse (GND)
4 I/Q1
1 8
2
9
3
4
Farbe
grün
rot
gelb
gelb
grün
gelb
