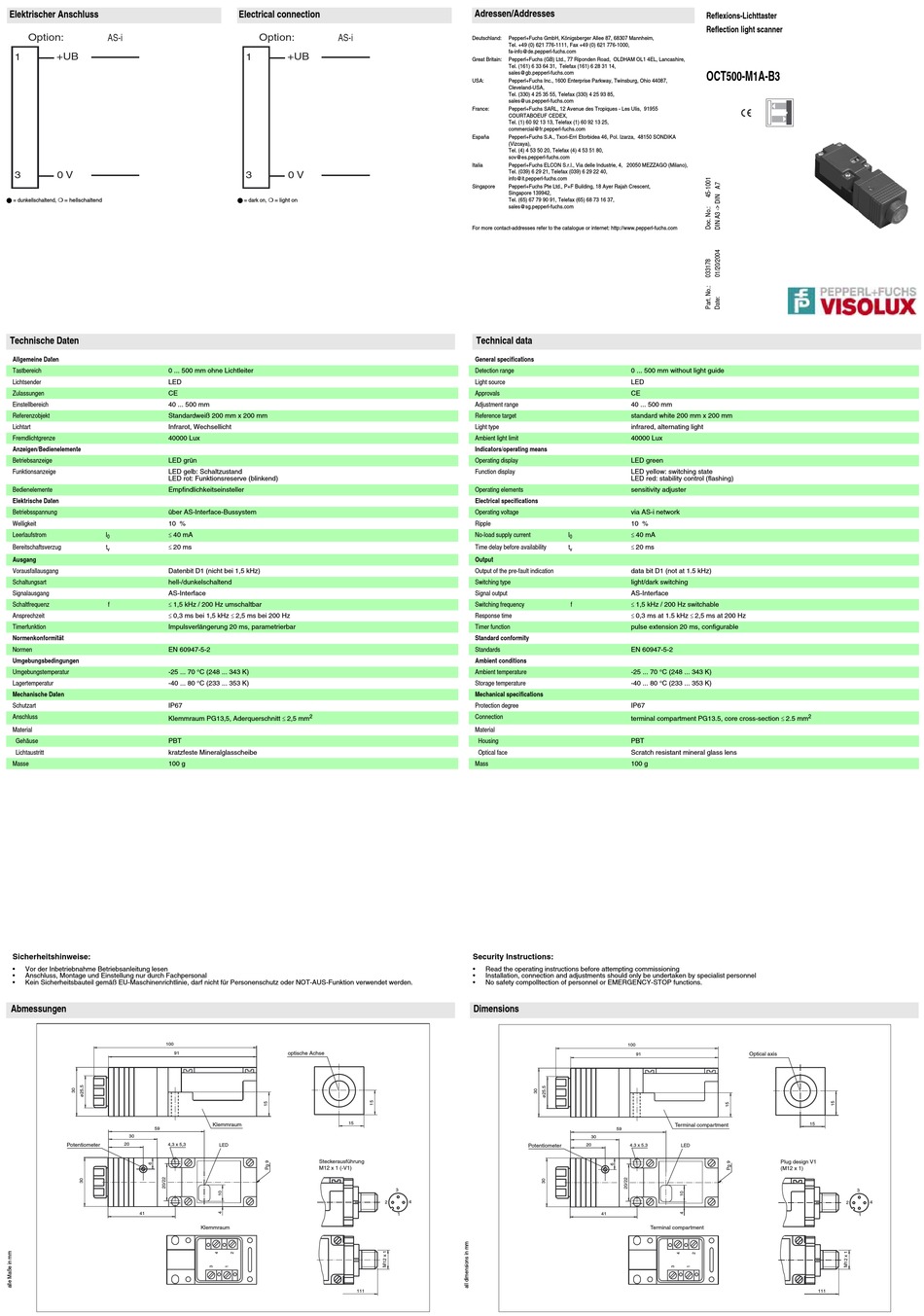

Pepperl+Fuchs OCT500-M1A-B3 Kurzanleitung

Elektrischer Anschluss
Option: AS-i
+UB
1
3 0 V
! = dunkellschaltend, " = hellschaltend
Technische Daten
Allgemeine Daten
Tastbereich 0 ... 500 mm ohne Lichtleiter
Lichtsender LED
Zulassungen CE
Einstellbereich 40 ... 500 mm
Referenzobjekt Standardweiß 200 mm x 200 mm
Lichtart Infrarot, Wechsellicht
Fremdlichtgrenze 40000 Lux
Anzeigen/Bedienelemente
Betriebsanzeige LED grün
Funktionsanzeige LED gelb: Schaltzustand
LED rot: Funktionsreserve (blinkend)
Bedienelemente Empfindlichkeitseinsteller
Elektrische Daten
Betriebsspannung über AS-Interface-Bussystem
Welligkeit 10 %
≤ 40 mA
Leerlaufstrom I
0
≤ 20 ms
Bereitschaftsverzug t
v
Ausgang
Vorausfallausgang Datenbit D1 (nicht bei 1,5 kHz)
Schaltungsart hell-/dunkelschaltend
Signalausgang AS-Interface
≤ 1,5 kHz / 200 Hz umschaltbar
Schaltfrequenz f
≤ 0,3 ms bei 1,5 kHz ≤ 2,5 ms bei 200 Hz
Ansprechzeit
Timerfunktion Impulsverlängerung 20 ms, parametrierbar
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (248 ... 343 K)
Lagertemperatur -40 ... 80 °C (233 ... 353 K)
Mechanische Daten
Schutzart IP67
Anschluss Klemmraum PG13,5, Aderquerschnitt ≤ 2,5 mm
Material
Gehäuse PBT
Lichtaustritt kratzfeste Mineralglasscheibe
Masse 100 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.
Abmessungen
100
91
59
30
Potentiometer 20 4,3 x 5,3
41
Electrical connection
Option: AS-i
+UB
1
3 0 V
! = dark on, " = light on
2
optische Achse
15
Klemmraum
LED
Steckerausführung
M12 x 1 (-V1)
Klemmraum
111
Adressen/Addresses
Deutschland: Pepperl+Fuchs GmbH, Königsberger Allee 87, 68307 Mannheim,
Tel. +49 (0) 621 776-1111, Fax +49 (0) 621 776-1000,
fa-info@de.pepperl-fuchs.com
Great Britain: Pepperl+Fuchs (GB) Ltd., 77 Riponden Road, OLDHAM OL1 4EL, Lancashire,
Tel. (161) 6 33 64 31, Telefax (161) 6 28 31 14,
sales@gb.pepperl-fuchs.com
USA: Pepperl+Fuchs Inc., 1600 Enterprise Parkway, Twinsburg, Ohio 44087,
Cleveland-USA,
Tel. (330) 4 25 35 55, Telefax (330) 4 25 93 85,
sales@us.pepperl-fuchs.com
France: Pepperl+Fuchs SARL, 12 Avenue des Tropiques - Les Ulis, 91955
COURTABOEUF CEDEX,
Tel. (1) 60 92 13 13, Telefax (1) 60 92 13 25,
commercial@fr.pepperl-fuchs.com
España Pepperl+Fuchs S.A., Txori-Erri Etorbidea 46, Pol. Izarza, 48150 SONDIKA
(Vizcaya),
Tel. (4) 4 53 50 20, Telefax (4) 4 53 51 80,
sov@es.pepperl-fuchs.com
Italia Pepperl+Fuchs ELCON S.r.l., Via delle Industrie, 4, 20050 MEZZAGO (Milano),
Tel. (039) 6 29 21, Telefax (039) 6 29 22 40,
info@it.pepperl-fuchs.com
Singapore Pepperl+Fuchs Pte Ltd., P+F Building, 18 Ayer Rajah Crescent,
Singapore 139942,
Tel. (65) 67 79 90 91, Telefax (65) 68 73 16 37,
sales@sg.pepperl-fuchs.com
For more contact-addresses refer to the catalogue or internet: http://www.pepperl-fuchs.com
Technical data
General specifications
Detection range
Light source
Approvals
Adjustment range
Reference target
Light type
Ambient light limit
Indicators/operating means
Operating display
Function display
Operating elements
Electrical specifications
Operating voltage
Ripple
No-load supply current
Time delay before availability
Output
Output of the pre-fault indication
Switching type
Signal output
Switching frequency
Response time
Timer function
Standard conformity
Standards
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Optical face
Mass
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• No safety compolltection of personnel or EMERGENCY-STOP functions.
Dimensions
Potentiometer
3
2 4
1
Reflexions-Lichttaster
Reflection light scanner
OCT500-M1A-B3
0 ... 500 mm without light guide
LED
CE
40 ... 500 mm
standard white 200 mm x 200 mm
infrared, alternating light
40000 Lux
LED green
LED yellow: switching state
LED red: stability control (flashing)
sensitivity adjuster
via AS-i network
10 %
≤ 40 mA
I
0
≤ 20 ms
t
v
data bit D1 (not at 1.5 kHz)
light/dark switching
AS-Interface
≤ 1,5 kHz / 200 Hz switchable
f
≤ 0,3 ms at 1.5 kHz ≤ 2,5 ms at 200 Hz
pulse extension 20 ms, configurable
EN 60947-5-2
-25 ... 70 °C (248 ... 343 K)
-40 ... 80 °C (233 ... 353 K)
IP67
terminal compartment PG13.5, core cross-section ≤ 2.5 mm
PBT
Scratch resistant mineral glass lens
100 g
100
91
Terminal compartment
59
30
20
4.3 x 5.3 LED
41
Terminal compartment
2
Optical axis
15
Plug design V1
(M12 x 1)
3
4
2
1
111
