ist empfehlenswert, Korrekturen vorzunehmen, wann immer sich ein verläßlicher Index bietet (wie z.B.
Höhenangaben in Karten oder auf Gipfeln). * Grundkenntnisse über die Höhenlage Ihres Hauses, öffentli-
cher Einrichtungen etc. sind nützliche Informationen für die Korrektur.
Korrektur der Höhe
Wählen Sie zunächst in der Hauptbetriebsart die Anzeige
Drücken Sie die Einstelltaste, wenn die Geschwindigkeit null ist, und die Korrekturbetriebsart ist aktiviert
(Abb. 13). Durch Betätigen der S/S-Taste wird der Zahlenwert erhöht, und durch Betätigen der
Betriebsartentaste nimmt er ab. Um den Zahlenwert schnell nach oben oder nach unten zu verändern, halten
Sie die jeweilige Taste gedrückt. Stellen Sie die Zahl auf die korrekte Höhe ein, und betätigen Sie die
Einstelltaste, um den Vorgang zu beenden.
WIE SIE DEN FAHRRADCOMPUTER BENUTZEN
Parallel
Abb.16
Markierungslinie
Magnet
des Sensors
Geschwindigkeits-
sensor
ca. 2 mm
Abb.19
, indem Sie die Betriebsartentaste betätigen.

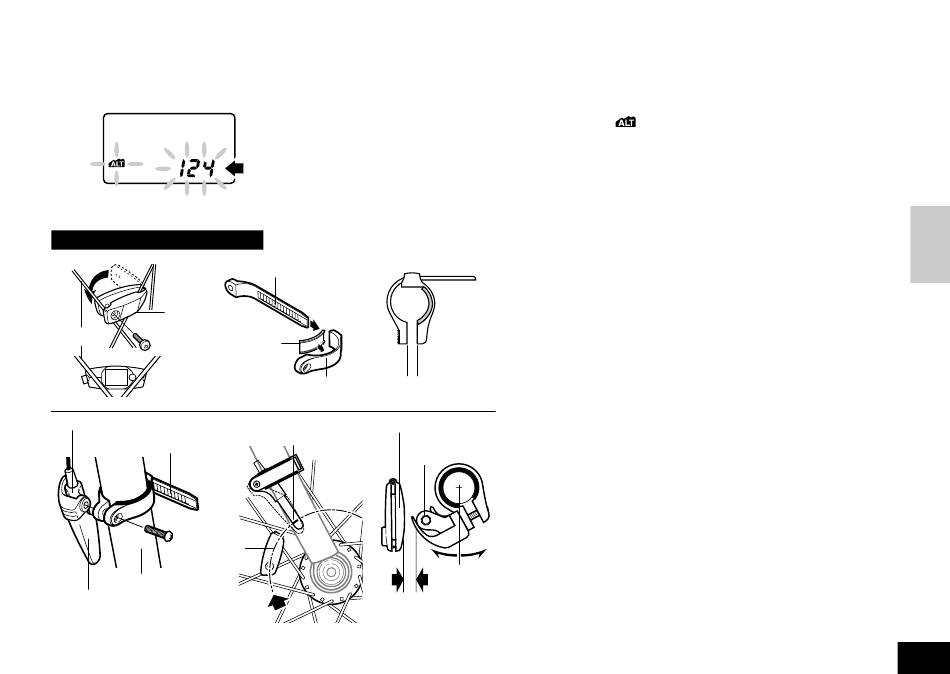

1. Montage des Gerätes am Fahrrad
• Befestigen Sie den Magneten an den rechten Speichen des Vorder-
rades. Die Speichen müssen einwandfrei durch die Innenseite des
Magneten laufen (wie in Abb. 14 dargestellt).
• Befestigen Sie den Geschwindigkeitssensor und die Sensor-
halterung mit den Sensor-Befestigungsschellen A/B an der rechten
Seite der Vorderradgabel. Wählen Sie hierzu die Schelle, die dem
Durchmesser der Gabel entspricht (Größe S für einen Durchmesser
bis 24 mm, L bei Äbergrößen).
1. Band B in den Schlitz von Band A schieben und die Gummiunter-
lage entlang der Innenseite des Bandes A (Abb. 15) führen. Die
Länge angleichen, damit die Schraubbefestigungsteile beim
Montieren an der Gabel parallel zueinander liegen (Abb. 16).
*Um das Band B aus Band A herausziehen zu können, fest daran
ziehen.
2. Die angeglichenen Bänder mit dem Sensor und der Sensor-
halterung an der Gabel befestigen und dabei die Schraube nach
und nach leicht festziehen (Abb. 17).
3. Das Zentrum des Magneten und die Markierungslinie des
Sensors aufeinander ausrichten (Abb. 18) und sicherstellen, daß
zwischen Magnet und Sensor 2mm Abstand sind (Abb. 19). So-
dann die Schraube festziehen. Den überstehenden Teil des
