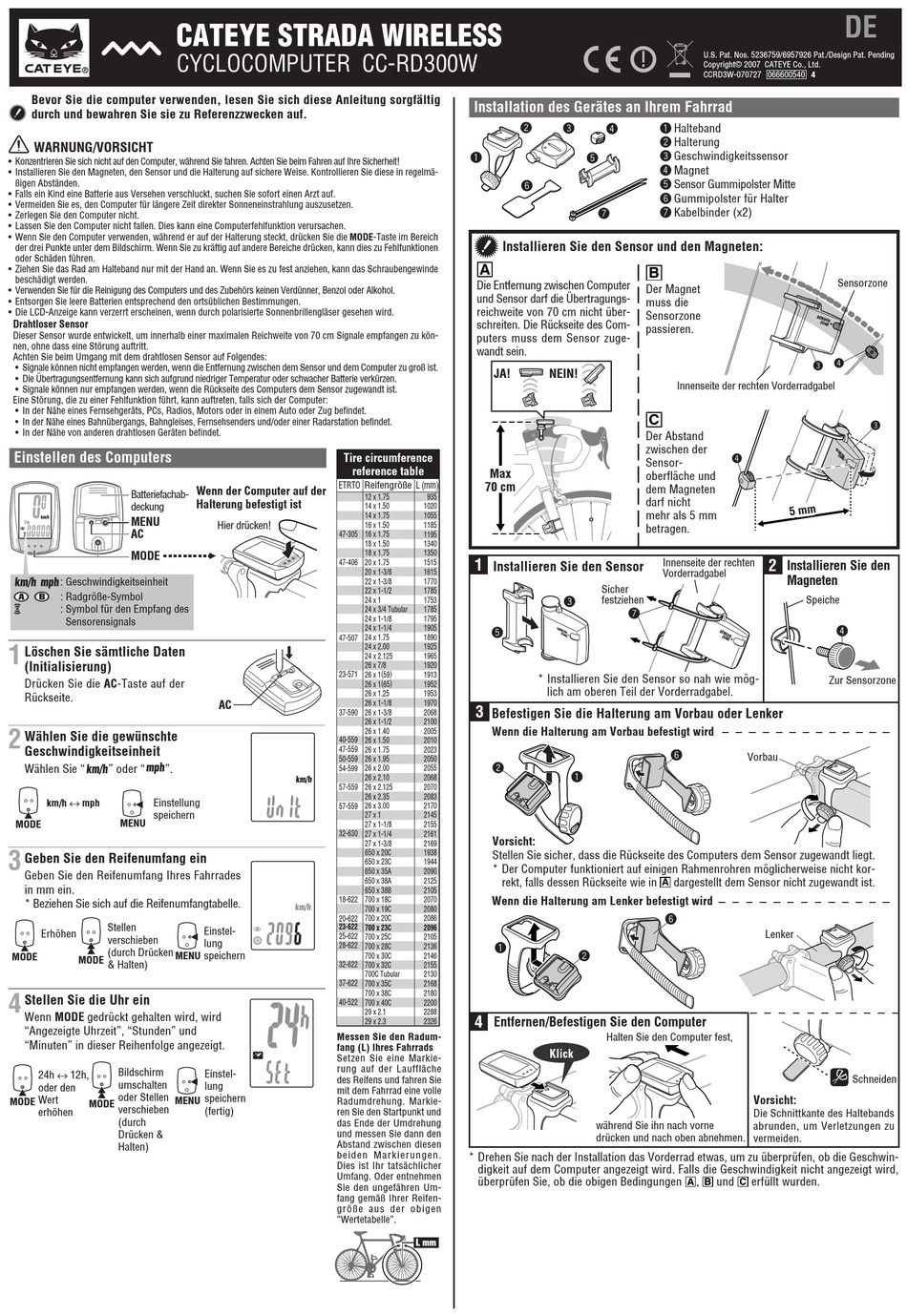

CATEYE STRADA WIRELESS
CYCLOCOMPUTER CC-RD300W
Bevor Sie die computer verwenden, lesen Sie sich diese Anleitung sorgfältig
durch und bewahren Sie sie zu Referenzzwecken auf.
WARNUNG/VORSICHT
• Konzentrieren Sie sich nicht auf den Computer, während Sie fahren. Achten Sie beim Fahren auf Ihre Sicherheit!
• Installieren Sie den Magneten, den Sensor und die Halterung auf sichere Weise. Kontrollieren Sie diese in regelmä-
ßigen Abständen.
• Falls ein Kind eine Batterie aus Versehen verschluckt, suchen Sie sofort einen Arzt auf.
• Vermeiden Sie es, den Computer für längere Zeit direkter Sonneneinstrahlung auszusetzen.
• Zerlegen Sie den Computer nicht.
• Lassen Sie den Computer nicht fallen. Dies kann eine Computerfehlfunktion verursachen.
• Wenn Sie den Computer verwenden, während er auf der Halterung steckt, drücken Sie die MODE-Taste im Bereich
der drei Punkte unter dem Bildschirm. Wenn Sie zu kräftig auf andere Bereiche drücken, kann dies zu Fehlfunktionen
oder Schäden führen.
• Ziehen Sie das Rad am Halteband nur mit der Hand an. Wenn Sie es zu fest anziehen, kann das Schraubengewinde
beschädigt werden.
• Verwenden Sie für die Reinigung des Computers und des Zubehörs keinen Verdünner, Benzol oder Alkohol.
• Entsorgen Sie leere Batterien entsprechend den ortsüblichen Bestimmungen.
• Die LCD-Anzeige kann verzerrt erscheinen, wenn durch polarisierte Sonnenbrillengläser gesehen wird.
Drahtloser Sensor
Dieser Sensor wurde entwickelt, um innerhalb einer maximalen Reichweite von 70 cm Signale empfangen zu kön-
nen, ohne dass eine Störung auftritt.
Achten Sie beim Umgang mit dem drahtlosen Sensor auf Folgendes:
• Signale können nicht empfangen werden, wenn die Entfernung zwischen dem Sensor und dem Computer zu groß ist.
• Die Übertragungsentfernung kann sich aufgrund niedriger Temperatur oder schwacher Batterie verkürzen.
• Signale können nur empfangen werden, wenn die Rückseite des Computers dem Sensor zugewandt ist.
Eine Störung, die zu einer Fehlfunktion führt, kann auftreten, falls sich der Computer:
• In der Nähe eines Fernsehgeräts, PCs, Radios, Motors oder in einem Auto oder Zug befindet.
• In der Nähe eines Bahnübergangs, Bahngleises, Fernsehsenders und/oder einer Radarstation befindet.
• In der Nähe von anderen drahtlosen Geräten befindet.
Einstellen des Computers
Batteriefachab-
deckung
MENU
AC
MODE
: Geschwindigkeitseinheit
: Radgröße-Symbol
: Symbol für den Empfang des
Sensorensignals
1
Löschen Sie sämtliche Daten
(Initialisierung)
Drücken Sie die AC-Taste auf der
Rückseite.
2
Wählen Sie die gewünschte
Geschwindigkeitseinheit
Wählen Sie "
" oder "
".
km/h ↔ mph
Einstellung
speichern
MENU
MENU
MODE
MODE
3
Geben Sie den Reifenumfang ein
Geben Sie den Reifenumfang Ihres Fahrrades
in mm ein.
* Beziehen Sie sich auf die Reifenumfangtabelle.
Stellen
Erhöhen
verschieben
(durch Drücken
MODE
MENU
MENU
MENU
MODE
MODE
MODE
MODE
MODE
& Halten)
4
Stellen Sie die Uhr ein
Wenn MODE gedrückt gehalten wird, wird
"Angezeigte Uhrzeit", "Stunden" und
"Minuten" in dieser Reihenfolge angezeigt.
Bildschirm
↔
24h
12h,
umschalten
oder den
oder Stellen
Wert
MODE
MODE
MODE
MENU
MENU
MODE
MODE
verschieben
erhöhen
(durch
Drücken &
Halten)
Tire circumference
reference table
ETRTO
Reifengröße
Wenn der Computer auf der
12 x 1.75
Halterung befestigt ist
14 x 1.50
14 x 1.75
Hier drücken!
16 x 1.50
47-305
16 x 1.75
18 x 1.50
18 x 1.75
20 x 1.75
47-406
20 x 1-3/8
22 x 1-3/8
22 x 1-1/2
24 x 1
24 x 3/4 Tubular
24 x 1-1/8
24 x 1-1/4
24 x 1.75
47-507
24 x 2.00
24 x 2.125
26 x 7/8
26 x 1 ( 59 )
23-571
26 x 1 ( 65 )
26 x 1.25
AC
26 x 1-1/8
37-590
26 x 1-3/8
26 x 1-1/2
26 x 1.40
40-559
26 x 1.50
47-559
26 x 1.75
50-559
26 x 1.95
54-599
26 x 2.00
26 x 2.10
57-559
26 x 2.125
26 x 2.35
57-559
26 x 3.00
27 x 1
27 x 1-1/8
32-630
27 x 1-1/4
27 x 1-3/8
650 x 20C
650 x 23C
650 x 35A
650 x 38A
650 x 38B
700 x 18C
18-622
700 x 19C
20-622
700 x 20C
23-622
700 x 23C
Einstel-
25-622
700 x 25C
lung
28-622
700 x 28C
speichern
700 x 30C
32-622
700 x 32C
700C Tubular
37-622
700 x 35C
700 x 38C
40-522
700 x 40C
29 x 2.1
29 x 2.3
Messen Sie den Radum-
fang (L) Ihres Fahrrads
Setzen Sie eine Markie-
rung auf der Lauffläche
Einstel-
des Reifens und fahren Sie
lung
mit dem Fahrrad eine volle
speichern
Radumdrehung. Markie-
(fertig)
ren Sie den Startpunkt und
das Ende der Umdrehung
und messen Sie dann den
Abstand zwischen diesen
beiden Markierungen.
Dies ist Ihr tatsächlicher
Umfang. Oder entnehmen
Sie den ungefähren Um-
fang gemäß Ihrer Reifen-
größe aus der obigen
"Wertetabelle".
Installation des Gerätes an Ihrem Fahrrad
2
3
1
5
6
Installieren Sie den Sensor und den Magneten:
A
Die Entfernung zwischen Computer
und Sensor darf die Übertragungs-
reichweite von 70 cm nicht über-
schreiten. Die Rückseite des Com-
puters muss dem Sensor zuge-
wandt sein.
JA!
NEIN!
Max
L (mm)
70 cm
935
1020
1055
1185
1195
1340
1350
1515
1
Installieren Sie den Sensor
1615
1770
1785
3
1753
1785
1795
1905
5
1890
1925
1965
1920
1913
* Installieren Sie den Sensor so nah wie mög-
1952
lich am oberen Teil der Vorderradgabel.
1953
1970
3
Befestigen Sie die Halterung am Vorbau oder Lenker
2068
2100
2005
Wenn die Halterung am Vorbau befestigt wird
2010
2023
2050
2
2055
1
2068
2070
2083
2170
2145
2155
2161
Vorsicht:
2169
1938
Stellen Sie sicher, dass die Rückseite des Computers dem Sensor zugewandt liegt.
1944
* Der Computer funktioniert auf einigen Rahmenrohren möglicherweise nicht kor-
2090
2125
rekt, falls dessen Rückseite wie in
2105
2070
Wenn die Halterung am Lenker befestigt wird
2080
2086
2096
2105
1
2136
2
2146
2155
2130
2168
2180
2200
2288
4
Entfernen/Befestigen Sie den Computer
2326
Klick
* Drehen Sie nach der Installation das Vorderrad etwas, um zu überprüfen, ob die Geschwin-
digkeit auf dem Computer angezeigt wird. Falls die Geschwindigkeit nicht angezeigt wird,
überprüfen Sie, ob die obigen Bedingungen
L mm
U.S. Pat. Nos. 5236759/6957926 Pat./Design Pat. Pending
Copyright© 2007 CATEYE Co., Ltd.
CCRD3W-070727 066600540 4
4
1 Halteband
2 Halterung
3 Geschwindigkeitssensor
4 Magnet
5 Sensor Gummipolster Mitte
6 Gummipolster für Halter
7 Kabelbinder (x2)
7
B
Der Magnet
muss die
Sensorzone
passieren.
Innenseite der rechten Vorderradgabel
C
Der Abstand
zwischen der
4
Sensor-
oberfläche und
dem Magneten
darf nicht
mehr als 5 mm
betragen.
Innenseite der rechten
Vorderradgabel
Sicher
festziehen
7
6
Vorbau
dargestellt dem Sensor nicht zugewandt ist.
A
6
Lenker
Halten Sie den Computer fest,
Vorsicht:
Die Schnittkante des Haltebands
während Sie ihn nach vorne
abrunden, um Verletzungen zu
drücken und nach oben abnehmen.
vermeiden.
,
und
erfüllt wurden.
A
B
C
DE
Sensorzone
4
3
3
2
Installieren Sie den
Magneten
Speiche
4
Zur Sensorzone
Schneiden
