Elektrischer Anschluss
WARNUNG
Trennen Sie das Gerät von der Stromversorgung.
-
Das Gerät muss von einem qualifizierten Techniker installiert werden, der die geltenden Sicherheits-
-
und Installationsrichtlinien genau kennt.
-
Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden, die durch
Missachten der in diesem Kapitel aufgeführten Richtlinien entstehen.
-
Das Stromkabel muss lang genug sein, um das Kochfeld von der Arbeitsplatte entfernen zu können.
-
Die Spannung auf dem Typenschild an der Geräteunterseite muss der Spannung des Stromnetzes in
Ihrer Wohnung entsprechen.
-
Verwenden Sie keine Verlängerungskabel.

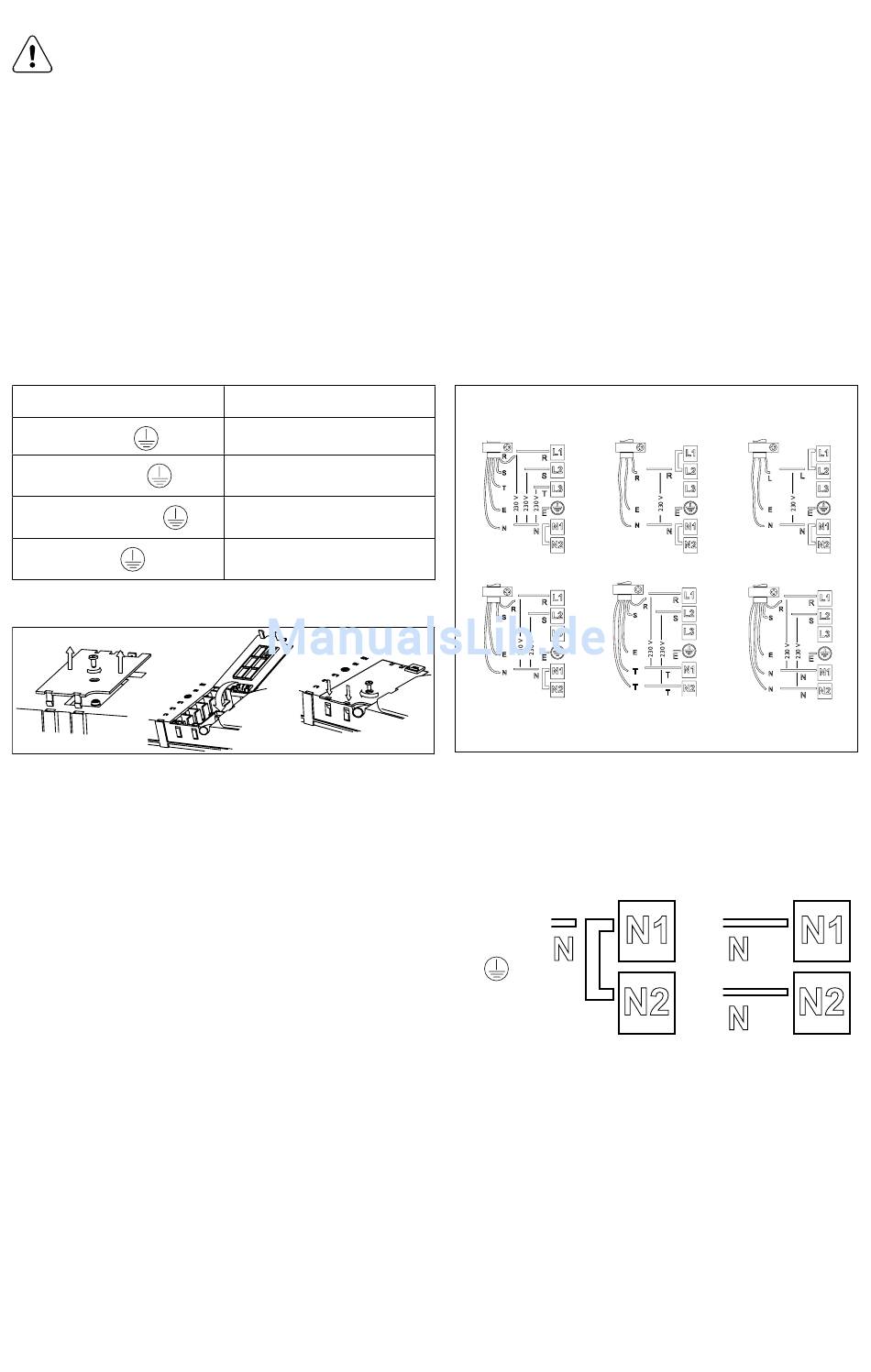

Anschluss an Klemmenleiste
Verwenden Sie für den elektrischen Anschluss ein Kabel vom Typ H05RR-F oder H05V2V2-F entsprechend der
Tabelle unten.
Leiter
220-240 V ~ +
220-240 V 3 ~ +
380-415 V 3 N ~ +
380-415 ~ +
A
B
Wichtig:
-
Gemäß dem Schaltplan (siehe Abbildung), behalten oder entfernen Sie die Metallbrücken zwischen den
Schrauben auf der L1-L2 und N1-N2-Klemmenleiste.
-
Wird das Netzkabel mitgeliefert, sind an diesem Anweisungen zum Anschluss zu finden.
-
Nach dem Anschluss der Kabel sicherstellen, dass alle sechs Schrauben auf der Klemmenleiste angezogen sind.
Beispiel einer vorhanden Brücke (links) oder entfernten Brücke (rechts).
Details finden Sie im Schaltplan (die Brücken können sich zwischen
L1-L2 und zwischen N1-N2 befinden).
Das gelb-grüne Erdungskabel mit der Klemme mit dem Symbol
verbinden.
Es muss länger als die anderen Kabel sein.
1. Den Deckel der Klemmenleiste (A) entfernen, die Schraube
abnehmen und den Deckel in das Scharnier der Klemmenleiste (B) einsetzen.
2. Führen Sie das Stromkabel in die Kabelklemme ein und schließen Sie die Leitungen an die Klemmenleiste an,
wie im Schaltplan in der Nähe angegeben ist.
3. Befestigen Sie das Netzkabel mit der Kabelklemme.
4. Die Abdeckung (C) schließen und diese auf dem Anschlussblock mit der zuvor entfernten Schraube
festschrauben.
Jedes Mal wenn die Stromversorgung angeschlossen wird, führt das Kochfeld für wenige Sekunden eine
automatische Überprüfung durch.
Falls das Kochfeld bereits mit einem Netzkabel ausgerüstet ist, gehen Sie gemäß den Anweisungen vor, die am
Netzkabel angegeben sind. Das Gerät durch einen mehrpoligen Trennschalter mit einer Kontaktöffnungsweite von
mindestens 3 mm mit der Stromversorgung verbinden.
Anzahl x Querschnitt
3 x 4 mm²
5 x 1,5 mm²
5 x 1,5 mm²
4 x 1,5 mm²
C
380-415 V 3 N ~
380-415 V 2N ~
11
220-240 V ~
220-240 V ~
(AU und UK)
220-240 V 3 ~
380-415 V 2N ~
(nur Belgien)
(nur NL)
