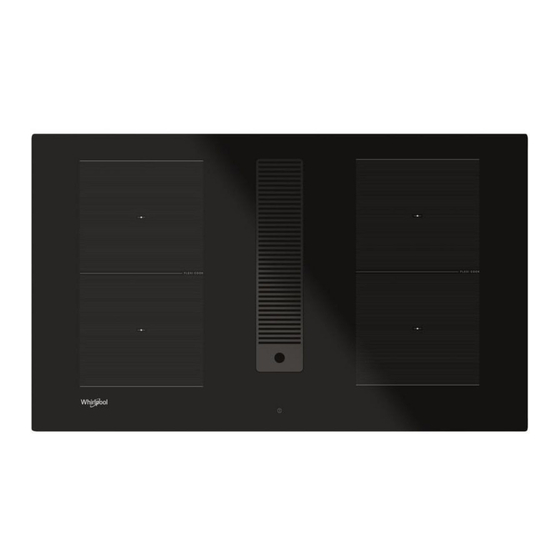

Whirlpool WVHF83BBUKIT Betriebsanleitung
Verwandte Anleitungen für Whirlpool WVHF83BBUKIT
Inhaltszusammenfassung für Whirlpool WVHF83BBUKIT
- Seite 1 Istruzioni per l'uso EN Instruction for use DE Betriebsanleitung FR Mode d'emploi NL Gebruiksaanwijzingen ES Instrucciones de uso PT Instruções de uso CS Návod k použití ET Kasutusjuhend LT Naudojimo instrukcijos LV Lietošanas instrukcija...
- Seite 2 OFF!
- Seite 3 2,8 m ø3,5x13mm 1+2 3+4 2,1 - 3 kw 2,1 - 3 kw min. Ø 120mm min. Ø 120mm 3 - 3,7 kw 1,6 - 1,85 kw 1,6 - 1,85 kw min. Ø 230mm min. Ø 120mm min. Ø 120mm ON/OFF FRONT...
- Seite 4 830mm...
- Seite 5 inst inst R6mm...
- Seite 6 515mm ≤ 110mm ≥ 30mm ≥25mm 600mm 515mm 35mm 470mm 565mm ≥100mm...
- Seite 7 V-Hz KIT WINDOW KIT WINDOW...
- Seite 10 V-Hz 380V-415V ~ 50Hz/60Hz 380V-415V ~ 50Hz/60Hz 220V-240V ~ H05V2V2-F 3G4 50Hz/60Hz OPTIONAL CONNECTION 380V-415V ~ 3N~ BROWN 50Hz/60Hz BLACK 220V 240V GREY 220V 240V 220V 240V BLUE BROWN 380V-415V ~ 2N~ 50Hz/60Hz BLACK 220V 240V GREY 220V 240V BLUE...
- Seite 11 V-Hz OPTIONAL CONNECTION 220V 240V H05V2V2-F 3G4...
- Seite 12 V-Hz Ø 7 - 9 mm Ø 11 - 14.5 mm clack! clack!
- Seite 13 inst inst inst...
- Seite 14 inst inst...
- Seite 16 X = b inst TOP GLASS X =5mm+b inst TOP GLASS TOP GLASS TOP GLASS...
- Seite 17 10.1 10.2...
- Seite 18 10.3 10.4...
- Seite 19 FRONT 10.5 ø3,5x13mm 10.6 ø3,5x13mm 12.1...
- Seite 20 FRONT 11.1...
- Seite 21 12.2 11.2...
- Seite 22 12.0 12.1...
- Seite 23 12.2...
-
Seite 55: Allgemeine Sicherheit
ALLGEMEINE SICHERHEIT Achtung! Diese Anleitungen genau einhalten: ● Das Produkt muss vor der Durchführung von Installationsarbeiten von der Stromversorgung getrennt werden. ● Die Installation oder Wartung muss von einem spezialisierten Techniker in Übereinstimmung mit den Anweisungen des Herstellers und unter Beachtung der geltenden örtlichen Sicherheitsvorschriften durchgeführt werden. - Seite 56 das Typenschild (auf dem unteren Teil des Produkts), um sicherzustellen, dass die Spannung und Leistung mit der des Netzes übereinstimmen und dass die Anschlussbuchse geeignet ist. Im Zweifelsfall einen qualifizierten Fachelektriker konsultieren. Wichtig: ● Das Kochfeld nach der Benutzung mit seiner Steuervorrichtung abschalten und sich nie auf dem Topffühler verlassen.
-
Seite 57: Die In Diesem Handbuch Aufgeführten Anleitungen Müssen Streng
wenn die Installation vollständig abgeschlossen ist. ● Hinsichtlich der technischen und sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe sind die Vorschriften der zuständigen örtlichen Behörden strikt. ● Die angesaugte Luft darf nicht in einen Kanal geleitet werden, der für die Abführung der Rauchgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, verwendet wird. -
Seite 58: Elektroanschluss
und die Installation nicht fortsetzen. ● Prüfen Sie vor der Installation die Integrität des Geräts. Sollten Beschädigungen vorhanden sein, den Händler kontaktieren und die Installation nicht fortsetzen. INSTALLATION ● Die elektrische und mechanische Installation muss von Fachpersonal durchgeführt werden. • Das Produkt ist für den Einbau in eine 2-6 cm dicke Arbeitsplatte vorgesehen, bei TOP-Installation;... - Seite 59 ● Achtung! Der Austausch des Verbindungskabels muss von dem autorisierten technischen Kundendienst oder einer Person mit ähnlicher Qualifikation durchgeführt werden. um das Gerät mit dem optionalen einphasigen Anschluss zu verbinden, müssen Sie das vorhandene Kabel entfernen und durch ein anderes Kabel (nicht im Lieferumfang enthalten) mit den folgenden Spezifikationen ersetzen: einphasiger Anschluss: Kabel H05V2V2-F 3G4.
-
Seite 60: Vorbereitung Des Möbels Zum Einbau
● Vorbereitung des Möbels zum Einbau: • Das Produkt darf nicht auf Kühlschränke, Gefrierschränke, Geschirrspüler, Öfen, Herde, Waschmaschinen und Trockner installiert werden; führen Sie alle Schneidearbeiten am Möbel aus, bevor Sie das Kochfeld einbauen und entfernen Sie sorgfältig die ganze Späne. •... -
Seite 61: Verwendung Des Gebläses/Wrasenabzugs
● Behälter zum Kochen Wichtig: Nur Töpfe verwenden, die das Zeichen tragen Um permanente Beschädigungen der Oberfläche des Kochfelds zu vermeiden, keine Behälter benutzen: • die keinen perfekt flachen Boden haben; • die aus Metall bestehen und einen emaillierten Boden haben; •... -
Seite 62: Steuerungen
STEUERUNGEN BEDIENFELD Aktivierung des Temperature Manager (Warming Funktion Function) (Temperaturmanager - Warmhaltefunkti- ON/OFF Kochfeld/ Wrasenabzug des jeweiligen Kochfelds Pause Auswahl des Kochbereichs / Display Kochbereich Key Lock (Tastensperre) Erhöhung/Senkung der Leistungsstufe und der Ge- schwindigkeit (Leistung) der Absaugung Anzeige Gebläse aktiv Anzeige der Leistungsstufe und der Geschwindig- keit (Leistung) der Absaugung Aktivierung Anzeige Filtersättigung... -
Seite 63: Was Vor Dem Beginn Zu Wissen Ist
WAS VOR DEM BEGINN ZU WISSEN EIGENSCHAFTEN DES KOCHFELDS ● Safe Activation (sichere Aktivierung) Alle Funktionen dieses Kochfelds wurden unter Beachtung Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf dem Kochfeld: Der Heizprozess startet nicht oder der strengsten Sicherheitsvorschriften geplant. Aus unterbricht sich im Falle der Abwesenheit oder Entfernung diesem Grund: der Töpfe. - Seite 64 ● Power Booster (Leistungsverstärker) Bereich mit einer Leistungsstufe zu schaffen. Diese Das Produkt ist mit einer zusätzlichen Leistungsstufe Funktion erlaubt ein gleichmäßiges Garen mit Backformen und Töpfen von bedeutenden Abmessungen. ausgestattet (über der Stufe ), die für 5 Minuten aktiv Man kann den vorderen Kochbereich in Kombination mit bleibt, danach kehrt die Leistung auf die vorhergehende dem hinteren verwenden (um zu überprüfen, welcher...
- Seite 65 Jetzt zeigt das Display (2) des hinteren linken Aktivierung: Kochbereichs (RL) abwechselnd die Symbole • Bei eingeschaltetem Kochbereich (7) drücken, auf , um anzuzeigen, dass man jetzt mit den Einstellungen dem Display (2) blinkt eine , die sich mit der im beginnen kann.
-
Seite 66: Bedienung Des Gebläses/ Wrasenabzugs
verbleibende Zeit angezeigt, am Ende des Countdown ● Power Booster (Leistungsverstärker) ertönt ein akustisches Signal. Der Wrasenabzug ist mit einer zusätzlichen Saugstufe Anmerkung: Wenn der Countdown bei unter 10 min ausgestattet, die Power Booster genannt wird. Der Power angekommen ist, erscheint im Timer ein fester Punkt nach Booster ist zeitgesteuert und dauert 5 Minuten. - Seite 67 ● Aktivierung Filtersättigungsanzeige erscheint Anmerkung: Diese Anzeige ist in der Regel abgeschaltet. • FILTER (13) drücken, leuchtet. Um sie zu aktivieren: • wieder für längere Zeit auf HOOD (11) drücken, um die Aktivierung der Anzeige der Geruchsfilter • das Wrasenabzugsfeld einschalten; •...
-
Seite 68: Wartung Kochfeld
PFLEGE Achtung! Bevor man jegliche Reinigungs- und Wartungsarbeit vornimmt, sich vergewissern, dass die Kochbereiche ausgeschaltet sind und die Kontrolllampe für die Wärme erloschen ist. Zur Wartung des Produkts siehe die Bilder am Ende der Installationsanleitung mit diesem Symbol. WARTUNG KOCHFELD ●... -
Seite 69: Entsorgung
ENTSORGUNG Das Verpackungsmaterial ist zu 100% recycelbar und mit dem Recycling-Symbol gekennzeichnet. Nutzen Sie die Restwärme Ihrer elektrischen Kochplatte gut aus, indem Sie sie einige Minuten vor Ende des Kochvorgangs ausschalten. Der Boden des Topfes oder der Pfanne sollte die elektrische Kochplatte vollständig bedecken. Wenn Sie einen Behälter verwenden, dessen Boden kleiner ist als die Kochplatte, verschwenden Sie Energie. -
Seite 70: Technische Daten
TECHNISCHE DATEN Höhe Breite Tiefe (cm) (cm) (cm) 51,5 Komponenten, die nicht zum Lieferumfang des Produkts gehören Zum Herunterladen der Sicherheitshinweise, des Benutzerhandbuchs, des Datenblatts und der Energiedaten: Besuchen Sie die Website docs.whirl- pool.eu Verwenden Sie den QR-Code Oder wenden Sie sich an den Kunden- dienst (unter der im Garantieheft angege- benen Telefonnummer). - Seite 192 LIB0196170 Ed. 10/23...
