Bulex MiPro R Installationsanleitung Seite 17

B
4
90
80
70
60
50
40
30
20
15 10 5
A Außentemperatur °C

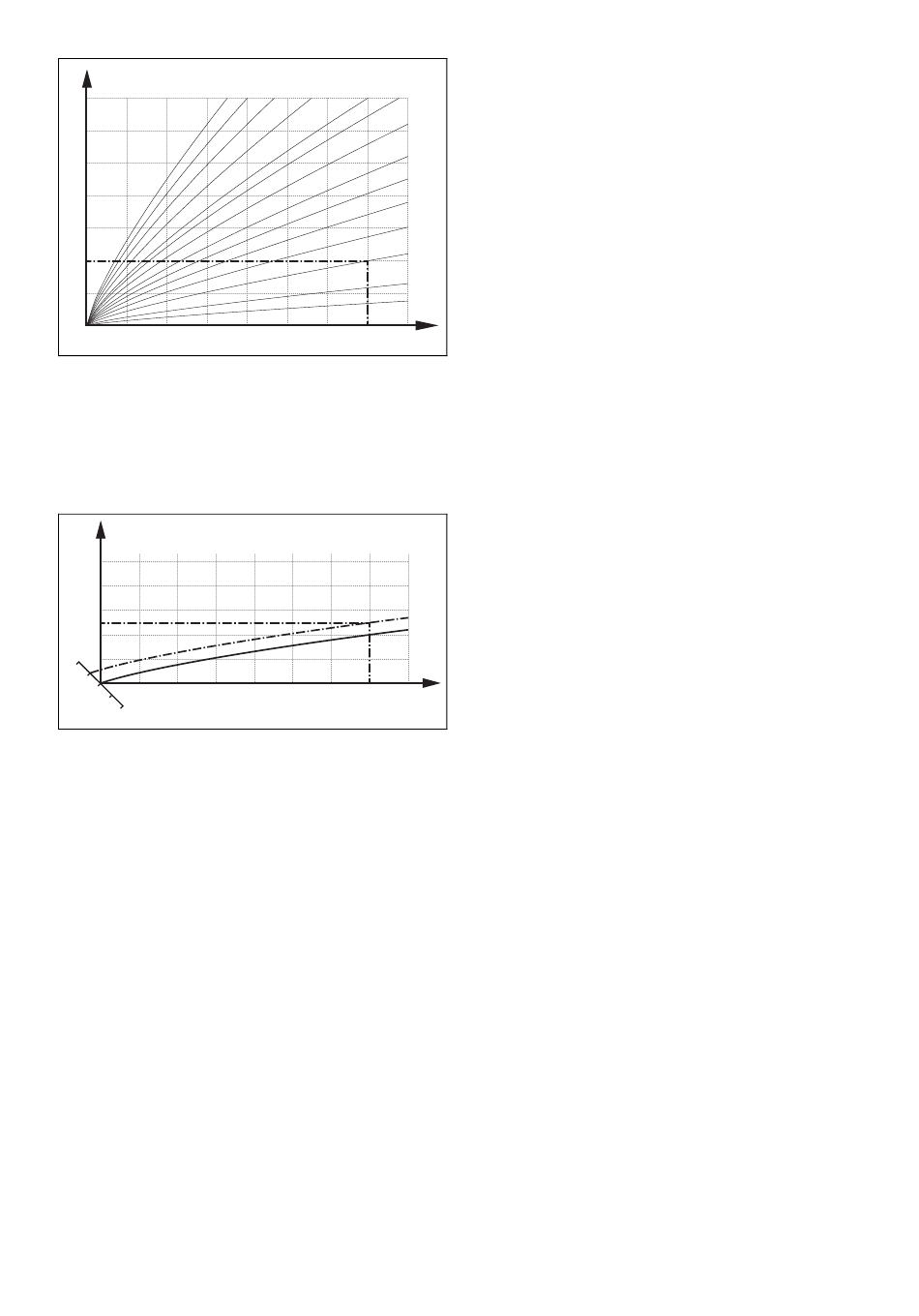

Die Abbildung zeigt die möglichen Heizkurven von 0,1 bis
4.0 für eine Raumsolltemperatur 20 °C. Wenn z. B. die Heiz-
kurve 0.4 ausgewählt ist, dann wird bei einer Außentempe-
ratur von −15 °C auf eine Vorlauftemperatur von 40 °C gere-
gelt.
B
70
60
50
40
30
22
15 10 5
20
C D
18
A Außentemperatur °C
B Vorlaufsolltemperatur
°C
Wenn die Heizkurve 0.4 ausgewählt und für die Raumsoll-
temperatur 21 °C vorgegeben ist, dann verschiebt sich die
Heizkurve wie in der Abbildung dargestellt. An der um 45°
geneigten Achse a wird die Heizkurve entsprechend dem
Wert der Raumsolltemperatur parallel verschoben. Bei einer
Außentemperatur von −15 °C sorgt die Regelung für eine
Vorlauftemperatur von 45 °C.
8.8.13 Minimale Vorlauftemperatur für Heizkreis
einstellen
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ Minimaltemperatur
–
Mit dieser Funktion können Sie einen Minimalwert für die
Vorlauftemperatur im Heizbetrieb für jeden Heizkreis an-
geben, der bei der Regelung nicht unterschritten werden
soll. Der Regler vergleicht die berechnete Vorlauftempe-
ratur mit dem eingestellten Wert für die Minimaltempera-
tur und regelt bei einer Differenz auf den größeren Wert.
0020243676_00 Installationsanleitung
3.5 3 2.5 2 1.8
1.5
1.2
1.0
0.8
0.6
0.4
0.2
0.1
0 -5 -10 -15 -20
B Vorlaufsolltemperatur
°C
0.4
0 -5 -10 -15 -20
C Raumsolltemperatur °C
D Achse a
Bedien- und Anzeigefunktionen 8
8.8.14 Maximale Vorlauftemperatur für Heizkreis
einstellen
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ Maximaltemperatur
–
Mit dieser Funktion können Sie einen Maximalwert für die
Vorlauftemperatur im Heizbetrieb für jeden Heizkreis an-
geben, der bei der Regelung nicht überschritten werden
soll. Der Regler vergleicht die berechnete Vorlauftempe-
ratur mit dem eingestellten Wert für die Maximaltempera-
tur und regelt bei einer Differenz auf den kleineren Wert.
8.8.15 Kühlen möglich aktivieren
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ Kühlen möglich
A
–
Wenn eine Wärmepumpe angeschlossen ist, dann kön-
nen Sie die Funktion Kühlen für den Heizkreis aktivieren.
8.8.16 Taupunktüberwachung aktivieren
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ Taupunktüberw.
–
Mit dieser Funktion können Sie die Taupunktüberwa-
chung aktivieren.
Wenn die Taupunktüberwachung aktiviert ist, dann vergleicht
der Regler den eingestellten minimalen Vorlaufsollwert Küh-
len mit dem Taupunkt+Offset. Der Regler wählt immer die
höhere Temperatur, damit sich kein Kondensat bilden kann.
8.8.17 Offset des Taupunkts einstellen
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ Offset Taupunkt
–
Mit dieser Funktion können Sie den Offset des Taupunkts
einstellen.
A
Der Offset ist ein Sicherheitszuschlag, der auf den Taupunkt
addiert wird. Der Regler wählt für die berechnete Vorlauftem-
peratur das Maximum aus eingestellter Vorlauftemperatur
und Taupunkt+Offset.
8.8.18 Temperatur Kühlen beenden einstellen
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ AT Kühlen beenden
–
Mit dieser Funktion können Sie die Temperaturgrenze
einstellen, ab wann die Kühlung abschaltet. Wenn die
Außentemperatur kleiner als die eingestellte Temperatur-
grenze ist, dann stoppt der Regler den Kühlbetrieb.
8.8.19 Minimalen Vorlaufsollwert Kühlen
einstellen
Fachhandwerkerebene → Systemkonfig. → HEIZKREIS1
→ min.Vorl.sollw.Kühl.
–
Wenn eine Wärmepumpe angeschlossen ist und die
Funktion Kühlen möglich für den Heizkreis aktiviert ist,
dann können Sie den minimalen Vorlaufsollwert für die
Betriebsart Kühlen möglich einstellen.
Der Regler regelt den Heizkreis auf den minimalen Vorlauf-
sollwert Kühlen, auch wenn der Betreiber die Wunschtempe-
ratur für das Kühlen niedriger einstellt hat.
17
