Schritt 4:
Verstärkungsrahmen montieren
HINWEIS: Verwenden Sie für Schritt 4 die Schrauben aus der Verpackung
mit der Nummer 4.

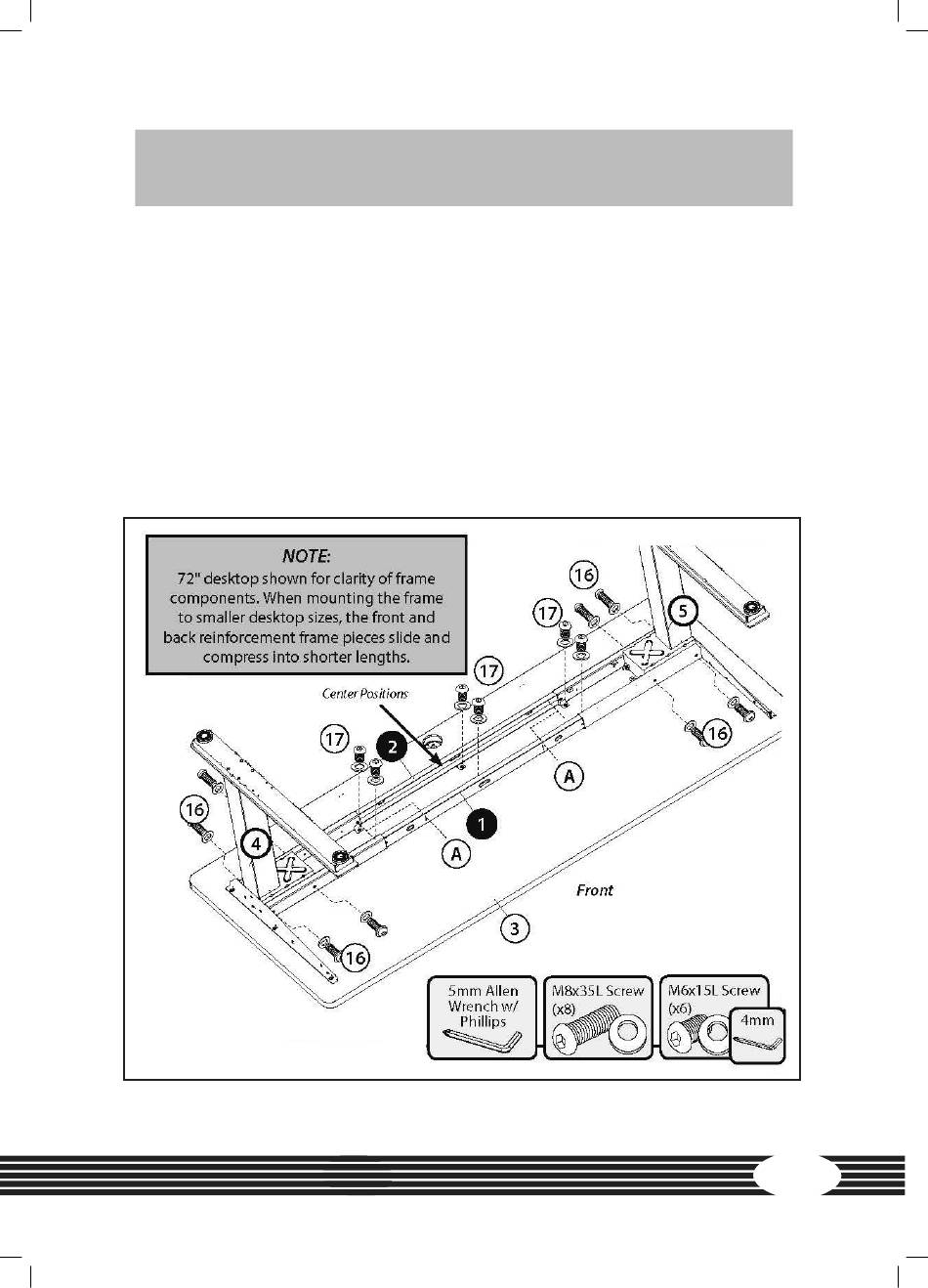

A. Legen Sie sich den vorderen Verstärkungsrahmen (1) und den hinteren Verstär-
kungsrahmen (2) bereit. Legen Sie beide Rahmen auf die Ablage, die Gewindeboh-
rungen zeigen nach unten und zueinander, siehe Abbildung.
B. Fahren Sie die beiden Rahmen (1, 2) aus, um sie auf alle Bohrungen der Ablage (3)
und der motorisierten Maste (4, 5) auszurichten.
C. Montieren Sie die achte Schrauben (15) durch die Verstärkungsrahmen (1, 2) und in
die motorisierten Maste (4, 5) hinein.
D. Montieren Sie beide Verstärkungsrahmen (1, 2) an der Ablage mit sechs Schrauben
(17), siehe Abbildung.
E. Ziehen Sie die vormontierten Schrauben (A) fest. Achten Sie darauf, sie nicht zu
überziehen, da sich das Rohr biegen kann.
