Schritt 5:
Mastaufbau an der Ablage montieren
A. Legen Sie die Ablage (3) mit der Unterseite nach oben auf eine saubere Oberfläche.

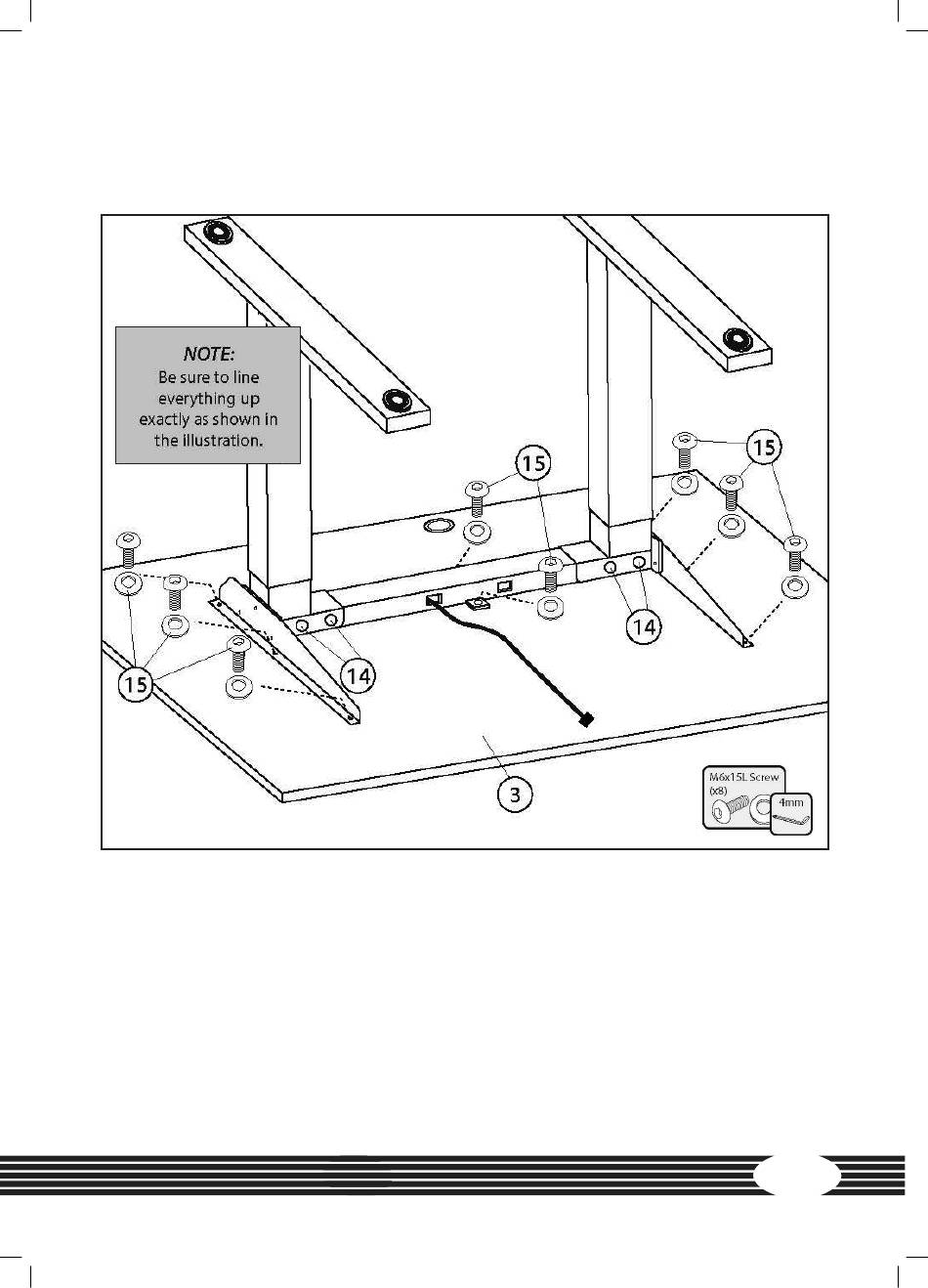

B. Platzieren Sie den Mastaufbau auf der Unterseite der Ablage, siehe Abbildung.
C. Richten Sie die Bohrungen mit den Montagebohrungen in der Ablage selbst aus
und montieren Sie die Schrauben (15) zunächst lose in jedem Bügel.
D. Montieren Sie die übrigen zwei Schrauben (15) im Ablageverstärkungsbügel.
E. Ziehen Sie alle acht Schrauben fest an.
F. Ziehen Sie nun die vier zuvor montierten Schrauben, Unterlegscheiben und Mut-
tern (14) (Schritt 4, B und D) an.
Anmerkung: Achten Sie darauf, alle Teile exakt auszurichten, siehe Abbildung.
23
