Schritt 4: Verstärkungsrahmen der Ab-
lage am rechten und linken Mast mon-
tieren

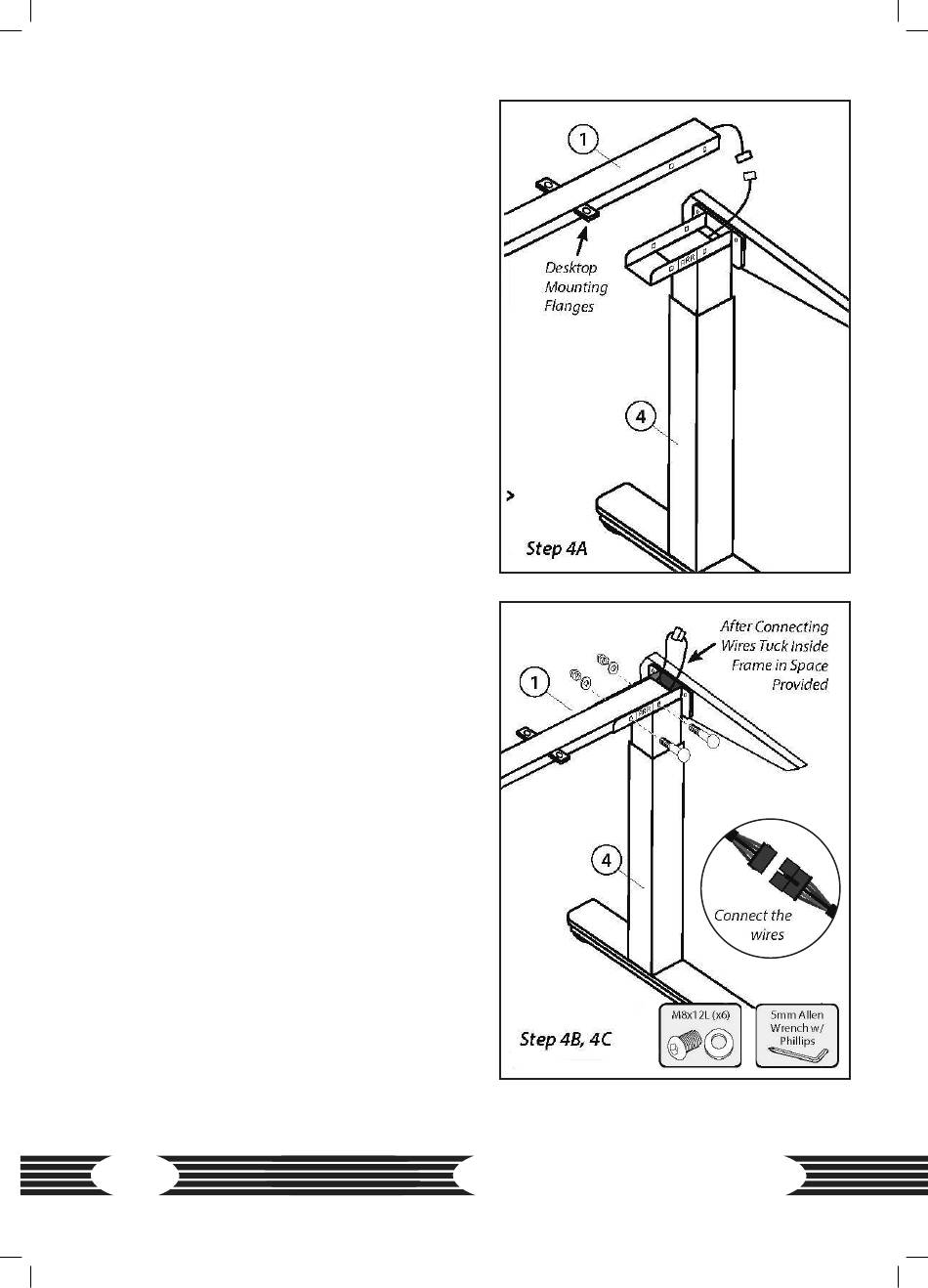

A. Richten Sie den Verstärkungsrahmen
der Ablage (1) mit dem rechten Mast (4)
aus. Die Montageflansche zeigen nach
oben, siehe Abbildung.
B. Montieren Sie den Verstärkungsrah-
men der Ablage (1) vorsichtig am rech-
ten Mast (4), indem Sie zwei Schrauben,
Unterlegscheiben und Muttern (14) lose
anbringen, siehe Abbildung. Achten Sie
darauf, dass der Kabelbaum von Mast
und Verstärkungsrahmen durch die vor-
gegebene Stelle geleitet wird.
C. Verbinden Sie die 7-Stecker Kabel des
Kabelbaums und stecken Sie überflüssi-
ge Kabel vorsichtig in den Verstärkungs-
rahmen (1).
D. Wiederholen Sie Schritt B am linken
Mast (5).
Anmerkung: Ziehen Sie jetzt noch nicht
die vier Schrauben und Muttern fest.
Wenn Sie lose bleiben, wird Ihnen der
nächste Aufbauschritt vereinfacht.
