LELY Splendimo 320 FC Betriebsanleitung Seite 56
Inhaltsverzeichnis
5-18

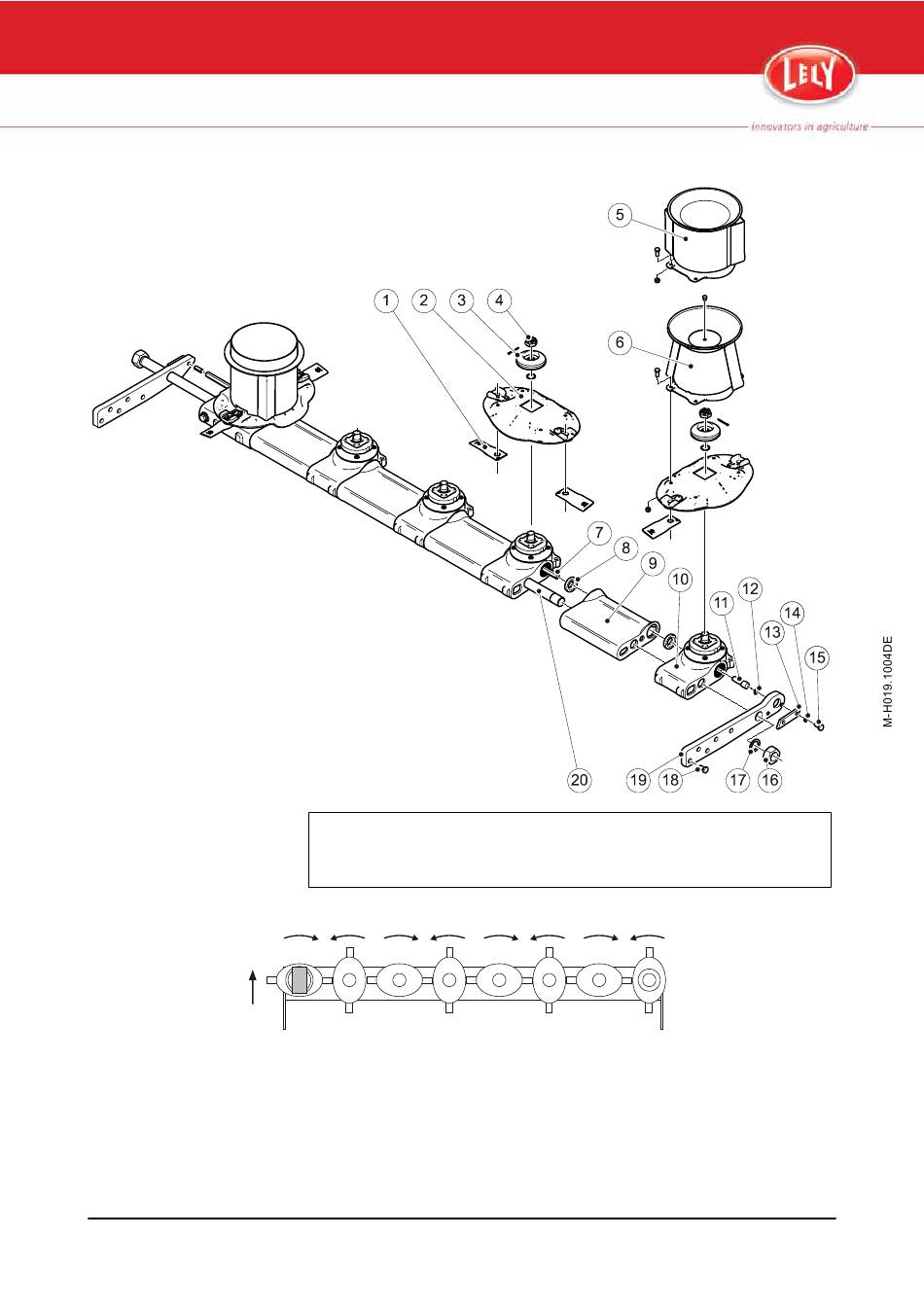

1. Mähklinge - 2. Mähscheibe - 3. Druckstück - 4. Kronenmutter - 5. Hut - 6. Hut - 7.
Antriebswelle - 8. Zentrierring - 9. Abstandshalter - 10. Mäheinheit - 11. Sicherungsstift - 12.
Sicherungsring - 13. Sicherungsplatte -14. Unterlegscheibe - 15. Schraube M10 x 20 - 16.
Mutter M30 - 17. Ring - 18. Schraube - 19. Endplatte - 20. Verbindungsstange
Abbildung 36. Explosionszeichnung des Mähbalkens
Abbildung 37. Drehrichtung der Mäheinheiten
