Asus M2V-MX Kurzanleitung Seite 17

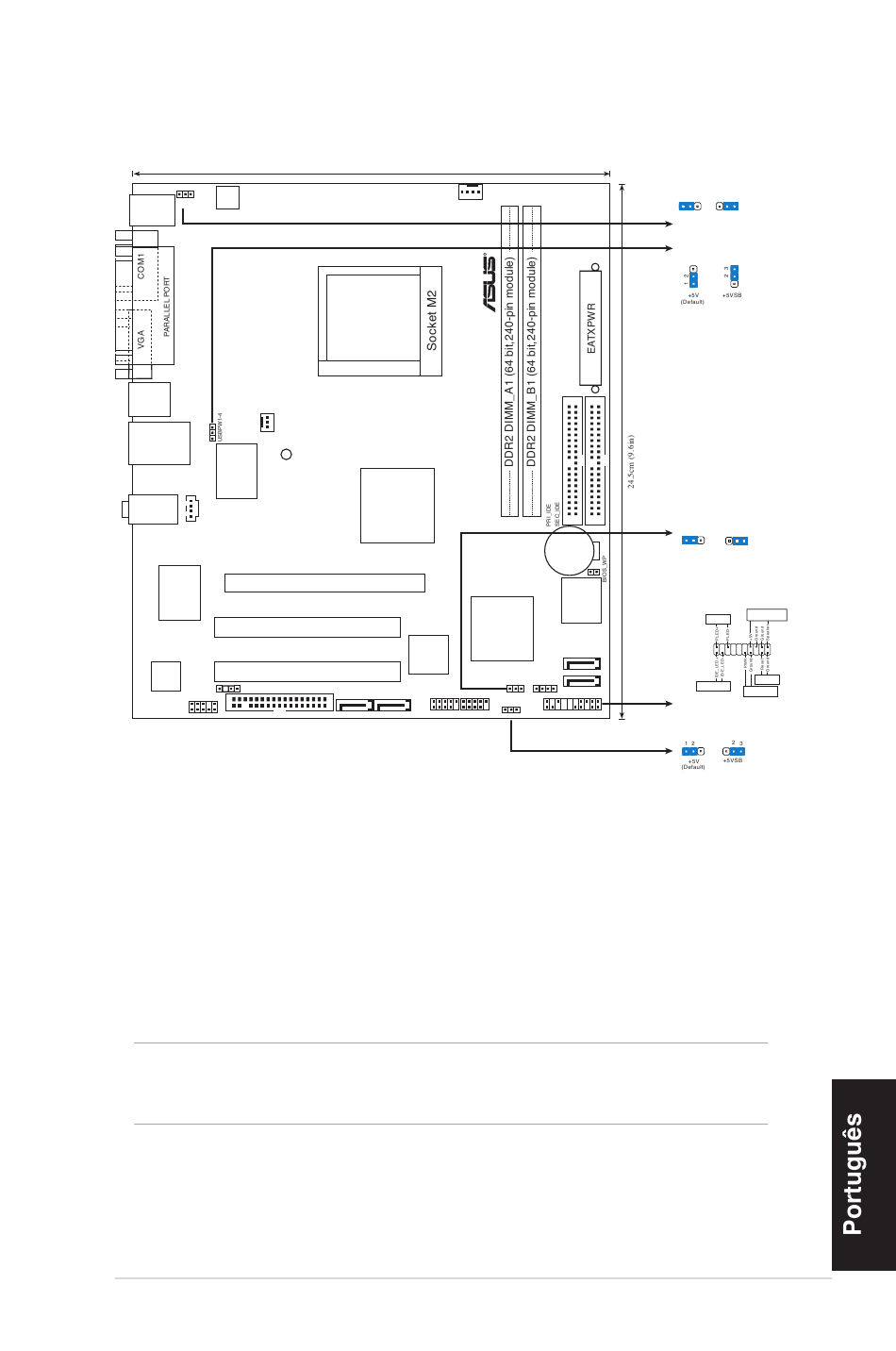

1. Disposição da placa-principal
PS/2KBMS
KBPWR
T : Mouse
ATX12V
B: Keyboard
USB12
CHA_FAN
LAN2_USB34
SB_PWR
Super I/O
AUDIO
CD
RTL8100C
ALC883
SPDIF_OUT
AAFP
FLOPPY
2. Instalação da CPU
Siga estas etapas para instalar a CPU.
1. Procure o socket AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU
no socket para evitar dobrar os pinos e danificar a CPU!
21.8cm (8.6in)
CPU_FAN
VIA
K8M890
M2V-MX
PCIEX16
PCI1
JMicron
JMB363
PCI2
SATA_E1 SATA_E2 USB56
ASUS M2V-MX
CR2032 3V
Lithium Cell
CMOS Power
4Mb
BIOS
VIA
VT8237A
SATA1
SATA2
PANEL
CLRTC CHASSIS
USB78
USBPW5-8
KBPWR
1 2 2 3
+5V
+5VSB
(Default)
USBPW1-4
CLRTC
1 2 2 3
Normal Clear RTC
(Default)
SPEAKER
PLED
PANEL
Reset
IDE_LED
PWRSW
USBPW5-8
