Asus M2V-MX Kurzanleitung Seite 11

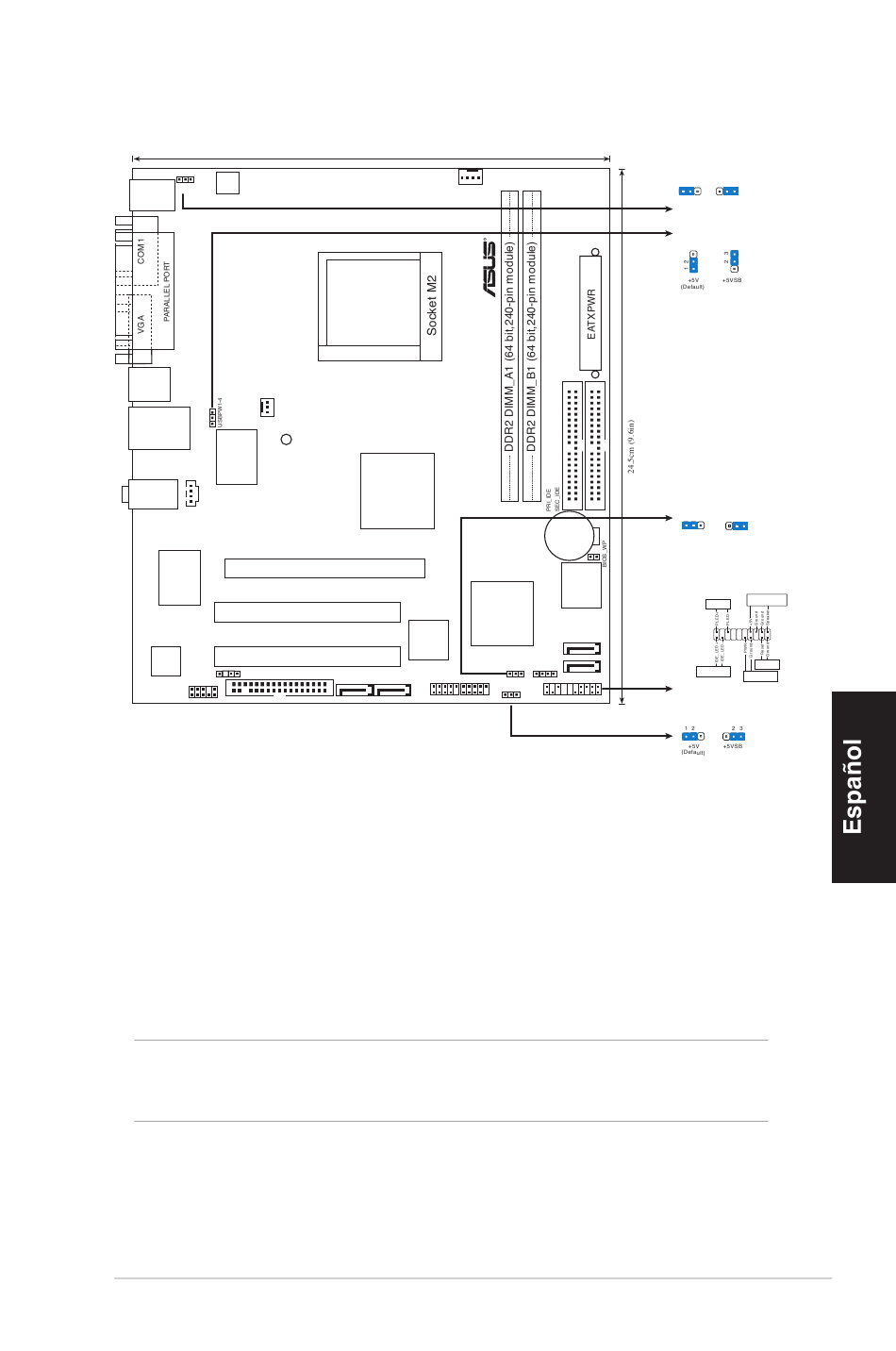

1. Distribución de la placa base
PS/2KBMS
KBPWR
T : Mouse
ATX12V
B: Keyboard
USB12
CHA_FAN
LAN2_USB34
SB_PWR
Super I/O
AUDIO
CD
RTL8100C
ALC883
SPDIF_OUT
AAFP
FLOPPY
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
21.8cm (8.6in)
CPU_FAN
VIA
K8M890
M2V-MX
PCIEX16
PCI1
JMicron
JMB363
PCI2
USB56
SATA_E1 SATA_E2
ASUS M2V-MX
CR2032 3V
Lithium Cell
CMOS Power
4Mb
BIOS
VIA
VT8237A
SATA1
SATA2
PANEL
CLRTC CHASSIS
USB78
USBPW5-8
KBPWR
1 2 2 3
+5V
+5VSB
(Default)
USBPW1-4
CLRTC
1 2 2 3
Normal Clear RTC
(Default)
SPEAKER
PLED
PANEL
Reset
IDE_LED
PWRSW
USBPW5-8
