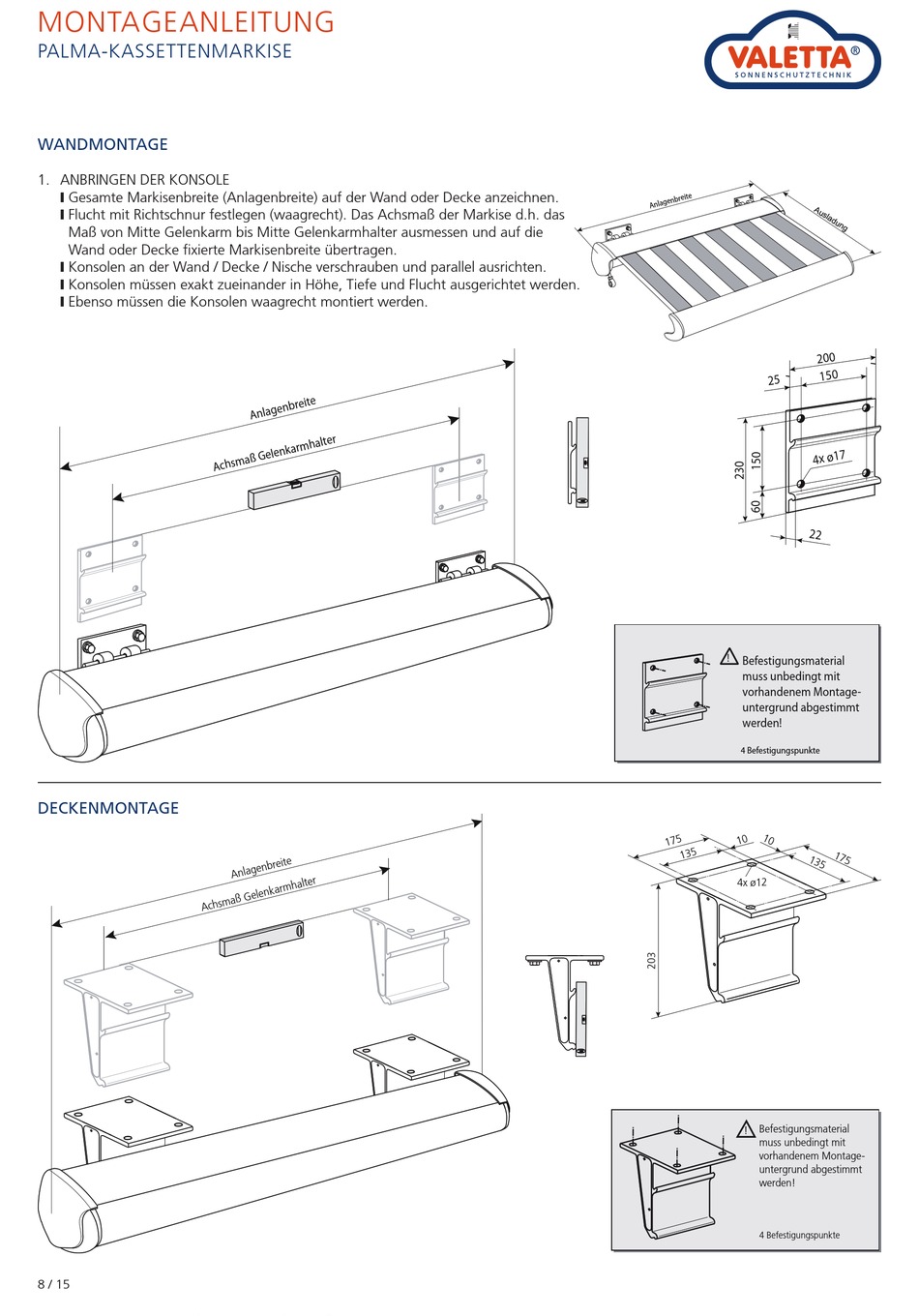

Valetta PALMA Montageanleitung Seite 8

MONTAGEANLEITUNG
PALMA-KASSETTENMARKISE
WANDMONTAGE
1. ANBRINGEN DER KONSOLE
y Gesamte Markisenbreite (Anlagenbreite) auf der Wand oder Decke anzeichnen.
y Flucht mit Richtschnur festlegen (waagrecht). Das Achsmaß der Markise d.h. das
Maß von Mitte Gelenkarm bis Mitte Gelenkarmhalter ausmessen und auf die
Wand oder Decke fixierte Markisenbreite übertragen.
y Konsolen an der Wand / Decke / Nische verschrauben und parallel ausrichten.
y Konsolen müssen exakt zueinander in Höhe, Tiefe und Flucht ausgerichtet werden.
y Ebenso müssen die Konsolen waagrecht montiert werden.
DECKENMONTAGE
8 / 15
!
Befestigungsmaterial
muss unbedingt mit
vorhandenem Montage-
untergrund abgestimmt
werden!
4 Befestigungspunkte
4 Befestigungspunkte
Befestigungsmaterial
!
muss unbedingt mit
vorhandenem Montage-
untergrund abgestimmt
werden!
4 Befestigungspunkte
