Valetta PALMA Montageanleitung Seite 11

MONTAGEANLEITUNG
PALMA-KASSETTENMARKISE
KOPPLUNG
36
6
35
35
32
31
30
33
34
36
37
6
39
40
42
ACHTUNG:
Sicherungsbänder der Arme erst nach Kopplung der
Tuchwelle entfernen.
Gelenkarme stehen unter hoher Spannung -
Verletzungsgefahr!

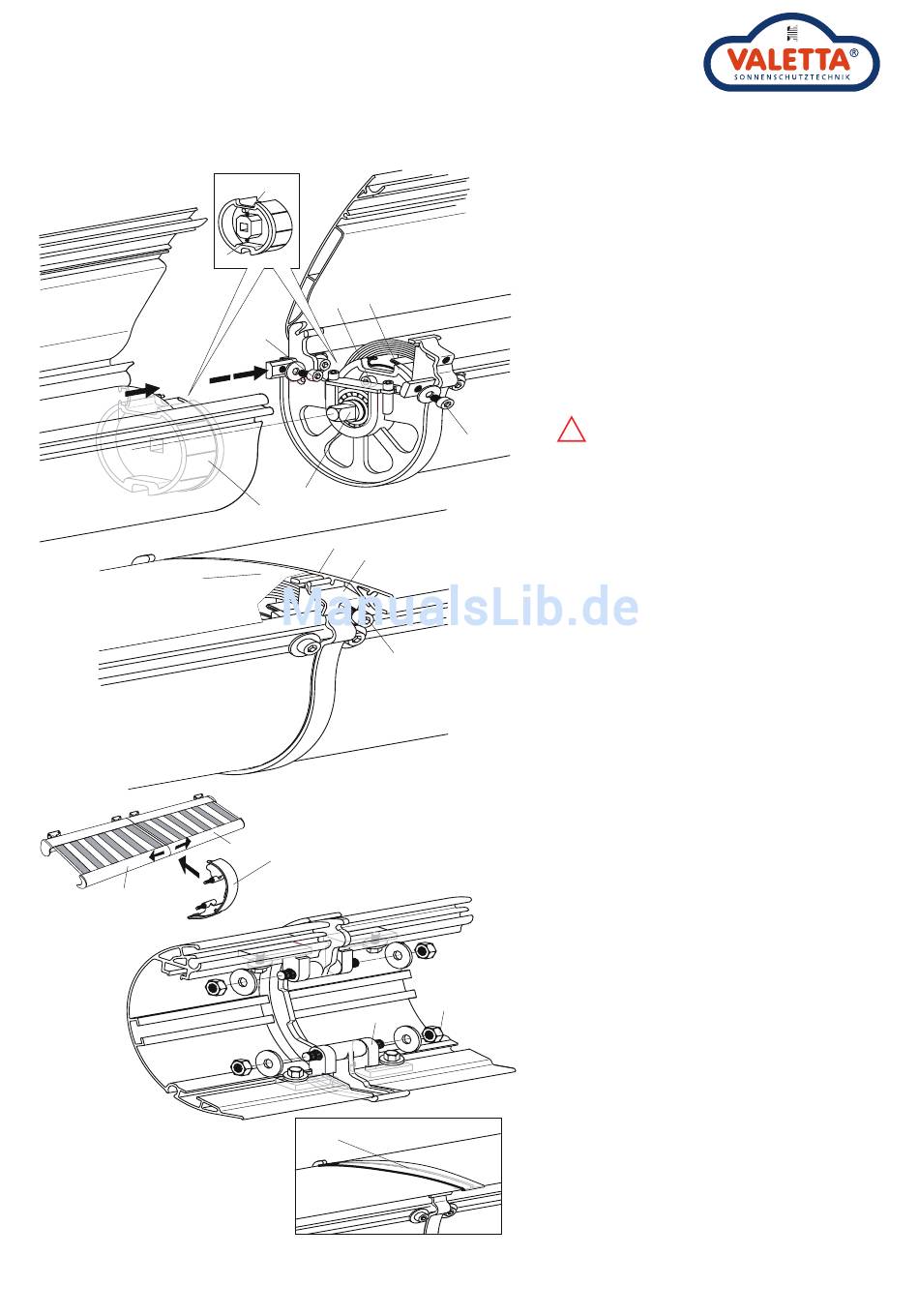

1. KOPPLUNG DER BODENPROFILE
Das mit dem Antrieb versehene Markisenteil wie
bei einer Einzelanlage montieren. Das zu koppelnde
Feld mit Gelenkarmhaltern/Neigungsverstellungen
in die Wandkonsole einhängen und auf das
Koppellager aufschieben. Mit U-Scheibe und
Zylinderschrauben M6x10 (30) festklemmen.
2. KOPPELN DER TUCHWELLE
29
Anzahl von Stoffwicklungen haben und die
Kedergassen der Tuchwellen in einer Flucht sein.
Durch Drehen der Verstellschraube (31) des
Koppeleinsatzes (32) mit Kugelkopf-Inbusschlüssel
SW 5 wird der Vierkant (33) in den TW-
Einsatzes (34) des zu koppelnden Feldes gedreht.
Beide Gewindestifte (35) an jeweils beiden
Tuchwelleneinsätzen (32, 34) anziehen.
3. Beide Deckbleche (36) zuklappen. Riegel (37) auf
Koppellager aufschieben und mit Zylinderschraube
38 M6 x 10 (38) festschrauben.
4. Sicherungsbänder der Gelenkarme entfernen.
5. Markise komplett ausfahren.
6. Überprüfen, ob die Ausfallprofile der beiden
Felder horizontal auf gleicher Höhe sind.
Sollten sie nicht waagrecht stehen, nach Seite 9
„Neigungseinstellung" verfahren.
Wichtig für eine spannungsfreie Montage!
7. KOPPELN DES AUSFALLPROFILES
Nach auseinanderziehen der Ausfallprofile (6)
Ausfallprofilkopplung (39) mit den Gewindestiften
beidseitig in die Aufnahmebohrungen der
vormontierten Klemmblöcke (40) oben und unten
(4 Stück) einschieben. Mit U-Scheibe Ø8,4 und
Sechskantmutter M8 (41) sichern.
41
8. Blende (42) in Deckblech einhängen und unter
die hintere Nase des Koppellagers klemmen.
!
Die zu koppelnden Felder müssen die gleiche
11 / 15
