schmalz SCP 10 FSRP Bedienungsanleitung Seite 8

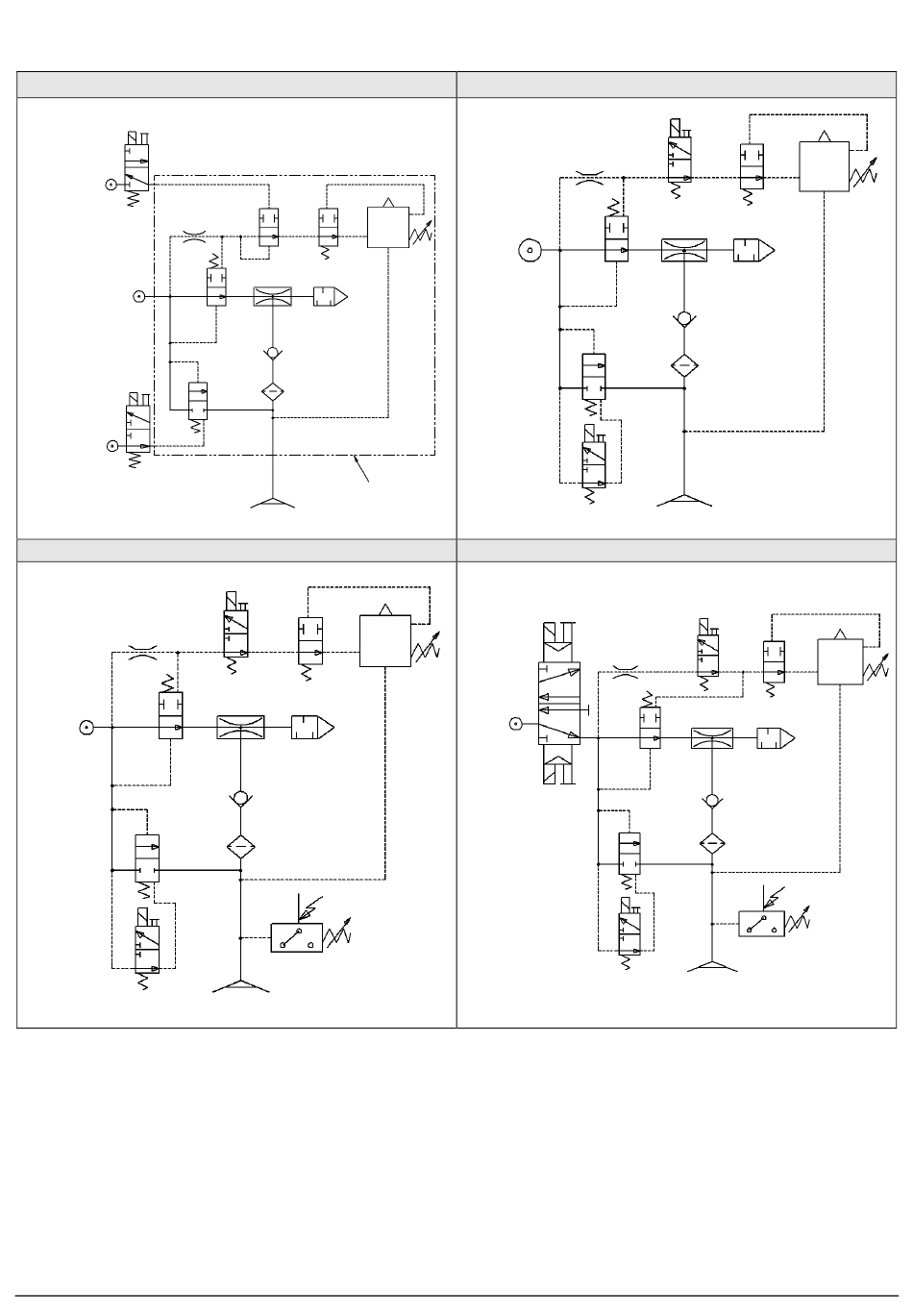

9. Pneumatikschaltplan SCP / Pneumatic Circuit Diagram SCP
Ejectors SCP ... FSRP
Saugen
Suction
3/2 WV – NC
extern
p (4-6 bar)
Abblasen
Blow-Off
3/2 WV – NO
extern
Ejectors SCP ... ASRPVE
p (4-6 bar)
* Ejectors SCP ... FSRP
Anschluss „Saugen"
Bei Nichtverwendung eines externen 3/2-Wegeventils Anschluss
„Saugen" offen lassen. Der Anschluss darf nicht verschlossen werden.
Anschluss „Abblasen"
Bei Nichtverwendung eines externen 3/2-Wegeventils Anschluss
„Abblasen" über T-Verteiler an Hauptdruckluftzufuhr (4-6 bar)
anschließen.
Stand aller technische Angaben zum Zeitpunkt der Erstellung der
Dokumentation.
Durch den ständigen technische Fortschritt sind Änderungen vorbehalten.
30.30.01.00041 Index 00
*
SCP 20 FS RP
V
Seite / Page 8/10
Ejectors SCP ... ASRP
p (4-6 bar)
Ejectors SCP ... ASIRPRD
p (4-6 bar)
* Ejectors SCP ... FSRP
Connector „Suction"
If no external 3/2-way valve is used, the connector "Suction" leave open.
The connection may not be locked.
Connector „Blow off"
If no external 3/2-way valve is used, the connector "Suction off" must
connect with an t-distributor to main compressed air supply (4-6bar).
State of all technical information at the time documentation was created.
Due to constant advances in technology, changes may be made.
V
01.2013
