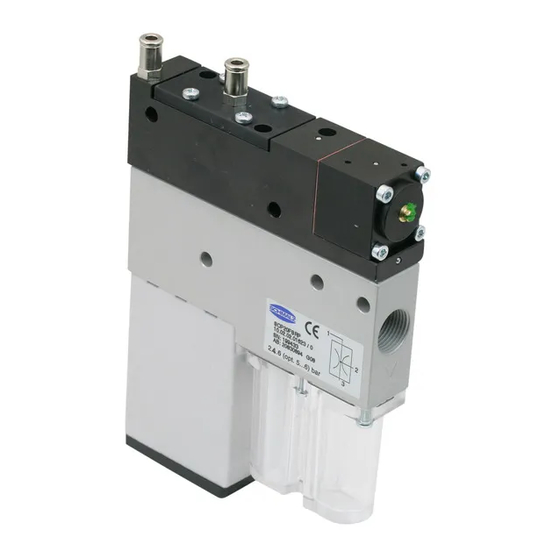

Bedienungsanleitung Ejektor SCP ... AS-RP...
Operating Instructions for Ejectors SCP ... AS-RP...
30.30.01.00041 Index 00
1. Technische Daten
Funktionsprinzip: Vakuumerzeugung mittels gesteuerter Druckluft nach
dem Venturiprinzip.
Verwendung: Das Gerät dient zur Vakuumerzeugung das heißt zum
Evakuieren von z. B. Sauggreifern zwecks Festhalten von Nutzlasten oder
zum Evakuieren anderer Volumina. Als zu evakuierendes Medium sind Luft
oder andere neutrale Gase gemäss EN 983 zugelassen.
Das Gerät dient nicht zum Transport (Durchsaugen) von Flüssigkeiten und
oder Granulaten.
Medium: gefilterte (SCP 20-30: max. 40 µm) und geölte oder nicht geölte
Druckluft oder neutrale Gase gemäss EN 983.
Ölempfehlung: Öl der Klasse H, (HM 32/HG 32) - ISO 3498
Viskositätsklasse: VG 32 - ISO 3448 zum Beispiel HYSPIN SP 32,
MAGNAGLIDE D 32 (Castrol)
zulässiger Betriebsdruck: 4 ... 6 bar
(opt. Betriebsdruck am Ejektoreingang: 5 ... 6 bar )
Einbaulage
Beliebig. Unter bestimmten Bedingungen (Staub; Öl o. a. Flüssigkeiten
saugseitig) kann eine Einbaulage mit senkrecht nach unten gerichtetem
Filter empfehlenswert sein.
Versorgungsspannung
Magnetventil: +24 V DC -5% / +10%
Optionaler elektronischer Vakuumschalter:
Zul. Temperaturbereich
Umgebung: 0°C ... +45°C
zu evakuierendes Medium:
Verwendete Werkstoffe
Grundkörper Aluminiumlegierung eloxiert
Filtergehäuse PC
Filtereinsatz Poroplast (PE-porös); Porenweite 100 µm
Schalldämpfer Poroplast (PE-porös)
Deckel Schalldämpfer POM
Schrauben Stahl / verzinkt
Innenteile Messing; POM; Edelstahl; Al
Dichtungen NBR
Schmierung Silikonfrei
Magnetventile
Gerät Spannung / Toleranz Leistung
SCP 20-30 24 V DC -5/+10%
Solenoid Valves
Unit Voltage / Tolerance Power Duty cycle Switching time on/off Manual actuation Protective circuit Status indicator Enclosure type
SCP 20-30 24 V DC -5/+10% 2.5 W
Typbezeichnungen
SCP Schmalz Compact Pump
20 ... 30 Düsendurchmesser=2.0 .... 3.0 mm
NO Ruhestellung Saugventil (Magnetventil),
NO = Stromlos offen
FS ohne Magnetventile, geeignet für Fremdsteuerung
AS mit Abblasventil und Sicherheitsrückschlagventil
VD mit Vakuumschalter digital
VE mit Vakuumschalter elektronisch
RP mit interner pneumatischer Regelung
RD mit interner digitaler Regelung
I mit Impulsventil (Ein/Aus) druckluftseitig
Seite / Page 1/10
+10.8 ... 30 V DC
0°C ... +60°C
ED
2.5 W 100 %
100 %
01.2013
1. Technical Data
Principle of operation: vacuum generation by means of controlled
compressed air (Venturi principle).
Application: the unit is intended for vacuum generation, i.e. for evacuation
of suction pads in order to secure loads, or for evacuation of other
containers. It may be used for removal of air or other neutral gases in
accordance with EN 983.
The unit is not intended for the transport (pumping) of liquids or granulates.
Medium: filtered (SCP 20-30: max. 40 µm), oily or oil-free compressed air
or neutral gases in accordance with EN 983.
Recommended oil: oil of class H, (HM 32/HG 32) - ISO 3498
Viscosity class: VG 32 - ISO 3448, such as HYSPIN SP 32, MAGNAGLIDE
D 32 (Castrol)
Permissible operating pressure: 4 ... 6 bar
(optimum pressure at ejector inlet: 5 ... 6 bar )
Installation orientation
Any. Under certain conditions (dust; oil or similar liquids on the inlet side) it
may be advisable to install with the filter pointing vertically downwards.
Supply voltage
Solenoid valve:
Optional electronic vacuum switch:
Permissible temperature range
Ambient temperature:
Medium to be evacuated:
Materials
Body
Filter casing
Filter insert
Silencer
Silencer cover
Screws
Internal parts
Gaskets
Lubrication
Schaltzeit E/A Handbetätigung
10 ms / 12 ms tastend
10 ms / 12 ms Push button
Type Designations
SCP Schmalz Compact Pump
20 ... 30 Nozzle diameter = 2.0 ... 3.0 mm
NO Idle position of suction valve (solenoid valve),
NO = normally open
FS without solenoid valves, suitable for external control
AS with blow-off valve and non-return valve
VD with vacuum switch digital
VE with vacuum switch electronic
RP with internal pneumatic regulation
RD with internal digital regulation
I with pulse valve (On/Off) on pressure side
J. Schmalz GmbH
Aacher Straße 29
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
http://www.schmalz.de
e-mail: schmalz@schmalz.de
+24 V DC -5% / +10%
+10.8 ... 30 V DC
0°C ... +45°C
0°C ... +60°C
Aluminium alloy, anodised
PC
Poroplast (porous PE); pore size 100 µm
Poroplast (porous PE)
POM
Steel / galvanized
Brass; POM; stainless steel; aluminium
NBR
Silicone-free
Schutzbeschaltung Schaltzustand
Varistor (im Stecker) LED - rot
Varistor (in plug) LED - red
Schutzart
IP 65 (m. Stecker)
IP 65 (with plug)
