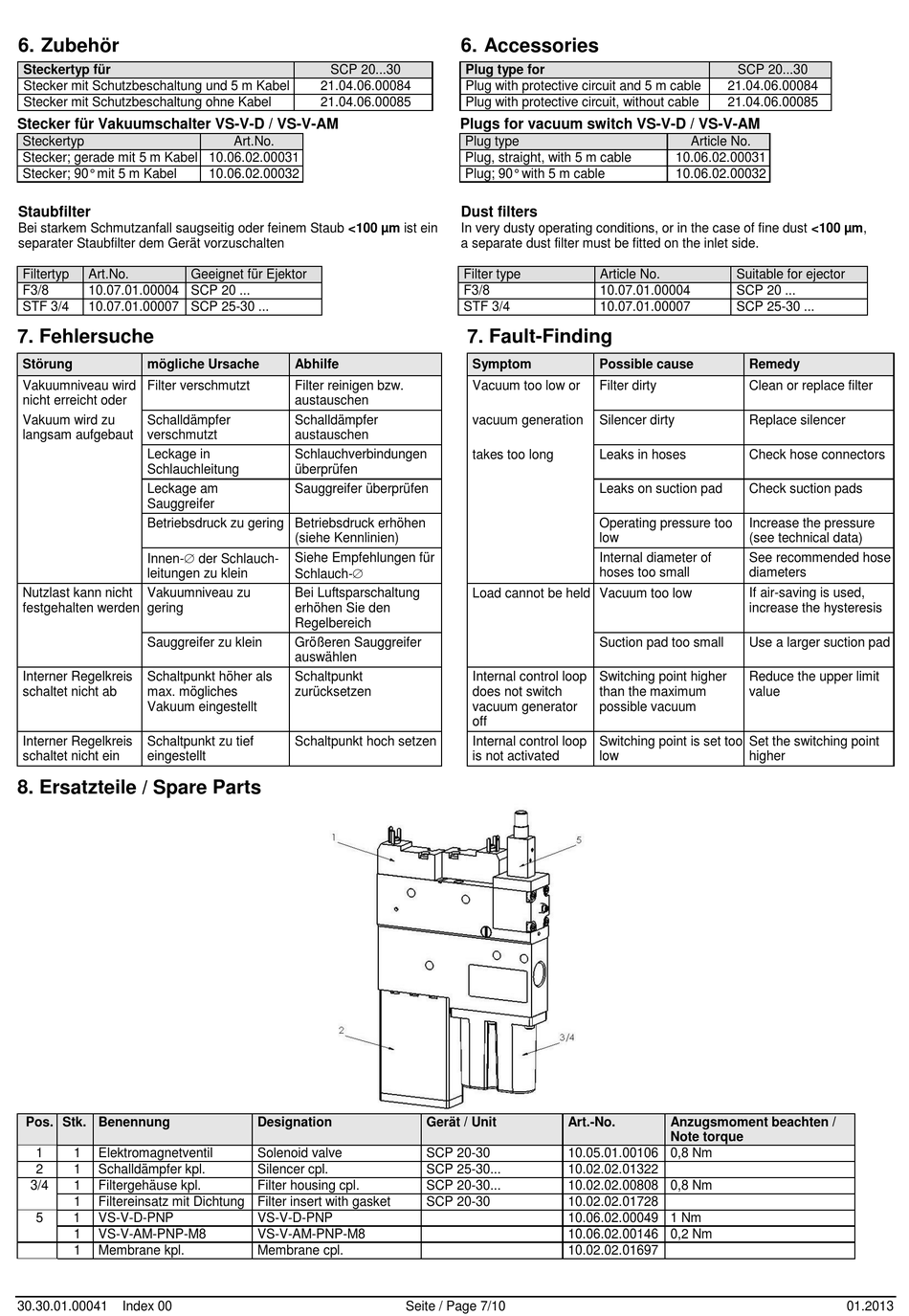

6. Zubehör
Steckertyp für
Stecker mit Schutzbeschaltung und 5 m Kabel
Stecker mit Schutzbeschaltung ohne Kabel
Stecker für Vakuumschalter VS-V-D / VS-V-AM
Steckertyp
Stecker; gerade mit 5 m Kabel 10.06.02.00031
Stecker; 90° mit 5 m Kabel
Staubfilter
Bei starkem Schmutzanfall saugseitig oder feinem Staub <100 µm ist ein
separater Staubfilter dem Gerät vorzuschalten
Filtertyp Art.No.
F3/8 10.07.01.00004 SCP 20 ...
STF 3/4 10.07.01.00007 SCP 25-30 ...

7. Fehlersuche

Störung mögliche Ursache
Vakuumniveau wird Filter verschmutzt
nicht erreicht oder
Vakuum wird zu Schalldämpfer
langsam aufgebaut verschmutzt
Leckage in
Schlauchleitung
Leckage am
Sauggreifer
Betriebsdruck zu gering Betriebsdruck erhöhen
Innen- der Schlauch-
leitungen zu klein
Nutzlast kann nicht Vakuumniveau zu
festgehalten werden gering
Sauggreifer zu klein
Interner Regelkreis Schaltpunkt höher als
schaltet nicht ab max. mögliches
Vakuum eingestellt
Interner Regelkreis Schaltpunkt zu tief
schaltet nicht ein eingestellt

8. Ersatzteile / Spare Parts

Pos. Stk. Benennung
1 1 Elektromagnetventil
2 1 Schalldämpfer kpl.
3/4 1 Filtergehäuse kpl.
1 Filtereinsatz mit Dichtung Filter insert with gasket
5 1 VS-V-D-PNP
1 VS-V-AM-PNP-M8
1 Membrane kpl.
30.30.01.00041 Index 00
SCP 20...30
21.04.06.00084
21.04.06.00085
Art.No.
10.06.02.00032
Geeignet für Ejektor
Abhilfe
Filter reinigen bzw.
austauschen
Schalldämpfer
austauschen
Schlauchverbindungen
überprüfen
Sauggreifer überprüfen
(siehe Kennlinien)
Siehe Empfehlungen für
Schlauch-
Bei Luftsparschaltung
erhöhen Sie den
Regelbereich
Größeren Sauggreifer
auswählen
Schaltpunkt
zurücksetzen
Schaltpunkt hoch setzen
Designation
Solenoid valve
Silencer cpl.
Filter housing cpl.
VS-V-D-PNP
VS-V-AM-PNP-M8
Membrane cpl.
6. Accessories
Plug type for
Plug with protective circuit and 5 m cable
Plug with protective circuit, without cable
Plugs for vacuum switch VS-V-D / VS-V-AM
Plug type
Plug, straight, with 5 m cable
Plug; 90° with 5 m cable
Dust filters
In very dusty operating conditions, or in the case of fine dust <100 µm,
a separate dust filter must be fitted on the inlet side.
Filter type
F3/8
STF 3/4
7. Fault-Finding
Symptom
Vacuum too low or
vacuum generation
takes too long
Load cannot be held Vacuum too low
Internal control loop
does not switch
vacuum generator
off
Internal control loop
is not activated
Gerät / Unit Art.-No.
SCP 20-30 10.05.01.00106 0,8 Nm
SCP 25-30... 10.02.02.01322
SCP 20-30... 10.02.02.00808 0,8 Nm
SCP 20-30 10.02.02.01728
10.06.02.00049 1 Nm
10.06.02.00146 0,2 Nm
10.02.02.01697
Seite / Page 7/10
SCP 20...30
21.04.06.00084
21.04.06.00085
Article No.
10.06.02.00031
10.06.02.00032
Article No. Suitable for ejector
10.07.01.00004 SCP 20 ...
10.07.01.00007 SCP 25-30 ...
Possible cause Remedy
Filter dirty Clean or replace filter
Silencer dirty Replace silencer
Leaks in hoses Check hose connectors
Leaks on suction pad Check suction pads
Operating pressure too Increase the pressure
low (see technical data)
Internal diameter of See recommended hose
hoses too small diameters
If air-saving is used,
increase the hysteresis
Suction pad too small Use a larger suction pad
Switching point higher Reduce the upper limit
than the maximum value
possible vacuum
Switching point is set too Set the switching point
low higher
Anzugsmoment beachten /
Note torque
