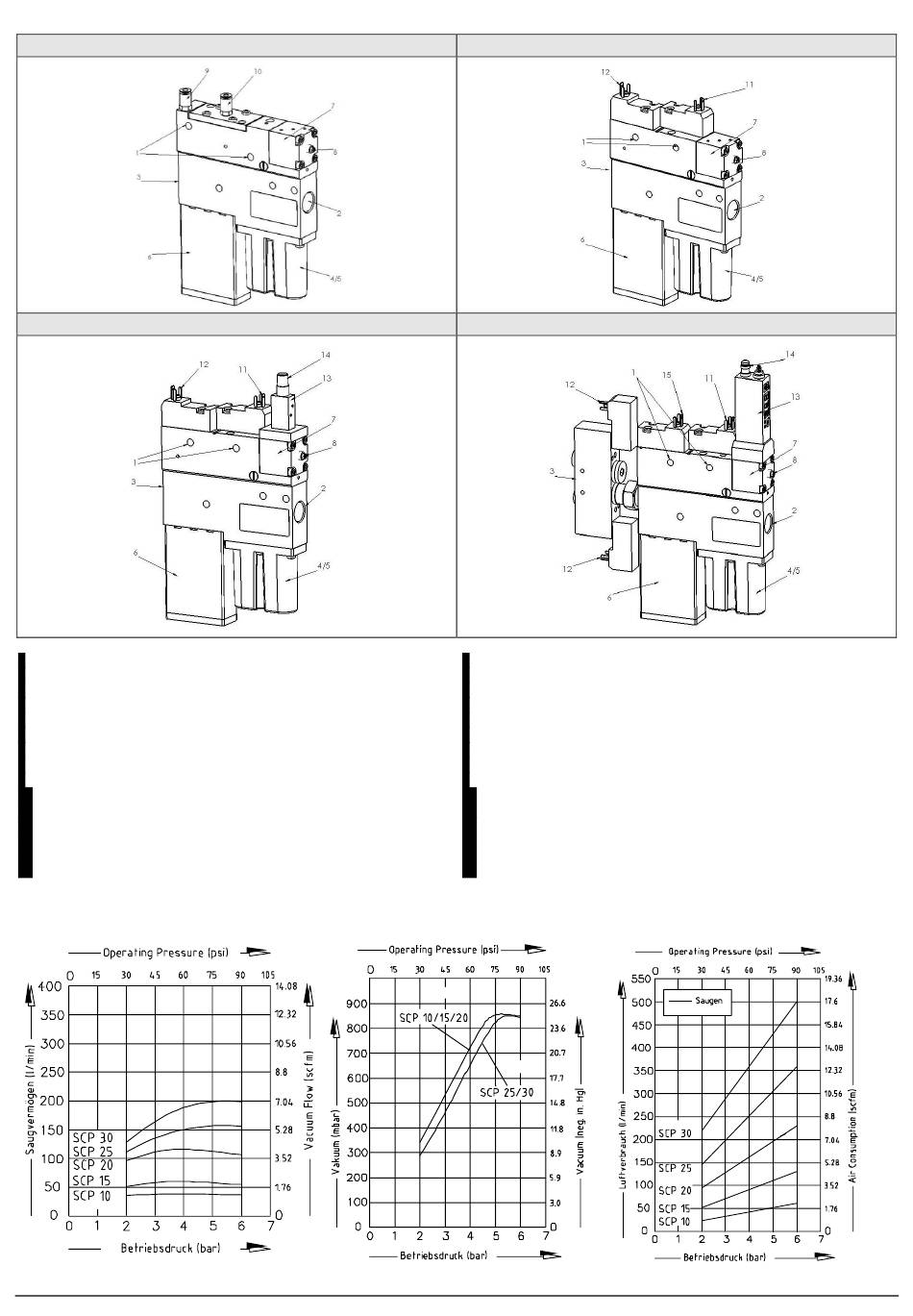

Ejectors SCP ... FSRP
Ejectors SCP ... ASRPVE
1 Befestigungsbohrungen des Ejektors, Durchmesser 5,5 mm
Vakuumanschluss, Anschlussgewinde G3/8"
2
Druckluftanschluss, Anschlussgewinde G1/4"
3
4 Filtergehäuse
5 Filterelement
6 Schalldämpfer
7 Pneumatischer Vakuumschalter
8 Einstellschraube Schaltpunkt für pneumatischen Vakuumschalter
9 Druckluftanschluss Abblasen Ein/Aus, Schlauch 4/2
10 Druckluftanschluss Saugen Ein/Aus, Schlauch 4/2
11 Elektrischer Anschluss Pilotventil Abblasen Ein/Aus
12 Elektrischer Anschluss Pilotventil Saugen Ein/Aus
13 Elektronischer Vakuumschalter
14 Elektrischer Anschluss des elektr. Vakuumschalters M8 x 1
15 Elektrischer Anschluss Pilotventil; Elektrische Regelung Ein/Aus
1.2 Ejektor SCP
Saugvermögen / Vacuum Flow
30.30.01.00041 Index 00
1 Mounting holes for ejector, Diameter 5.5 mm
Vacuum connector, Thread G3/8"
2
Compressed-air connector, Thread G1/4"
3
4 Filter housing
5 Filter element
6 Silencer
7 Pneumatical vacuum switch
8 Adjusting screw for switching point of vacuum switch
Compressed-air connector "Blow off" On/Off, hose 4/2
9
Compressed-air connector "Suction" On/Off, hose 4/2
10
11 Electrical connector for pilot valve "Blow off" On/Off
Electrical connector for pilot valve "Suction" On/Off
12
13 Electronical vacuum switch
14 Electrical connector for electronical vacuum switch M8x1 mm
15 Electrical connector for pilot valve, regulation On/Off
Vakuum / Vacuum
Seite / Page 2/10
Ejectors SCP ... ASRP
Ejectors SCP ... ASIRPRD
Luftverbrauch / Air consumption
