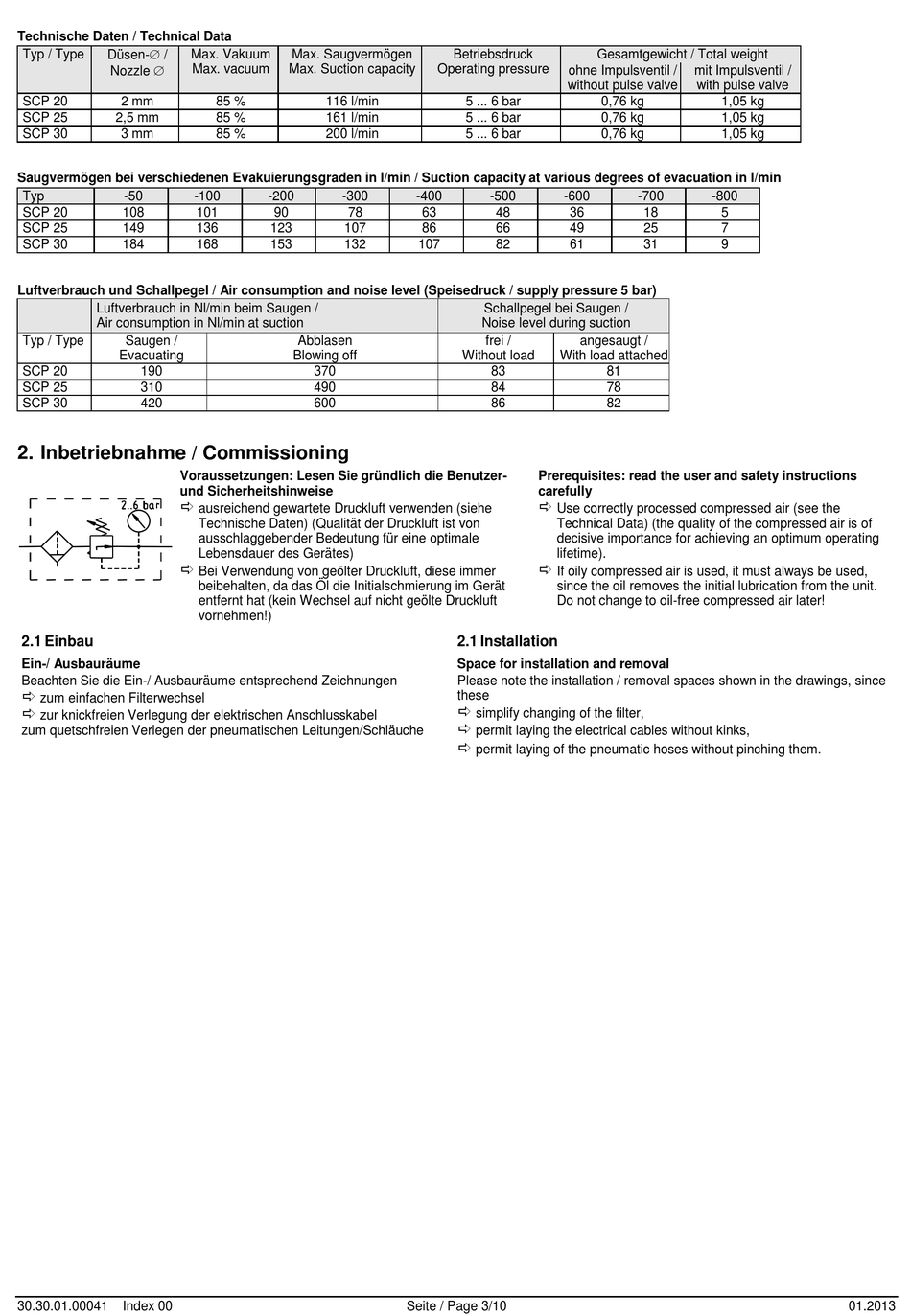

schmalz SCP 10 FSRP Bedienungsanleitung Seite 3

Technische Daten / Technical Data
Typ / Type
Düsen- /
Nozzle 
SCP 20 2 mm
SCP 25 2,5 mm
SCP 30 3 mm
Saugvermögen bei verschiedenen Evakuierungsgraden in l/min / Suction capacity at various degrees of evacuation in l/min
Typ -50
SCP 20 108
SCP 25 149
SCP 30 184
Luftverbrauch und Schallpegel / Air consumption and noise level (Speisedruck / supply pressure 5 bar)
Luftverbrauch in Nl/min beim Saugen /
Air consumption in Nl/min at suction
Typ / Type Saugen /
Evacuating
SCP 20 190
SCP 25 310
SCP 30 420
2. Inbetriebnahme / Commissioning
Voraussetzungen: Lesen Sie gründlich die Benutzer-
und Sicherheitshinweise


2.1 Einbau
Ein-/ Ausbauräume
Beachten Sie die Ein-/ Ausbauräume entsprechend Zeichnungen

zum einfachen Filterwechsel

zur knickfreien Verlegung der elektrischen Anschlusskabel
zum quetschfreien Verlegen der pneumatischen Leitungen/Schläuche
30.30.01.00041 Index 00
Max. Vakuum Max. Saugvermögen
Max. vacuum Max. Suction capacity
85 % 116 l/min
85 % 161 l/min
85 % 200 l/min
-100 -200 -300
101 90 78
136 123 107
168 153 132
Abblasen
Blowing off
370
490
600
ausreichend gewartete Druckluft verwenden (siehe
Technische Daten) (Qualität der Druckluft ist von
ausschlaggebender Bedeutung für eine optimale
Lebensdauer des Gerätes)
Bei Verwendung von geölter Druckluft, diese immer
beibehalten, da das Öl die Initialschmierung im Gerät
entfernt hat (kein Wechsel auf nicht geölte Druckluft
vornehmen!)
Betriebsdruck
Operating pressure
ohne Impulsventil /
without pulse valve
5 ... 6 bar
5 ... 6 bar
5 ... 6 bar
-400 -500 -600
63 48 36
86 66 49
107 82 61
Schallpegel bei Saugen /
Noise level during suction
frei /
Without load With load attached
83
84
86
Prerequisites: read the user and safety instructions
carefully

Use correctly processed compressed air (see the
Technical Data) (the quality of the compressed air is of
decisive importance for achieving an optimum operating
lifetime).

If oily compressed air is used, it must always be used,
since the oil removes the initial lubrication from the unit.
Do not change to oil-free compressed air later!
2.1 Installation
Space for installation and removal
Please note the installation / removal spaces shown in the drawings, since
these

simplify changing of the filter,

permit laying the electrical cables without kinks,

permit laying of the pneumatic hoses without pinching them.
Seite / Page 3/10
Gesamtgewicht / Total weight
mit Impulsventil /
with pulse valve
0,76 kg 1,05 kg
0,76 kg 1,05 kg
0,76 kg 1,05 kg
-700 -800
18 5
25 7
31 9
angesaugt /
81
78
82
01.2013
