Elvox RS01 Installations- Und Benutzerhandbuch

Elvox RS01 Installations- Und Benutzerhandbuch

Leiterplatte 12 v d.c. mit trimmer für schiebetorantrieb
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 44
Manuale per il collegamento e l'uso - Installation and operation manual
Manuel pour le raccordement et l'emploi - Installations-und Benutzerhandbuch
Manual para el conexionado y el uso
20 A
RS01

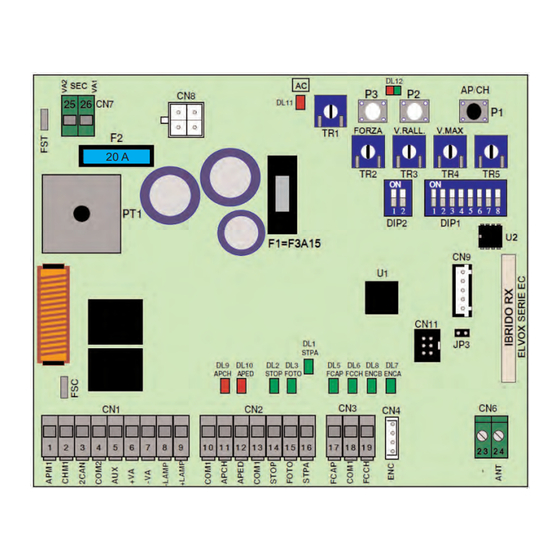

Scheda con trimmer 12 V d.c. per scorrevole
Board with 12 V d.c. trimmer for sliding gate
Carte avec trimmer 12 V d.c. pour coulissant
Leiterplatte 12 V d.c. mit Trimmer für Schiebetorantrieb
Tarjeta con trimmer 12 V d.c. para cancelas correderas
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Elvox RS01

  • Seite 1 Manuel pour le raccordement et l’emploi - Installations-und Benutzerhandbuch Manual para el conexionado y el uso 20 A RS01 Scheda con trimmer 12 V d.c. per scorrevole Board with 12 V d.c. trimmer for sliding gate Carte avec trimmer 12 V d.c. pour coulissant Leiterplatte 12 V d.c.
  • Seite 44 Inhalt: Seite Hinweise für den Installationstechniker 1 - Merkmale.......................................43 2 - Beschreibung des Steuergeräts........................................43 3 - Risikobewertung......................................44 4- Verkabelung......................................44 5 - Beschreibung der LEDs, Dip-Schalter und Tasten auf der Leiterplatte.............................49 6 - Schnelle Programmierung........................................50 7 - Ausführliche Programmierung......................................51 8 - Programmierbare Funktionen.........................................52 9 - Installation der Batterien.........................................53 10 - Störungen und Abhilfen...........................................54 HINWEISE FÜR DEN INSTALLATIONSTECHNIKER...
  • Seite 45: Merkmale

    1- Merkmale Steuergerät für 12 Vdc Schiebetorantriebe mit Nennleistung 50 W, ausgestattet mit Eingängen für Anschläge (optional), Encoder (zur Erfassung von Hindernissen und Geschwindigkeitsregelung) und integriertem Empfänger. Funktionen und Ausstattung des Steuergeräts: - individuelle Einstellung von Bremsweg und -geschwindigkeit beim Öffnen sowie Schließen - System zur Hinderniserkennung - Diagnose-LED der Eingänge - Abnehmbarer Datenspeicher...
  • Seite 46: Risikobewertung

    3- Risikobewertung Vor Installation des Antriebs müssen alle möglichen Gefahrenstellen während der Bewegung des Tors bewertet werden, Abb. 2 zeigt einige Gefahrenstellen an einem Schiebetor. Abb. 2 A - Quetschung B - Mitreißen C - Scherung Vor der Installation den leichtgängigen Torlauf, den Einbau und die Robustheit der mechanischen Anschläge sowie die Stützsysteme des Tors überprüfen. 4- Verkabelung: 2 x 1 mm 3 x 0,5 mm...
  • Seite 47: Verkabelung Von Blinkleuchte, Komfortbeleuchtung Und Anzeigelampe Der Torbewegung

    Anlagenauslegung 4.1- Verkabelung der Versorgungsleitung In der Trafobox befindet sich eine Klemme mit 2 AT Schutzsicherung, die Phase ist an den der Sicherung entsprechenden Pol anzuschließen. Sicherung 2 A L 250 V (Netz: 230 V, 240 V) Sicherung 4 A L 250 V (Netz: 110 V, 117 V, 125 V) Abb.
  • Seite 48: Anschluss Der Lichtschranken

    4.3- Anschluss der Steuertasten und des Schlüsselschalters Arbeitskontakte (die roten LEDS AP/CH oder APED leuchten bei Betätigung des Schlüsselschalters bzw. der parallel geschalteten Tasten auf): Art. EDS1 N.C. N.C. N.O. N.O. Steuerung der Fußgänger- Öffnung Öffnungssteuerung N.C. N.C. N.O. N.O. Abb.
  • Seite 49: Anschluss Der Kontaktleiste Oder Internen Lichtschranke

    4.5- Anschluss der Kontaktleiste oder internen Lichtschranke C NC NA C NC NA Bei nicht aktivierter Kontaktleiste bzw. Lichtschranke muss die LED STPA erleuchtet sein, siehe Dip-Schalter 1-4 und 1-7. Sofern nicht verwendet, eine Schaltbrücke zwischen COM und STPA einfügen. Bei Anschluss einer Kontaktleiste muss der Dip-Schalter Nummer 4 auf ON gesetzt sein und mit Dip-Schalter Nummer 7 der Typ der Kontaktleiste ausgewählt werden, (OFF bei Öffner oder ON Kontaktleiste mit 8,2 K Ohm Ausgleichswiderstand), wobei die Auslösung der Kontaktleiste die Torbewegung um ca.
  • Seite 50: Anschluss Der Stopptaste

    SAFETY 4.6.2- Anschluss der Lichtschranken mit aktiver Fototest-Funktion Bei Aktivierung der Fototest-Funktion (das Steuergerät prüft den Betrieb der Lichtschranken, siehe Dip-Schalter 5 auf ON) folgenden Anschluss beachten (bei jedem Motorstart unterbricht das Steuergerät die Versorgung zum Sender der Lichtschranke, um die Funktion nachzuweisen): C NC NA STPA als interne...
  • Seite 51: Anschluss Der Antenne

    4.8- Anschluss der Antenne Im Lieferumfang ist der verkabelte 17cm starre Draht enthalten, um die Reichweite der Antenne Art. ZL43 lt. Abbildung zu erhöhen: Abb. 12 5 - Beschreibung der LEDs im Schaltkreis: Kürzel Beschreibung Zeigt das Anliegen von Netzspannung an (bei anliegender Netzspannung erleuchtet) STPA Zeigt den Status des Eingangs STPA (Klemme 16) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und STPA einfügen...
  • Seite 52: Schnelle Programmierung

    FORZA V. RALL. V. MAX 6 - Schnelle Programmierung Verfahren zur einfachen Programmierung des Torlaufs: HINWEIS: Vor Beginn der Programmierung den Dip-Schalter 2-2 überprüfen (OFF Öffnung nach links, ON Öffnung nach rechts) APERTURA ÖFFNEN DIP1 DIP2 DIP 2 FORZA V. RALL. V. MAX APERTURA ÖFFNEN DIP1...
  • Seite 53: Ausführliche Programmierung

    7-Ausführliche Programmierung Programmierung des individuellen Torlaufs HINWEIS: Vor Beginn der Programmierung den Dip-Schalter 2-2 überprüfen (OFF Öffnung nach links, ON Öffnung nach rechts). - Das Tor auf ca. 1 Meter zur Schließposition bewegen. - Die Taste P3 4 Sekunden lang gedrückt halten (die rote LED DL12 blinkt mit schnellen Impulsen), dann die Taste P3 loslassen. - Die Taste AP/CH drücken, das Tor fährt an den mechanischen Schließanschlag, um dann wieder in Öffnungsrichtung zu starten.
  • Seite 54: Programmierbare Funktionen

    8 - Programmierbare Funktionen: Die Tabelle veranschaulicht die über die Dip-Schalter aktivierbaren Funktionen, wobei das Steuergerät die Dip-Schalter bei stehendem Tor in Schließposition liest: Nummer Dip-Status Beschreibung DIP-Schalter DIP 1-1 Automatische Schließfunktion nicht aktiviert DIP 1-1 Automatische Schließfunktion aktiviert Mehrfamilienhaus-Funktion aktiviert (beim Öffnen des Tors kann dessen Bewegung über die Funkfernsteuerungen DIP 1-2 oder die Eingänge AP/CH nicht gestoppt werden) DIP 1-2...
  • Seite 55: Installation Der Batterien

    Trimmer für Einstellung Trimmer Beschreibung Kraft (regelt das Drehmoment des Motors) Abbremsgeschwindigkeit Zyklusgeschwindigkeit Zeit für automatisches Schließen (von 1 bis 120 Sekunden einstellbar) Fehlermeldungen werden mittels LED DL12 und Blinkleuchte angezeigt (Klemme Nummer 8 und 9). Legende der Fehlermeldungen: Anzahl Blinkimpulse Beschreibung Lichtschranken-Test fehlgeschlagen (falsche Verkabelung oder Lichtschranken belegt) Problem auf dem Schaltkreis für Motoraktivierung...
  • Seite 56: Störungen Und Abhilfen

    10 - Störungen und Abhilfen: Störung Ursache Abhilfe Stromausfall Schalter der Versorgungsleitung überprüfen Sicherungen durchgebrannt Sicherungen durch gleichwertige ersetzen Steuer- und Sicherheitseingänge unwirksam Die DIAGNOSE-LEDS überprüfen (STOP, FOTO Antrieb außer Betrieb und STPA müssen erleuchtet sein) Dip-Schalter 2-1 auf OFF und Eingänge der Dip-Schalter 2-1 auf ON setzen für den Betrieb Anschläge nicht angeschlossen ohne Anschläge oder die Anschläge an die...
  • Seite 57: Eg-Konformitätserklärung

    Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht. Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7,...
  • Seite 72 Via Pontarola, 14/a 35011 Campodarsego PD Tel. +39 049 920 2511 Fax +39 049 920 2603 S6I.RS0.100 RL. 04 13 10 www.elvox.com ELVOX - Campodarsego - Italy...
