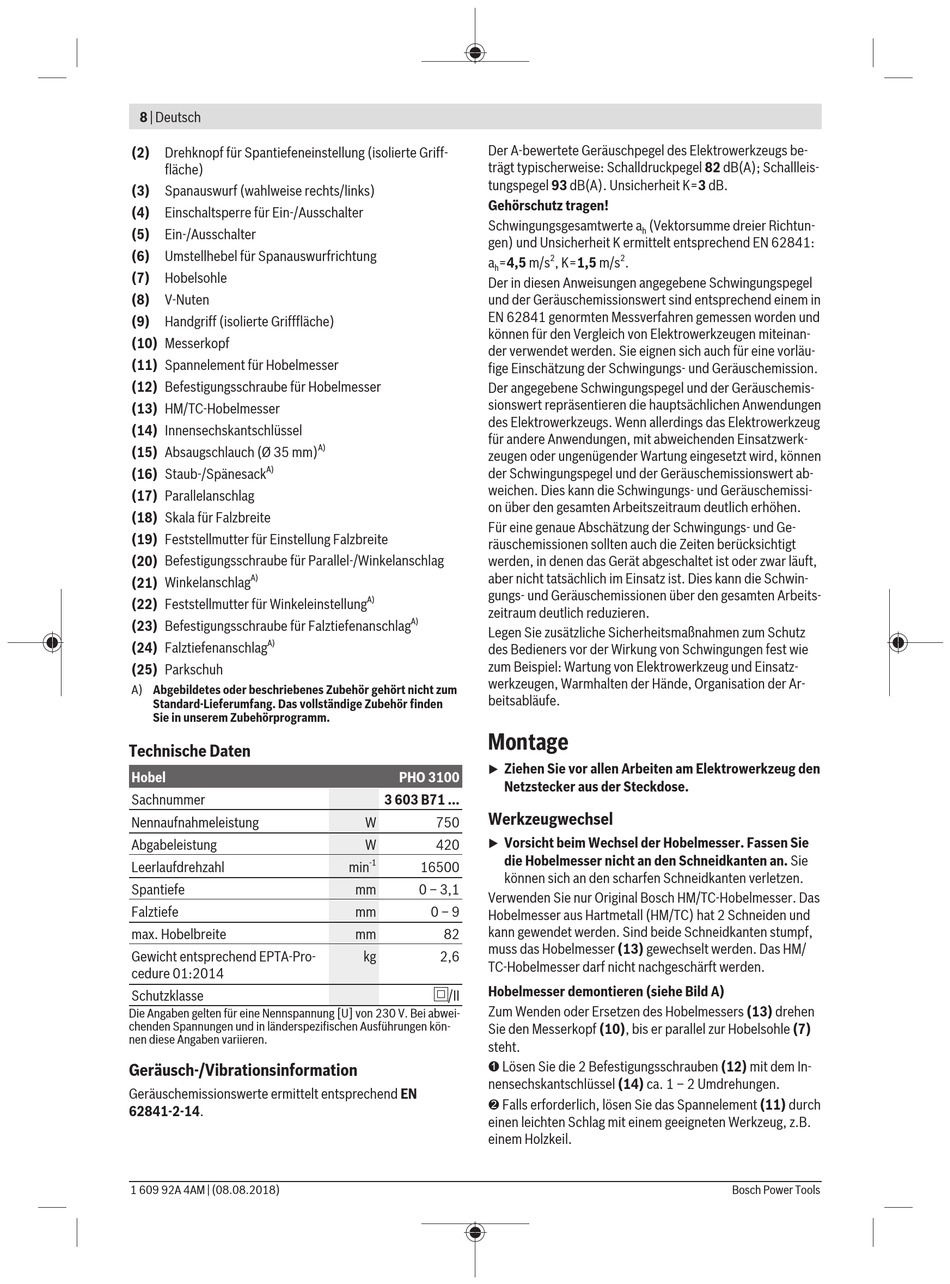

8 | Deutsch
(2) Drehknopf für Spantiefeneinstellung (isolierte Griff-
fläche)
(3) Spanauswurf (wahlweise rechts/links)
(4) Einschaltsperre für Ein-/Ausschalter
(5) Ein-/Ausschalter
(6) Umstellhebel für Spanauswurfrichtung
(7) Hobelsohle
(8) V-Nuten
(9) Handgriff (isolierte Grifffläche)
(10) Messerkopf
(11) Spannelement für Hobelmesser
(12) Befestigungsschraube für Hobelmesser
(13) HM/TC-Hobelmesser
(14) Innensechskantschlüssel
(15) Absaugschlauch (Ø 35 mm)
A)
(16) Staub-/Spänesack
(17) Parallelanschlag
(18) Skala für Falzbreite
(19) Feststellmutter für Einstellung Falzbreite
(20) Befestigungsschraube für Parallel-/Winkelanschlag
A)
(21) Winkelanschlag
(22) Feststellmutter für Winkeleinstellung
(23) Befestigungsschraube für Falztiefenanschlag
A)
(24) Falztiefenanschlag
(25) Parkschuh
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.

Technische Daten

Hobel
Sachnummer
Nennaufnahmeleistung
Abgabeleistung
Leerlaufdrehzahl
Spantiefe
Falztiefe
max. Hobelbreite
Gewicht entsprechend EPTA-Pro-
cedure 01:2014
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chenden Spannungen und in länderspezifischen Ausführungen kön-
nen diese Angaben variieren.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN
62841-2-14.
1 609 92A 4AM | (08.08.2018)
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 82 dB(A); Schallleis-
tungspegel 93 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend EN 62841:
a
h
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem in
EN 62841 genormten Messverfahren gemessen worden und
können für den Vergleich von Elektrowerkzeugen miteinan-
der verwendet werden. Sie eignen sich auch für eine vorläu-
fige Einschätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
A)
zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräuschemissi-
on über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungs- und Geräuschemissionen über den gesamten Arbeits-
A)
zeitraum deutlich reduzieren.
A)
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
werkzeugen, Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Montage
u
PHO 3100
3 603 B71 ...
Werkzeugwechsel
W 750
W 420 u
-1
min 16500
mm 0 – 3,1
Verwenden Sie nur Original Bosch HM/TC-Hobelmesser. Das
mm 0 – 9
Hobelmesser aus Hartmetall (HM/TC) hat 2 Schneiden und
kann gewendet werden. Sind beide Schneidkanten stumpf,
mm 82
muss das Hobelmesser (13) gewechselt werden. Das HM/
kg 2,6
TC-Hobelmesser darf nicht nachgeschärft werden.
Hobelmesser demontieren (siehe Bild A)
/II
Zum Wenden oder Ersetzen des Hobelmessers (13) drehen
Sie den Messerkopf (10), bis er parallel zur Hobelsohle (7)
steht.
➊ Lösen Sie die 2 Befestigungsschrauben (12) mit dem In-
nensechskantschlüssel (14) ca. 1 – 2 Umdrehungen.
➋ Falls erforderlich, lösen Sie das Spannelement (11) durch
einen leichten Schlag mit einem geeigneten Werkzeug, z.B.
einem Holzkeil.
(Vektorsumme dreier Richtun-
h
2 2
=4,5 m/s , K=1,5 m/s .
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Vorsicht beim Wechsel der Hobelmesser. Fassen Sie
die Hobelmesser nicht an den Schneidkanten an. Sie
können sich an den scharfen Schneidkanten verletzen.
