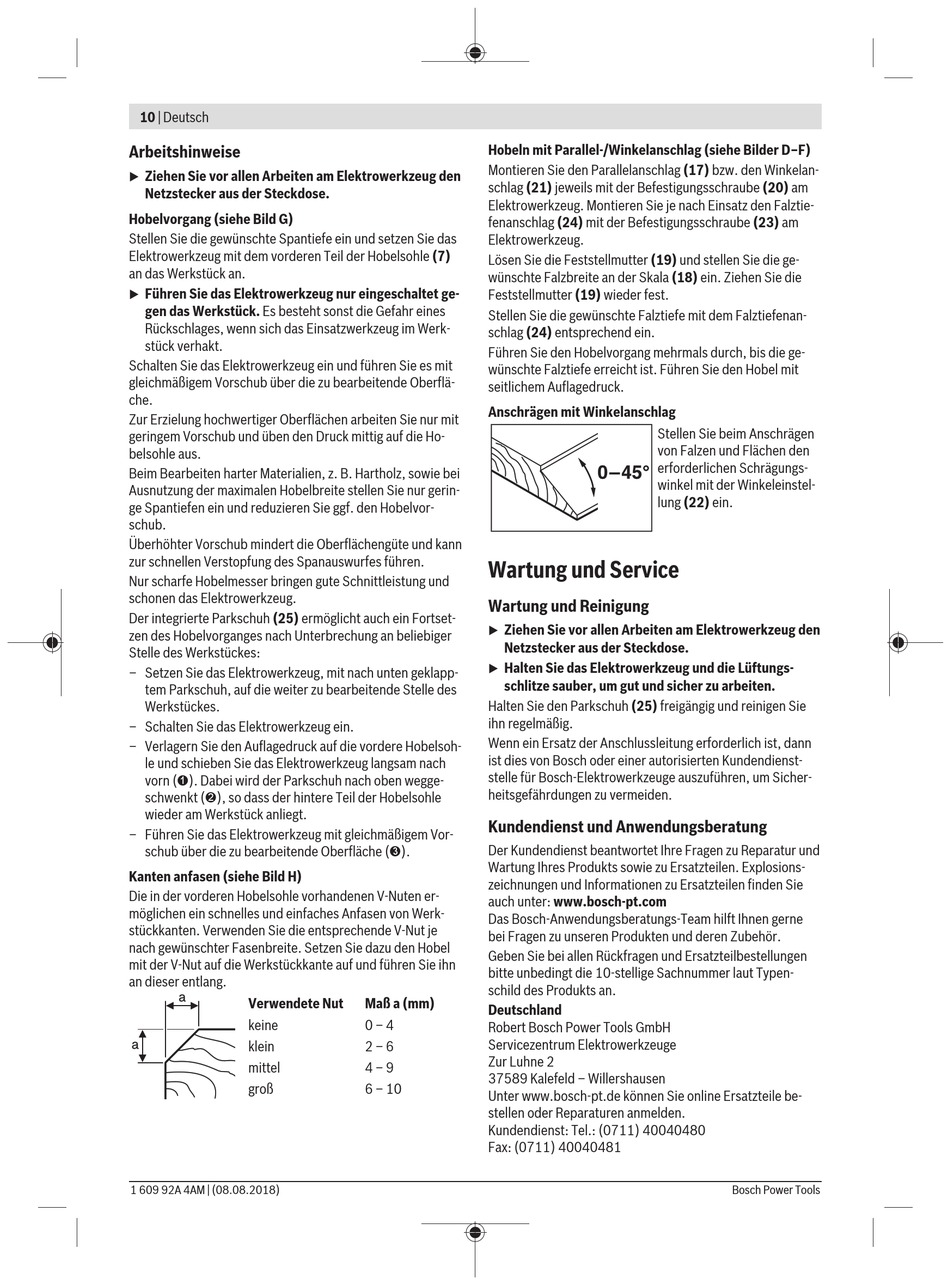

10 | Deutsch
Arbeitshinweise
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Hobelvorgang (siehe Bild G)
Stellen Sie die gewünschte Spantiefe ein und setzen Sie das
Elektrowerkzeug mit dem vorderen Teil der Hobelsohle (7)
an das Werkstück an.
Führen Sie das Elektrowerkzeug nur eingeschaltet ge-
u
gen das Werkstück. Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das Einsatzwerkzeug im Werk-
stück verhakt.
Schalten Sie das Elektrowerkzeug ein und führen Sie es mit
gleichmäßigem Vorschub über die zu bearbeitende Oberflä-
che.
Zur Erzielung hochwertiger Oberflächen arbeiten Sie nur mit
geringem Vorschub und üben den Druck mittig auf die Ho-
belsohle aus.
Beim Bearbeiten harter Materialien, z. B. Hartholz, sowie bei
Ausnutzung der maximalen Hobelbreite stellen Sie nur gerin-
ge Spantiefen ein und reduzieren Sie ggf. den Hobelvor-
schub.
Überhöhter Vorschub mindert die Oberflächengüte und kann
zur schnellen Verstopfung des Spanauswurfes führen.
Nur scharfe Hobelmesser bringen gute Schnittleistung und
schonen das Elektrowerkzeug.
Der integrierte Parkschuh (25) ermöglicht auch ein Fortset-
zen des Hobelvorganges nach Unterbrechung an beliebiger
Stelle des Werkstückes:
– Setzen Sie das Elektrowerkzeug, mit nach unten geklapp-
tem Parkschuh, auf die weiter zu bearbeitende Stelle des
Werkstückes.
– Schalten Sie das Elektrowerkzeug ein.
– Verlagern Sie den Auflagedruck auf die vordere Hobelsoh-
le und schieben Sie das Elektrowerkzeug langsam nach
vorn (➊). Dabei wird der Parkschuh nach oben wegge-
schwenkt (➋), so dass der hintere Teil der Hobelsohle
wieder am Werkstück anliegt.
– Führen Sie das Elektrowerkzeug mit gleichmäßigem Vor-
schub über die zu bearbeitende Oberfläche (➌).
Kanten anfasen (siehe Bild H)
Die in der vorderen Hobelsohle vorhandenen V-Nuten er-
möglichen ein schnelles und einfaches Anfasen von Werk-
stückkanten. Verwenden Sie die entsprechende V-Nut je
nach gewünschter Fasenbreite. Setzen Sie dazu den Hobel
mit der V-Nut auf die Werkstückkante auf und führen Sie ihn
an dieser entlang.
Verwendete Nut
keine
klein
mittel
groß
1 609 92A 4AM | (08.08.2018)
Hobeln mit Parallel-/Winkelanschlag (siehe Bilder D–F)
Montieren Sie den Parallelanschlag (17) bzw. den Winkelan-
schlag (21) jeweils mit der Befestigungsschraube (20) am
Elektrowerkzeug. Montieren Sie je nach Einsatz den Falztie-
fenanschlag (24) mit der Befestigungsschraube (23) am
Elektrowerkzeug.
Lösen Sie die Feststellmutter (19) und stellen Sie die ge-
wünschte Falzbreite an der Skala (18) ein. Ziehen Sie die
Feststellmutter (19) wieder fest.
Stellen Sie die gewünschte Falztiefe mit dem Falztiefenan-
schlag (24) entsprechend ein.
Führen Sie den Hobelvorgang mehrmals durch, bis die ge-
wünschte Falztiefe erreicht ist. Führen Sie den Hobel mit
seitlichem Auflagedruck.
Anschrägen mit Winkelanschlag

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
u
schlitze sauber, um gut und sicher zu arbeiten.
Halten Sie den Parkschuh (25) freigängig und reinigen Sie
ihn regelmäßig.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne
bei Fragen zu unseren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen-
schild des Produkts an.
Maß a (mm)
Deutschland
0 – 4
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
2 – 6
Zur Luhne 2
4 – 9
37589 Kalefeld – Willershausen
6 – 10
Unter www.bosch-pt.de können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
Stellen Sie beim Anschrägen
von Falzen und Flächen den
erforderlichen Schrägungs-
winkel mit der Winkeleinstel-
lung (22) ein.
