8.3 SOSTITUZIONE O LUBRIFICAZIONE DELL'O-RING DELLO STANTUFFO
1. Smontare la camera del fluido (6).
2. Estrarre il diaframma (5).
3. Smontare la ghiera di regolazione della corsa (8) e la molla (9).
4. Smontare l'anello di fermo (2) e la rondella antirotazione (1).
5. Smontare il gruppo dello stantuffo (11).
6. Sostituire l'o-ring (4) se è danneggiato, oppure lubrificarlo con un apposito grasso.
7. Rimontare lo stantuffo, l'anello di fermo e la rondella antirotazione.
8. Rimontare la molla e la ghiera di regolazione della corsa.
9. Rimontare il diaframma e la camera del fluido.
1
2
3
8 9
4
10 11
13
5 6

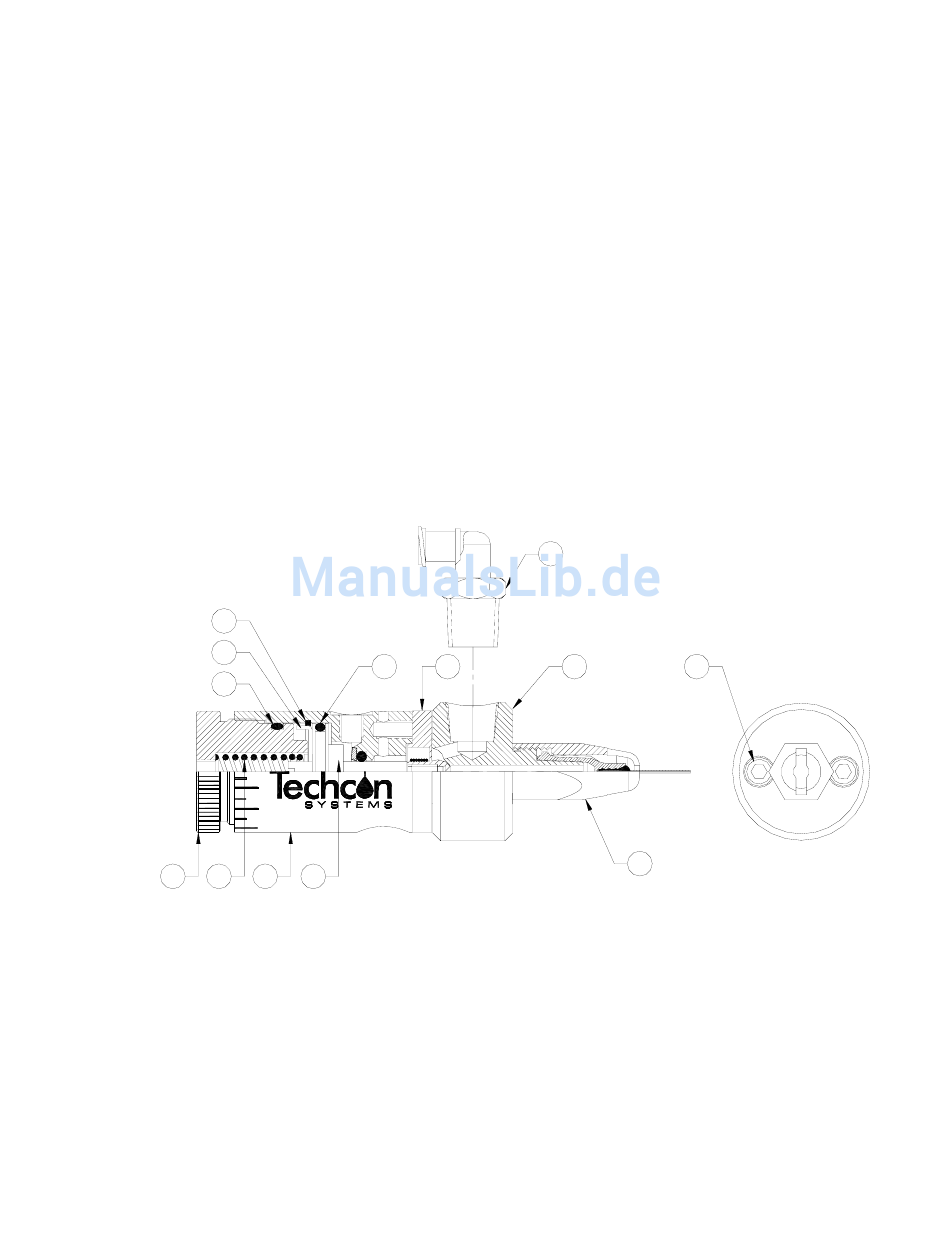

Figura 6.0
