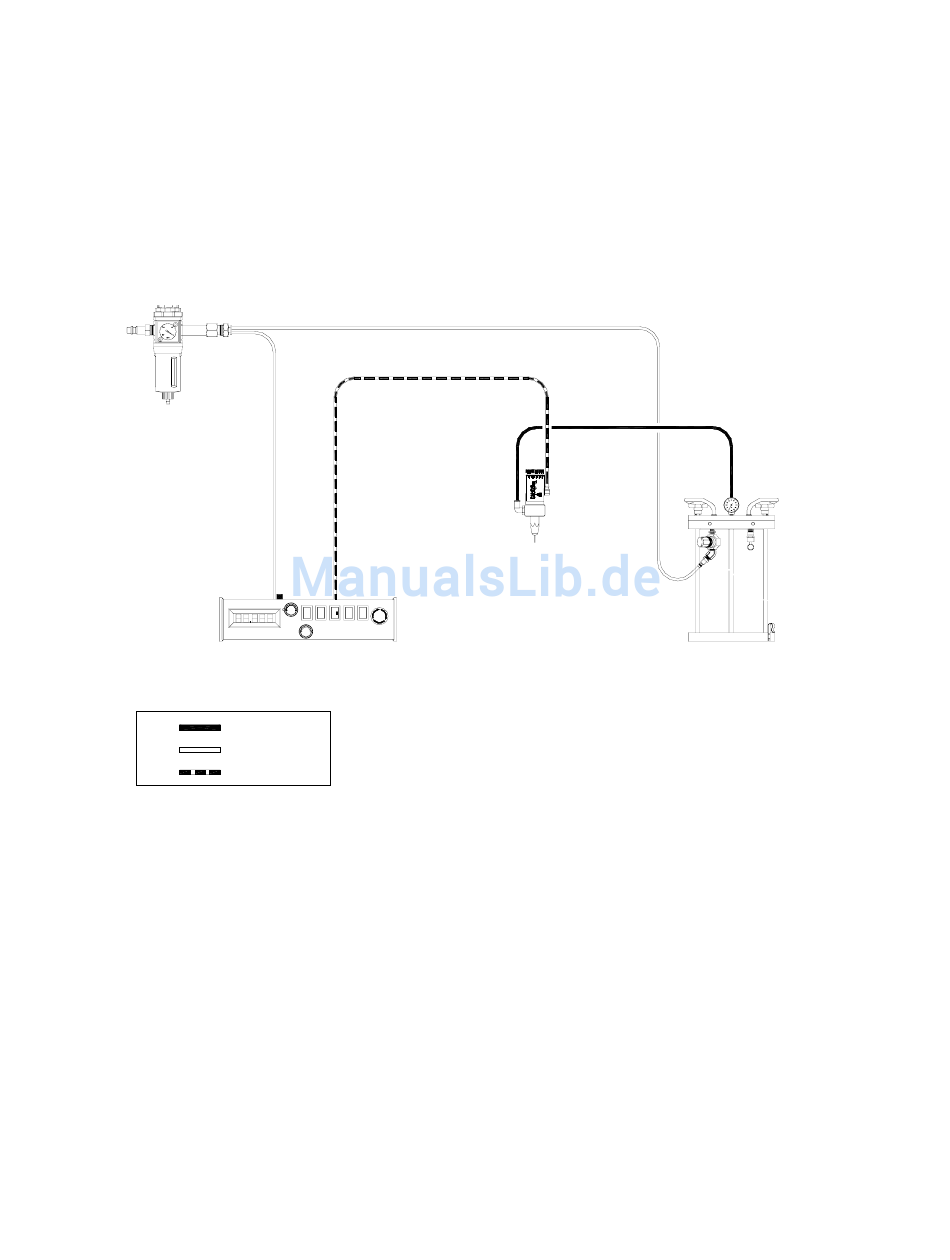

6. CONFIGURATION SYSTÈME TYPIQUE
PLANT AIR MUST BE PROPERLY
L'AIR D'ALIMENTATION DOIT ETRE FILTRE ET SEC. SI CE
FILTERED AND DRY. IF NOT, SPECIFY
N'EST PAS LE CAS, UTILISEZ UN REGULATEUR AVEC FILTRE DE 5 MICRONS
A 5-MICRON FILTER REGULATOR.
CONTROLEUR TECHCON SYSTEMS
CONTROLLER OR EQUIVALENT
TS5130 OU EQUIVALENT
MATERIAL
PRODUIT
CONSTANT AIR
AIR PERMANENT
PULSED AIR
AIR PULSE
TECHCON SYSTEMS TS5130
TS5622VU-DVD
VALVE A
DIAPHRAGM VALVE
DIAPHRAGME
Figure 5.0
30
FLUID FEED SYSTEM
SYSTEME
TS1258 OR EQUIVALENT
D'ALIMENTATION DU
FLUIDE TS1528 OU
EQUIVALENT
