5. SETUP-ANLEITUNG

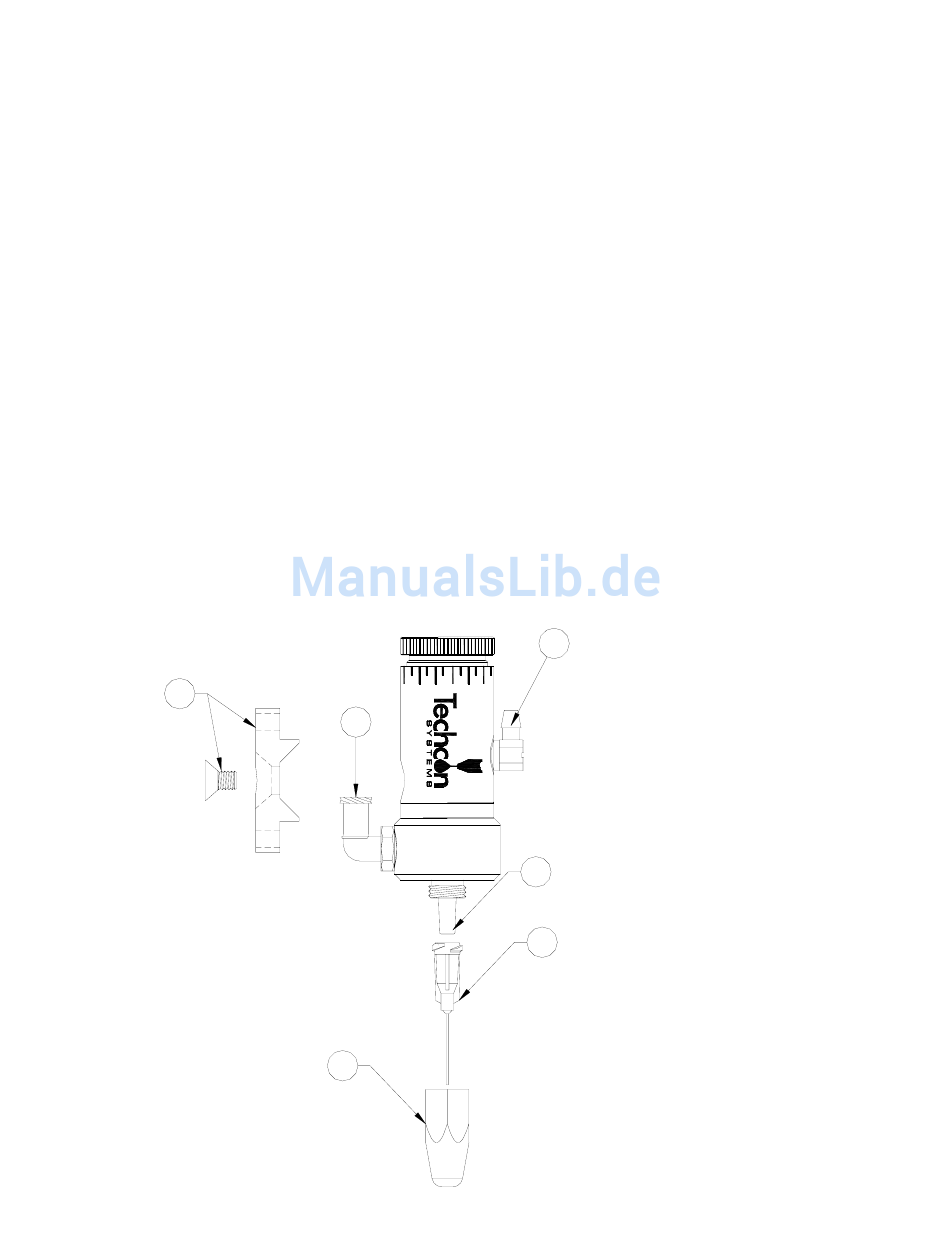

Siehe Abb. 4.0
1. Bringen Sie den Halter (1), wenn erforderlich, am Ventil an.
2. Verbinden Sie die Schlauchleitung des Mediumbehälters mit dem Materialeinlass (2).
3. Verbinden Sie das eine Ende des Druckluftschlauches mit der Schnellverschlusskupplung
und das andere Ende mit dem Controller oder einer anderen pneumatischen Kontrolleinheit,
die zur Steuerung des Ventils dient.
4. Montieren Sie die entsprechende Dosiernadel (5) am Materialausgang (4) an, und sichern Sie
sie mit der Überwurfmutter (6).
5. Stellen Sie den Druck am Controller auf 4,8 bar (70 psi) ein.
6. Bestimmen Sie den Druck der Materialzufuhrleitung. Überschreiten Sie nicht 4,8 bar (70
psi).
7. Achten Sie darauf, dass alle Verbindungen fest sitzen.
8. Platzieren Sie einen Behälter unter dem Ventilausgang, und aktivieren Sie das Ventil, bis das
Dosiermedium konstant fließt.
Die Dosiermenge, die durch das Ventil fließt, wird bestimmt durch:
• den Ventilhub
• die Ventilöffnungszeit
• den Materialdruck
• den Durchmesser der Dosiernadel
