Schwenken Sie jetzt das Oberteil mehrmals
auf und wieder zu (Abb. 25 und 26).
Hierbei werden Sie merken, dass das Ober-
teil in der vollkommen geöffneten Position
durch die Gasdruckfedern nach oben ge-
drückt wird. Bei der Schwenkbewegung
nach unten, wird das Oberteil nach einem
anfänglichen geringen Widerstand leicht-
gängig nach unten schwenken.
Beachten Sie jedoch, dass hier leichte Ab-
weichungen bestehen können. Eine gerin-
ge Druckabweichung in der Gasdruckfeder
kann unter Umständen die Schwenkbewe-
gung etwas beeinfl ussen.
Elektroanschluss
Die Bräunungsanlage ist gemäß den techni-
schen Daten an das Stromnetz anzuschlie-
ßen; bei Festanschluss nur durch einen
zugelassenen Elektroinstallateur.
Nach dem Elektroanschluss ist Ihre Bräu-
nungsanlage betriebsbereit.
Körperlüfter
Die Bräunungsanlagen der Baureihe BM/
BMR ohne serienmäßigen Körperlüfter kön-
nen nachträglich mit dem Körperlüfter, Be-
stell-Nr. 95.3032, ausgerüstet werden.
Entfernen Sie die Schrauben in den Löchern
der Seitenblende an der Fußseite (Abb. 27).
Den Körperlüfter mit der Befestigungslasche
nach außen, wie in Abb. 28 gezeigt, mittig
unter die Seitenblende halten und dann
nach oben drücken. Hierbei rastet der 3-po-
lige Stecker des Körperlüfters in die Steck-
dose am Bräunungsgerät ein.

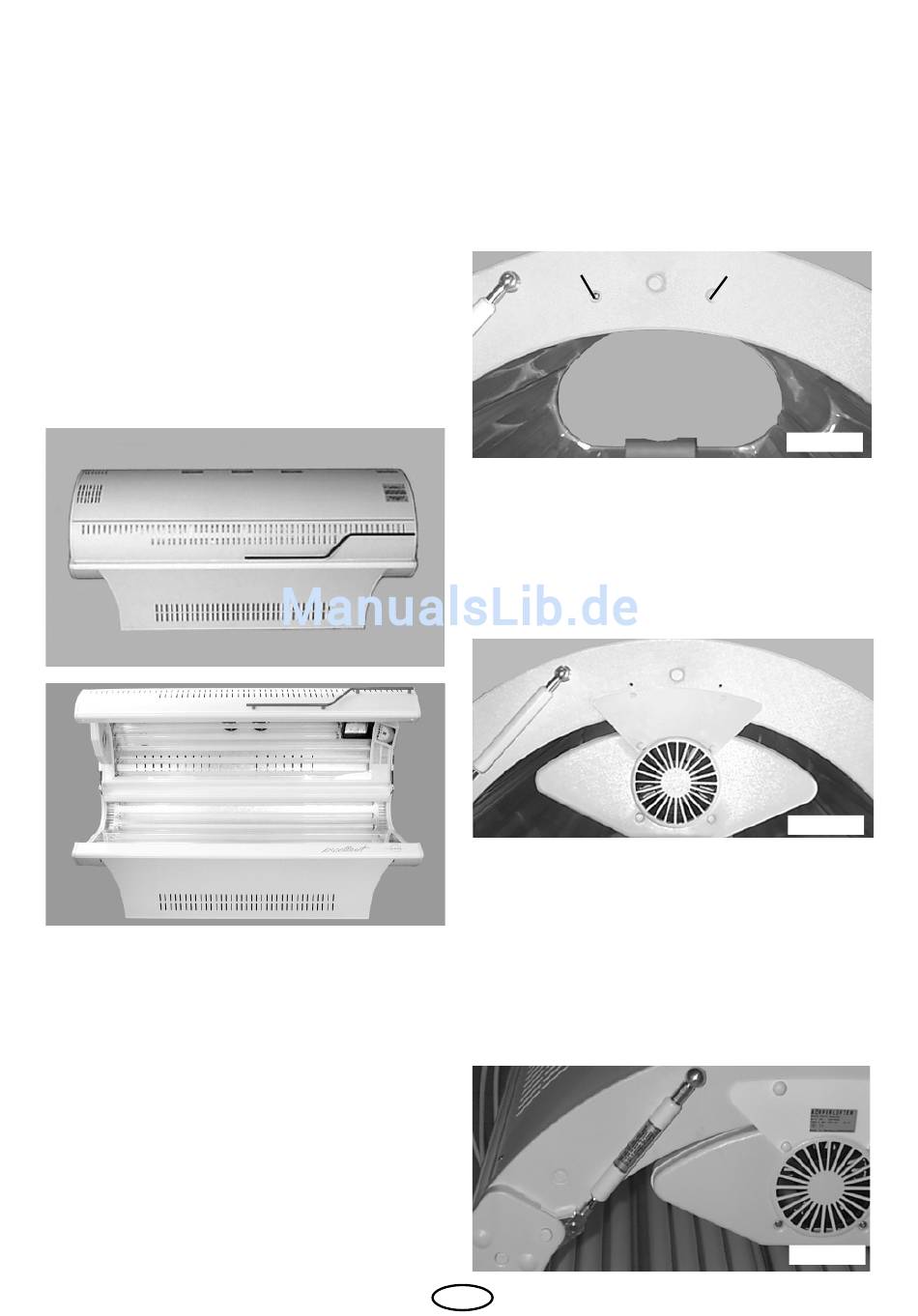

Abb. 25
Die Langlöcher der Befestigungslasche
müssen sich jetzt in der Position befi nden,
Abb. 26
in der Sie zuvor die Schrauben der Seiten-
blende herausgeschraubt haben. Mit diesen
Schrauben befestigen Sie abschließend den
Körperlüfter an der Anlage.
Der Körperlüfter wird am Bedienpanel ein-
und ausgeschaltet (siehe Abb. 30).
D
Befestigungsschrauben
Befestigungslasche
Abb. 27
Abb. 28
Abb. 29
