1. Einleitung

Die Idee für das Modul M052 USB wurde im Oktober 2007 geboren, nachdem in
der Zeitschrift ELV-Journal 5/2007 ein USB-Stick-Interface „STI 100" vorgestellt
wurde, mit dem sich durch einfache Befehle auf einen USB-Stick zugreifen lässt.
Abgedruckt war bereits auch der Großteil der Steuerbefehle. Das weckte die
erste Neugier und den Wunsch, das vom KC aus zu steuern.
Mit Spannung wartete ich auf Teil 2 dieses Artikels im ELV-Journal 6/2007
(erschienen im Dezember 2007). Doch leider erfüllten sich nicht alle Erwartun-
gen, die ich mir wünschte: größter Nachteil für den Einsatz am KC85 war die
serielle Schnittstelle mit TTL-Pegel, die als einziges beim STI 100 herausge-
führt ist. Preis der Schaltung bei ELV war mit
machbare Angelegenheit.

1.1. Der Chip Vinculum VNC1L

Kernstück der ELV-Schaltung ist ein Chip mit der Bezeichnung Vinculum VNC1L
von der schottischen Firma FTDI. Der Chip bietet neben der seriellen auch eine
parallele Schnittstelle, die am KC wesentlich einfacher zu bedienen ist. Direkt von
FTDI werden so genannte Prototyp-Module (Entwicklermodule) angeboten, die
recht einfach zu handhaben sind, da sie auf einen normalen IC-Sockel aufge-
steckt werden können.
Mit dem VNC1L-Chip gibt es zwei geeignete Varianten solcher Prototyp-Module.

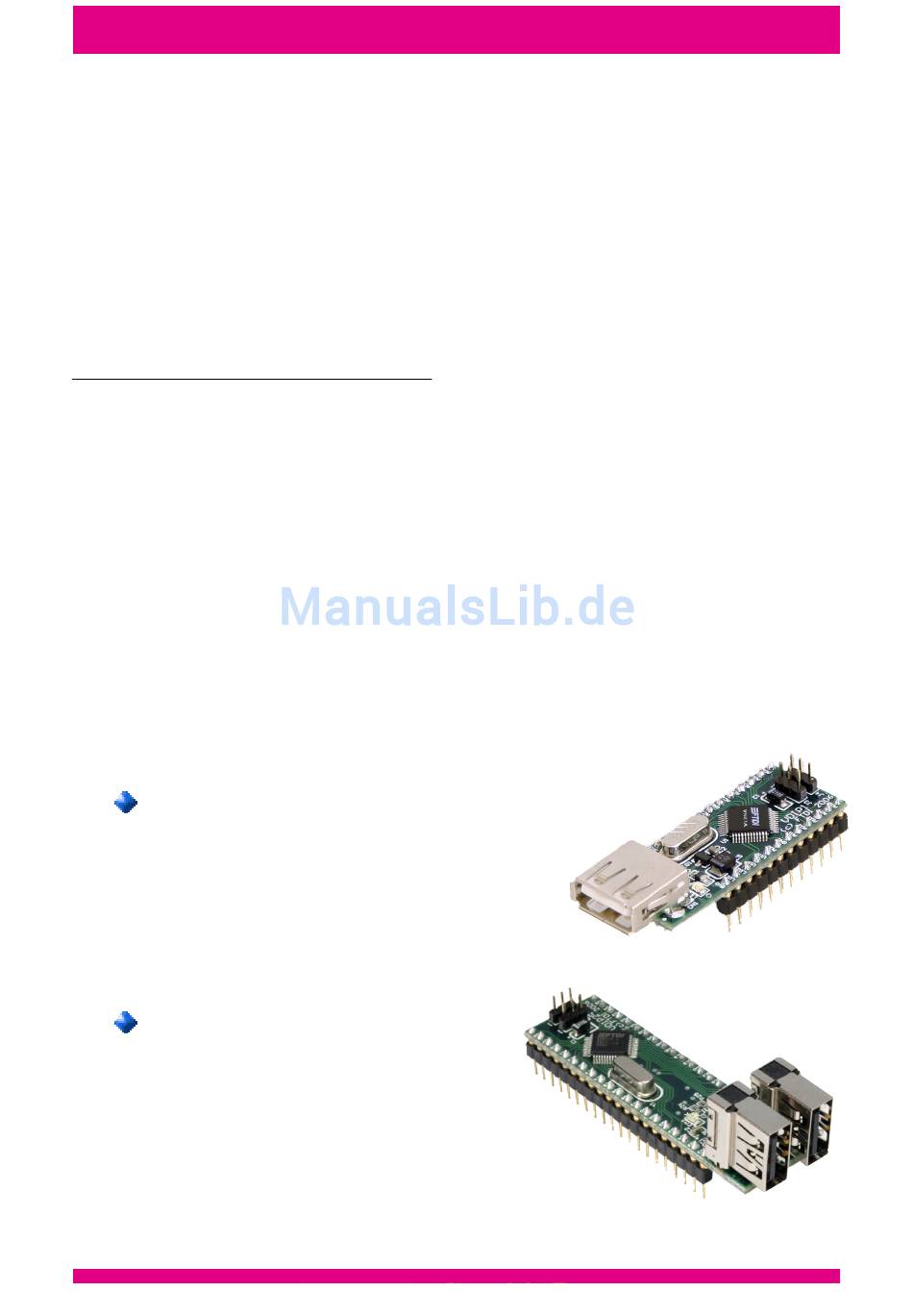

Das VDIP1 hat nur einen USB-Anschluss für den
USB-Stick und alle Schnittstellensignale (seriell
und parallel) herausgeführt.
Das VDIP2 hat zwei USB-
Anschlüsse und weitere für PS/2
(Maus, Tastatur usw.) herausgeführt.
USB
37,95 €
7
jedoch eine durchaus
7
