Batterieladegerät INTELLI 3 Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. INHALT Einleitung Hinweise 1. Bestimmungsgemäße Verwendung 2. Warnhinweise 3. Gefahren 4. Sicherheit 5. -
Seite 3: Einleitung

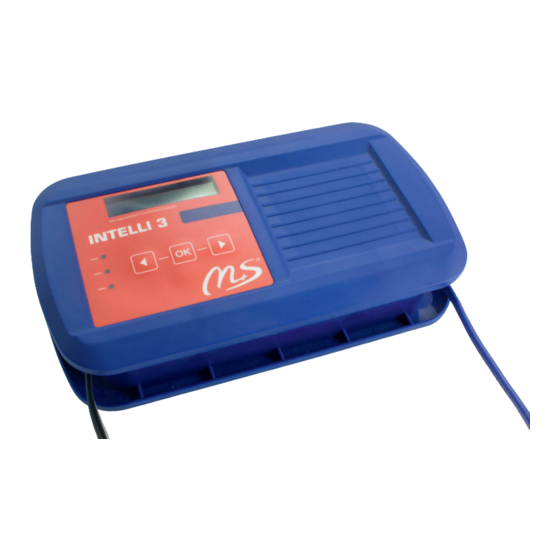

WIR SIND DIE GUTEN EINLEITUNG Sie besitzen mit dem INTELLI 3 ein vielseitiges Lade- und Pfl egegerät für alle Arten von aufl adbaren 12V Bleibatterien sowie 12V Lithium-Eisen-Phosphat (LiFePo) Batterien. Mit diesem Gerät können Sie • eine leere oder teil-entladene Batterie aufl aden •... -
Seite 4: Gefahren
Batterieladegerät INTELLI 3 • Wenn ein gefahrloser Betrieb nicht mehr möglich ist, Ladegerät vom Netz und von der Batterie trennen, sowie gegen unbeabsichtigten Betrieb sichern. Ein gefahrloser Betrieb ist nicht mehr möglich, wenn: das Gerät keine Funktion mehr zeigt sichtbare Beschädigungen aufweist die Netzleitung beschädigt ist... -
Seite 5: Störungshinweise
• Entsorgung mit dem normalen Hausmüll ist verboten. • Das nebenstehende Symbol bedeutet, dass das Gerät getrennt vom Hausmüll zu entsorgen ist. LIEFERUMFANG Zum Lieferumfang gehören: 1x INTELLI 3 Ladegerät mit Netzkabel und Ladekabel 1x Batterieklemmen mit M+S Systemstecker 1x Ringösenkabel 1x Benutzerhandbuch... -
Seite 6: Technische Daten
Blättert im Menü nach rechts oder ändert Wert Wickelrand Nimmt die Kabel auf, Löcher für Wandbefestigung Batterieklemmen Trennbarer Anschluss am M+S-Systemstecker Netzkabel Anschluss an das Stromnetz M+S Systemstecker Anschluss verschiedener Ladekabel 10 M+S Batteriekabel mit Ringösen Zum Laden der Batterie mittels M+S-Systemstecker... -
Seite 7: Einsatzbereiche
WIR SIND DIE GUTEN EINSATZBEREICHE • Für alle Arten von 12 Volt Starter-Batterien, z.B. für Motorrad, Auto, Wohnmobil, Boot, Rasentraktor, usw.. Egal ob Blei/Säure, Blei/Gel, , AGM/Vlies, wartungsfrei, Reinblei oder Lithium-Eisen-Phosphat (LiFePo). Warnung: Gerät niemals zum Laden von nichtaufl adbaren Batterien verwen- den! Unbedingt darauf achten, dass Batterien nur in gut belüfteten Räumen geladen werden (Explosionsgefahr durch Knallgasbildung). -
Seite 8: Einstellen
Batterieladegerät INTELLI 3 EINSTELLEN 1. Erstinbetriebnahme Menüsprache: • Verbinden Sie den INTELLI 3 mit einer Netzsteck- dose. Im Display erscheint zuerst die Versionsnum- mer und dann „M+S Solution INTELLI 3“. • Drücken Sie bei nicht angeschlossener Batterie Taste. Menü auswählen •... -
Seite 9: Batterietest Durchführen
Achtung: Im Modus „Stromversorgung“ ist die Kurzschlusserkennung ausgeschaltet. Funkenbildung bei Kurzschluss möglich. Ausgangsstrom auf 2,5A begrenzt! Nach Trennen vom Netz des INTELLI 3 wird der Stromversorgungsmodus verlassen und das vorher eingestellte Ladeprogramm ist wird wieder aktiv. 4. Batterietest durchführen: Wählen Sie diese Funktion wenn Sie den Ladezustand Ihrer Batterie testen wollen. -
Seite 10: Can-Bus
Beachten Sie die Hinweise unter CAN-Bus Seite 14. ANSCHLIESSEN / TRENNEN Verbinden Sie den INTELLI 3 mit einer Netzsteckdose. Stellen Sie die gewünschte Funktion ein. Vergewissern Sie sich erneut, dass es sich bei der zu ladenden Batterie um einen 12V Akkumulator handelt. -
Seite 11: Meldungen
Text auf dem Display Erklärung Keine Batterie angeschlossen. kein Akku angeschloßen Blaue LED blinkt Die Batterie wird durch den INTELLI 3 zunächst kurz geladen und dann unter Last getestet. Akkutest V=13.5V I=0.0A Dabei wird überprüft, ob die Batterie tiefentladen Blaue LED... - Seite 12 Stromsparmodus wird vorbereitet. Schlafmodus wird vorbereitet Blaue LED blinkt Der INTELLI 3 befi ndet sich im Stromsparmodus. Wird die Batteriespannung von 12,7V unterschritten, schaltet sich der INTELLI 3 wieder ein und startet das Anzeige dunkel Ladeprogramm von vorne. Grüne LED blinkt Hinweis: Durch Drücken der...
-
Seite 13: Technische Beschreibung
Ladestrom wir dabei automatisch an die Batteriekapazität angepasst. Wenn nach 24 Stunden die Ladeschlussspannung von 14,4V nicht erreicht wird, geht der INTELLI 3 davon aus, dass ein Kurzschluss in den Zellen vorliegt. Die Ladung wird abgebrochen und die Meldung „Zellenschluss Defekt“ erscheint im Display. - Seite 14 Ladestrom wir dabei automatisch an die Batteriekapazität angepasst. Wenn nach 24 Stunden die Ladeschlussspannung von 14,7V nicht erreicht wird, geht der INTELLI 3 davon aus, dass ein Kurzschluss in den Zellen vorliegt. Die Ladung wird abgebrochen und die Meldung „Zellenschluss Defekt“ erscheint im Display.
- Seite 15 Wenn nach 24 Stunden die Ladeschlussspannung von 13,7V nicht erreicht wird, geht der INTELLI 3 davon aus, dass ein Kurzschluss in den Zellen vorliegt. Die Ladung wird abgebrochen und die Meldung „Zellenschluss Defekt“ erscheint im Display. Wird die Ladeschlussspannung von 13,7V erreicht, wird mit der U1-Ladung der Lade- vorgang fortgesetzt.
- Seite 16 Eine tiefentladene Batterie wird bei max. 2,0A Ladestrom bis auf eine Spannung von 12,0V schonend aufgeladen. Wird nach 2 Stunden die Spannung von 12,0V nicht erreicht, geht der INTELLI 3 von einem Defekt der Batterie aus. Im Display erscheint „Tiefentladen Defekt“.
-
Seite 17: Technische Daten
• Ziehen Sie die Batteriepolklemmen des Fahrzeugs von den Batteriepolen ab. Ach- ten Sie dabei auf sicheren Sitz der Batterieklemmen auf den Batteriepolklemmen. • Der INTELLI 3 versorgt das Fahrzeug und die Gerätespeicher nun weiter mit Strom, sodass die gespeicherten Einstellungen nicht verloren gehen. -
Seite 18: Konformitätserklärung
Batterieladegerät INTELLI 3 KONFORMITÄTSERKLÄRUNG M+S Solution GmbH erklärt hiermit, dass das Batterieladegerät INTELLI 3 (Typ: V1.0) die folgenden Standards erfüllt: • EN60335-1:2002 + A1:2004 + A11:2004 + A2:2006 + A12:2006 + A13:2008 + A14:2010 + A15:2011; • EN60335-2-29:2004 + A2:2010 gemäß den Bedingungen in der Direktive 2006/95/EG (Niederspannungsrichtlinie) •... -
Seite 19: Eingeschränkte Herstellergarantie In Europa
Diese Eingeschränkte Herstellergarantie ist nur in dem Land gültig und durchsetzbar, in dem das Produkt gekauft wurde, und setzt voraus, dass das Produkt von M+S auch für den Verkauf in diesem Land vorgesehen war. Haben Sie das Produkt in einem Mitgliedsstaat der Europäischen Union oder der Schweiz gekauft und war dieses von M+S ursprünglich für den Verkauf in einem dieser Länder vorgesehen, ist diese Eingeschränkte Herstellergarantie in allen... - Seite 20 Rechte nach dem jeweils anwendbaren Recht noch ii) Ihre Ansprüche gegenüber dem Verkäufer des Produkts aus oder beschränkt diese. Soweit es das anwendbare Recht erlaubt, haftet M+S nicht für den Verlust, für die Beschädigung oder für die Verfäl- schung von Daten, für den Verlust von Profi ten, der Gebrauchsfähigkeit oder Funktionsfähigkeit des Produkts, für Geschäftsverluste, Vertragsverluste, Verluste der Einkommensquelle oder Verluste von zu erwarteten Einsparungen,...
